航空航天零件多尺寸综合检测量规结构

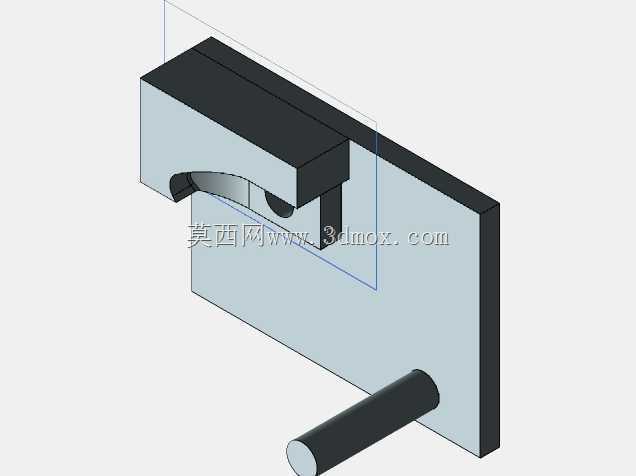

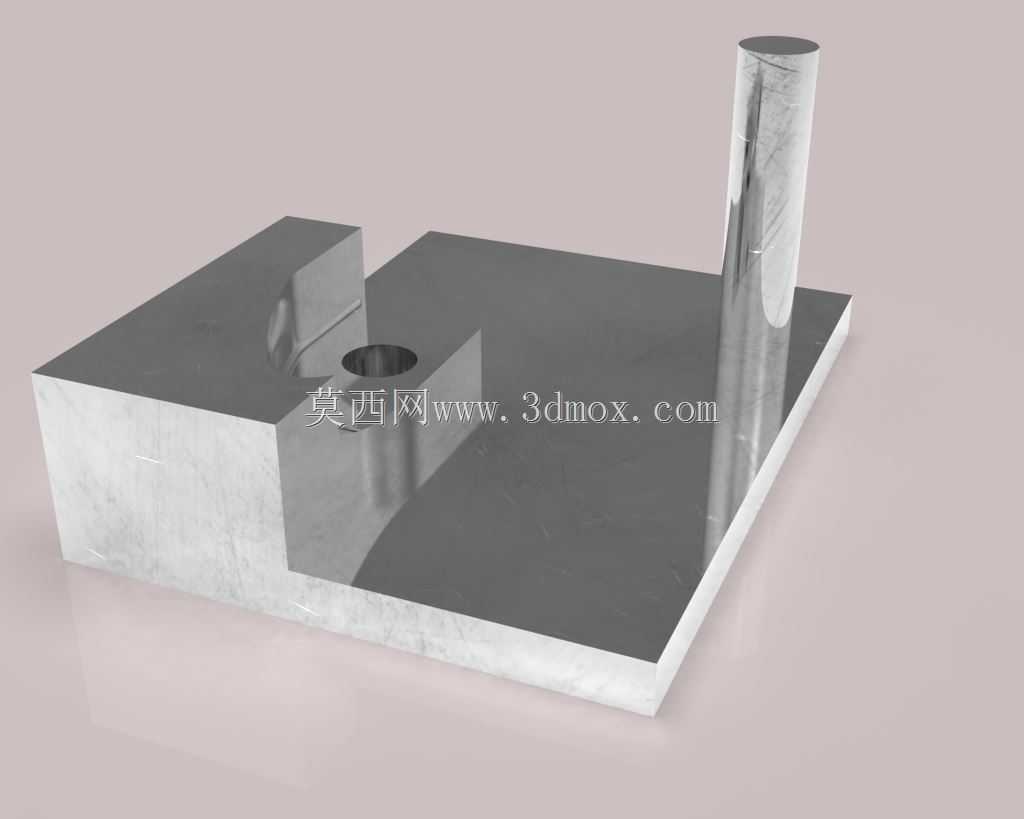

　　在航空航天零部件的机加工及装配环节，单尺寸逐一检测的传统方式效率极低，且多次装夹定位带来的累积误差，极易导致关键配合尺寸的误判，直接影响后续部装的同轴度、配合间隙等核心装配指标，这类综合检测量规正是为解决这一现场痛点开发的专用检测工装。从结构布局来看，整个量规采用一体化高刚性基座作为承载主体，基座底面为精加工基准面，平面度控制在0.01mm以内，使用时可直接贴合检验平台或零件的定位基准面，无需额外找正，大幅压缩检测前的准备时间。基座上集成了两组核心检测结构：其一为带定位凸台的孔位检测单元，凸台的外形轮廓与被测零件的定位缺口完全适配，检测时可直接卡入零件的定位槽内，实现X、Y两个方向的完全限位，避免检测过程中零件窜动带来的数值偏差，

　　凸台中心的检测销与基座采用过盈配合装配，销柱的圆柱度、与基准面的垂直度均按IT4级公差控制，可直接插入被测零件的对应安装孔内，快速判定孔位的位置度、孔径尺寸是否合格，无需反复调整百分表读取数值。另一组为立式长圆柱检测柱，垂直装配在基座的远端位置，检测柱的母线与基座基准面的垂直度严格控制在0.008mm以内，主要用于检测零件上深孔、长槽类结构的直线度、与基准面的垂直度，以及孔位与侧边定位结构的同轴度偏差，检测时只需将零件的对应结构沿检测柱滑入，若能无卡滞顺畅滑至定位面，即可判定该方向的形位公差符合要求，避免了传统检测中长杆百分表挠曲变形带来的测量误差。设计阶段充分考虑了航空零件小批量、多构型的检测特点，

　　所有检测工作单元均采用模块化嵌装结构，当被测零件的局部尺寸调整时，只需更换对应位置的检测销或定位凸台，无需重新制作整个量规本体，可压缩70%以上的专用检具制作周期与成本。基座的边角位置均做了R3的倒圆角处理，避免车间流转、使用过程中磕碰划伤零件表面或操作人员，检测柱的顶端做了15度的导入锥角，孔位检测销的端部也做了导向倒角，即使零件与量规存在微小的位置偏差，也能顺利导入检测位置，降低对操作人员的技能要求，一线检验员经过简单培训即可完成全尺寸检测操作。从安装边界来看，整个量规的基座长宽尺寸控制在180mm×120mm以内，检测柱顶端距离基准面的高度为160mm，整体重量不超过2.5kg，既可以固定放置在检验台面上使用，

　　也可以手持移动到生产现场的机床旁，对刚加工完成的零件进行原位检测，避免零件周转过程中产生的变形、磕碰问题。量规的所有检测工作面均采用硬质合金镀层处理，表面硬度达到HRC62以上，耐磨性能是普通碳钢检具的5倍以上，即使在高频次的批量检测场景下，也能长期保持尺寸精度，减少检具的定期校准频次。实际应用中，这类综合量规可将单个航空结构件的全尺寸检测时间从传统的25分钟压缩至2分钟以内，且检测结果的一致性远高于人工分项目检测，不会因为不同检验员的操作习惯差异出现判定偏差，尤其适合航空航天类高精度零件的入厂检验、工序间检测以及终检环节使用，可有效拦截超差零件流入下道工序，避免后续装配过程中出现配合失效、应力集中等隐患。在结构细节处理上，定位凸台与基座的连接位置做了退刀槽设计，既保证了凸台装配时的端面贴合精度，也避免了零件检测时边角毛刺卡滞在连接缝隙处，导致零件定位不准；基座底面开有两道浅槽，可避免检验平台上的微小铁屑、杂质垫在基准面下方，影响检测的基准精度；所有检测工作面的表面粗糙度均控制在Ra0.8以下，减少检测过程中量规与零件表面的摩擦，避免划伤零件的已加工表面。
