交流发电机三角连接支架结构设计

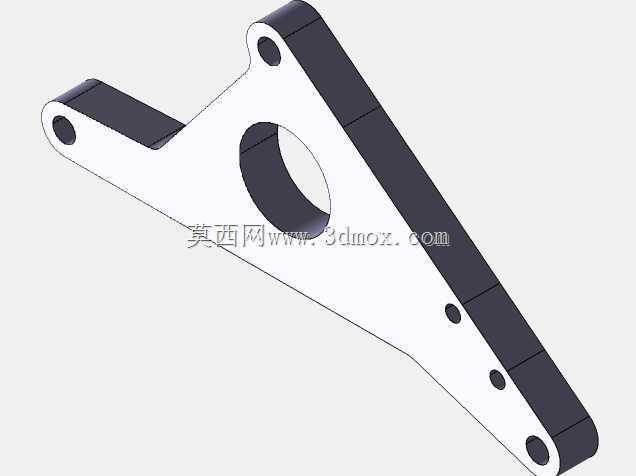

　　该零件为交流发电机配套的三角式连接支架，主要应用于固定式柴油发电机组、车载移动电站、小型水力发电设备的动力端与发电机本体的连接装配环节，承担动力传递路径中的载荷承载、位置固定、振动缓冲的核心作用，区别于普通平板式安装支架，三角构型的结构在同等材料用量下具备更高的抗弯截面模量，能够适配发电机组运行过程中产生的交变载荷冲击，避免长期运行出现连接位疲劳开裂的问题。从实际使用场景来看，这类支架多安装在发电机壳体与动力输出端的衔接位置，一端通过端部的铰接孔与动力侧的安装吊耳配合，实现安装角度的微调，另一端通过沿支架长边分布的多个螺栓孔与发电机本体的安装基面锁紧，中间的大直径通孔为避让发电机转轴的伸出端、

　　或是配套的张紧轮调节机构预留足够的操作空间，避免装配过程中出现运动干涉。设计过程中首先确定了三个安装端点的相对位置关系，根据发电机额定功率对应的运行振动幅值，计算每个连接孔位需要承受的径向载荷与剪切力，将支架的主体截面设计为变厚度的三角臂结构，在靠近铰接端的位置适当增加壁厚，抵消启动瞬间的冲击载荷，在沿臂长延伸的方向逐步调整截面厚度，在保证整体刚度的前提下尽可能降低零件自重，减少不必要的材料消耗。安装边界方面，支架两端的铰接孔采用同轴度公差严格控制，保证装配后铰接销轴能够顺利穿入，不会出现卡滞问题；沿支架长边分布的三个小孔为螺栓过孔，孔位的位置度公差按照IT7级精度控制，适配M8规格的内六角圆柱头螺栓安装，

　　孔位周边预留足够的扳手操作空间，不需要额外拆除周边附件即可完成螺栓的锁紧作业；中间的大直径避让孔边缘做了倒角处理，避免装配过程中锐边划伤操作人员或是损坏配套的密封胶圈。零件的两个大平面为安装基准面，平面度公差控制在0.1mm以内，保证安装后与配合面完全贴合，不会出现局部间隙导致的连接松动问题；所有孔位的端面都做了锪平处理，保证螺栓锁紧时端面受力均匀，不会出现偏载导致的螺栓断裂问题。从功能特性来看，该支架除了基础的连接固定作用外，三角结构的固有频率经过调校，避开了发电机组正常运行时的振动频率区间，能够避免运行过程中出现共振问题，降低整机运行的噪音水平；支架表面采用喷塑处理，能够适应户外电站的潮湿、多尘使用环境，

　　具备较好的防锈耐腐蚀能力，延长零件的使用寿命。在建模过程中，所有的安装孔位都预留了合理的公差配合间隙，既保证装配的便利性，又不会因为间隙过大导致运行过程中出现窜动问题；零件的所有转角位置都设计了圆角过渡，避免应力集中导致的零件断裂，尤其是在截面变化的位置，圆角半径按照壁厚的1/5进行设计，有效分散应力集中点的载荷。这类支架在实际选型过程中，需要重点核对三个安装端点的中心距尺寸、铰接孔的直径、安装螺栓孔的孔距参数，确保与配套的发电机型号完全匹配，避免出现安装错位的问题；对于需要调整皮带张紧度的应用场景，该支架的铰接端结构能够配合张紧调节螺栓实现小范围的角度摆动，不需要额外设计张紧轮支架，简化了整机的结构设计，减少了零部件数量，降低了整体装配的工作量。
