阀块用星形带孔键槽连接结构

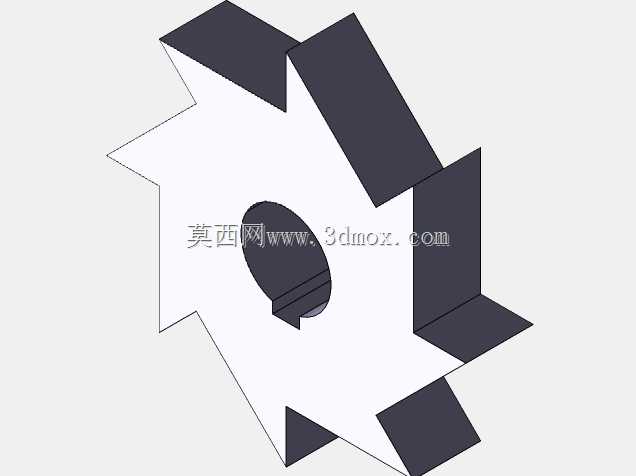

　　从结构设计逻辑来看，这个零件采用星形外轮廓并非为了造型特殊，而是每一个凸齿的侧面都可以作为周向限位的受力面，相比普通的单键连接，多面受力的结构能把传递扭矩时的接触应力分散开，避免局部应力集中导致的键槽崩裂，尤其适合高压工况下的阀块应用——这类场景里阀芯切换时的冲击载荷往往是额定载荷的2-3倍，单键结构很容易在频繁冲击下出现滚键、键槽变形的问题。中间的通孔是和阀杆或者调节轴配合的安装基准，孔内的键槽采用贯通式设计，安装时可以从轴的任意端推入，不需要额外的轴向定位台阶预留，能压缩阀块内部的轴向安装空间，对于集成度很高的阀岛、多路阀组来说，每1mm的轴向空间节省都能让整个阀块的体积缩小，减少液压站或者控制箱的安装占位。在工业流体控制的阀组集成系统里，这类带键槽的星形结构件，是阀块内部实现扭矩传递、工位定位的核心配合零件，常应用在多路换向阀、比例插装阀的阀芯驱动端，以及阀块上手动调节机构的连接位置，承担着把操作扭矩或者驱动元件的输出力精准传递到阀芯，同时保证周向定位不打滑、长期运行无偏移的作用。很多现场运维的工程师都遇到过阀块调节卡滞、调节角度不准的问题，拆解后往往发现是键槽配合间隙超差，或者连接结构的受力面压溃导致的，这类零件的设计合理性，直接影响阀组的调节精度和运行寿命。

　　设计时首先要匹配阀杆的直径公差，孔的配合公差一般选H7级，键槽的宽度公差严格控制在JS9范围，既保证装配时能顺利推入，又不会因为间隙过大产生传动空程——很多新手设计时容易忽略键槽的对称度要求，要是键槽相对于孔中心的对称度超差超过0.02mm，装配后就会出现星形齿和阀块内限位槽的错位，导致调节行程不足，或者某个齿的受力远大于其他齿，运行几千次就会出现齿面磨损。外轮廓的每个星形齿的角度等分误差要控制在±0.05°以内，不然和阀块内对应的限位槽配合时，会出现部分齿卡滞、部分齿间隙过大的问题，实际加工时一般采用线切割一次成型外轮廓和内孔，减少二次装夹带来的形位误差。

　　从安装边界来看，这个零件的轴向厚度要和阀块上的安装槽深度匹配，装配后端面要低于阀块安装面0.1-0.2mm，避免和端盖产生摩擦，外轮廓的最大外接圆直径要比安装槽的内径小0.2-0.3mm，预留热胀冷缩的间隙，毕竟液压系统运行时油温可能升到60℃以上，金属件的热膨胀如果没有预留间隙，就会出现零件卡滞在槽内，导致阀芯无法动作的故障。键槽的倒角设计也很关键，槽口要做0.2×45°的倒角，不仅装配时能引导平键顺利进入，还能避免热处理时槽口出现应力集中导致的裂纹，这类零件一般采用40Cr材质调质处理，表面硬度达到HRC28-32，既有足够的韧性承受冲击载荷，又有足够的耐磨性抵抗频繁转动带来的磨损。在实际应用场景里，这类结构还常被用在阀块的手动应急调节机构上，当电磁阀断电需要手动操作阀芯换向时，这个带键槽的星形件就是手动旋钮和阀芯之间的连接桥梁，多齿的结构能让旋钮的调节角度更精准，每转过一个齿对应的阀芯开度变化很小，适合需要精细调节流量的工况。设计时还要考虑受力面的表面粗糙度，键槽的侧面和星形齿的受力面粗糙度要达到Ra1.6，减少接触时的摩擦阻力，也能降低长期运行的磨损量，如果粗糙度过高，表面的微观凸起会在反复挤压下脱落，形成金属碎屑混入液压油里，进而刮伤阀芯和阀孔的密封面，导致阀块出现内泄。

　　很多人在做这类零件的三维建模时，容易忽略键槽根部的圆角，直接做成直角结构，实际上根部必须留0.5mm的圆角，不然热处理时直角位置的应力集中系数会达到3以上，很容易在冲击载荷下从根部开裂，这个细节往往是区分新手设计和成熟工程设计的关键点。另外，星形齿的齿顶要做小圆角过渡，避免装配时齿顶和安装槽的槽口刮蹭，破坏安装面的涂层或者密封件。在阀块的整体装配序列里，这个零件属于最先装入阀块内腔的连接件，安装前要确认键槽和平键的配合松紧度，用手推动平键能在键槽内滑动但无明显晃动感为合格，如果配合过紧，装配后会产生额外的内应力，导致阀杆转动卡滞；如果配合过松，运行时的冲击会很快把键和键槽打毛。从传动效率来看，这种多齿键槽结构的传动效率比普通单平键高15%左右，因为受力均匀，摩擦损耗更小，而且不存在单键连接时的偏心问题，能保证阀杆的转动同轴度，减少阀芯和阀孔之间的偏磨，延长整个阀块的大修周期。在一些需要位置反馈的阀块应用里，这个星形件的外齿还可以和位置传感器的检测齿轮配合，通过齿数的变化反馈阀芯的转动角度，不需要额外安装检测齿轮，进一步简化阀块的内部结构。设计建模时要注意，内孔和键槽的中心基准必须和外轮廓的中心基准完全重合，同轴度公差控制在0.01mm以内，不然会出现转动时的径向跳动，导致传感器的检测数据出现误差，影响阀组的控制精度。
