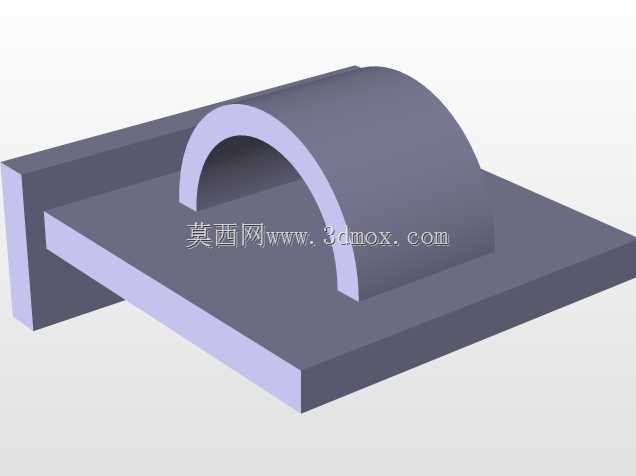

带拱形护罩的电力变压器安装基座结构

　　在电力输配场景的户外台区、厂区配电节点中，这类带拱形护罩的安装基座是电力变压器配套防护结构的重要组成部分，日常作业中不少刚入行的结构设计人员容易忽略基座与上部护罩的配合公差，导致现场安装时出现护罩错位、固定螺栓孔对位偏差的问题，直接影响后续接线作业的操作空间与设备防护等级。从实际使用场景来看，该结构主要承担两个核心作用，一是作为变压器本体的底部承载平台，分散设备自重带来的集中应力，避免长期放置后地面沉降导致的设备倾斜；二是通过上部的半拱形护罩，为变压器侧部的接线端子、低压出线排提供侧向防护，减少户外环境下飘落的杂物、飞溅的泥水直接接触接线部位，降低相间短路、绝缘层加速老化的概率。设计这类结构时，首先要明确安装边界，

　　底部平板的外延尺寸需要比变压器本体底座的安装孔位外扩至少80mm，一方面预留地脚螺栓的固定操作空间，方便现场施工时调整垫片找平，另一方面避免基座边缘与变压器底座的加强筋发生干涉，平板厚度需要根据承载的变压器重量核算，常规100kVA级别的配套基座，平板厚度不低于8mm，采用Q235板材折弯成型时，折弯处的内圆角需要控制在板厚的1.5倍，防止折弯过程中出现应力集中导致的板材开裂。上部的拱形护罩并非单纯的装饰结构，其拱高需要匹配变压器侧部接线端子的最高突出高度，保证护罩内壁与带电部位的电气间隙满足10kV电压等级的安全要求，即不小于125mm，护罩与底部平板的连接采用两侧的立式支撑板过渡，支撑板与平板、护罩的连接位置需要设置连续角焊缝，

　　焊脚高度不小于5mm，焊接完成后需要对焊道进行打磨处理，去除焊渣与飞溅，避免后续喷涂防腐层时出现附着力不足的问题。不少设计人员在建模时容易忽略护罩的开口方向，实际现场安装时拱形护罩的开口需要朝向运维操作通道一侧，既方便运维人员开展接线、测温等日常作业，也能让雨水顺着护罩的弧形面流向非操作侧，避免雨水滴落至操作区域影响作业安全。从安装适配性来看，底部平板上需要预先加工长圆形的安装孔，孔位的长度方向预留±15mm的调整余量，应对现场土建基础施工时的孔位偏差，避免因为基础施工误差导致设备无法顺利就位。拱形护罩的板材厚度不需要与底部平板一致，常规采用4mm板材辊压成型即可，在保证结构刚度的同时控制整体重量，方便现场吊装与人工调整。

　　在结构刚度校核环节，需要重点核算底部平板在满载情况下的挠度，要求平板中心位置的最大挠度不超过跨度的1/500，防止长期承载后平板出现下凹变形，导致变压器本体倾斜、油位计显示偏差。两侧的立式支撑板除了承担护罩的连接作用外，还可以作为电缆出线的导向支撑，在支撑板对应位置开孔后加装橡胶护圈，避免出线电缆的绝缘层被板材锐边割破。建模过程中需要注意各配合面的公差设置，护罩与支撑板的贴合面采用间隙配合，单边间隙控制在0.5mm以内，既方便焊接时的组对定位，也不会因为间隙过大导致焊接变形量超差。这类结构在实际应用中还需要考虑防腐要求，整体成型后需要经过抛丸处理，喷涂环氧富锌底漆与聚氨酯面漆，适应户外高温、高湿、盐雾等复杂环境，延长结构的使用寿命。不同于全密封式的变压器外壳，这种半开放的拱形护罩结构兼顾了防护性与散热需求，不会阻挡变压器本体的自然通风散热路径，避免因为护罩封闭导致的设备运行温度过高，同时相比全封闭外壳，整体重量更轻，加工成本更低，适合在台区改造、临时配电点等场景下快速部署。现场安装时，基座需要与土建基础的预埋钢板可靠焊接，或者采用膨胀螺栓固定，固定点的数量不少于4个，均匀分布在平板的四个角位置，保证基座与基础连接的牢固性，避免大风天气下结构出现移位。
