电力变压器用承插式管路接头结构设计

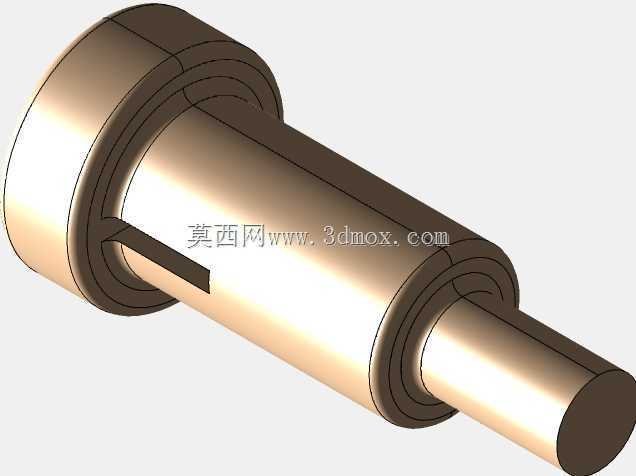

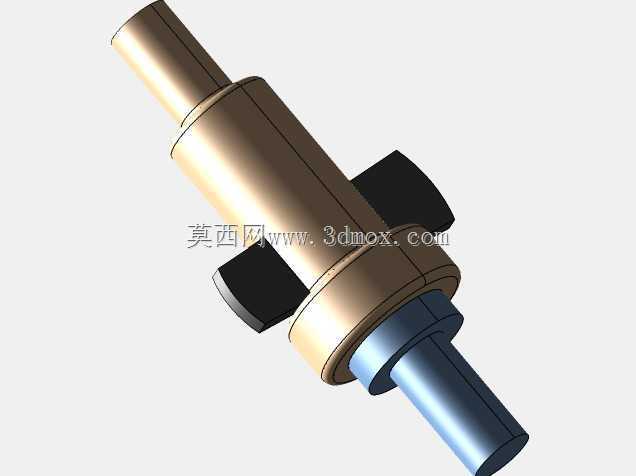

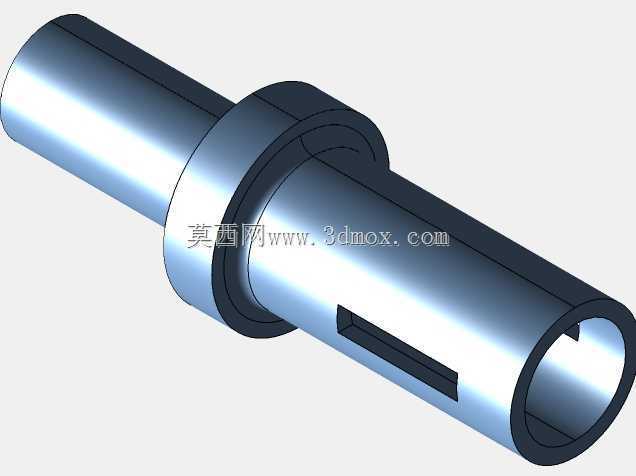

　　在油浸式电力变压器的装配体系中，承插接头是连接冷却管路、储油柜与本体油路的核心连接件，其结构合理性直接决定油路密封可靠性与长期运行稳定性，这类接头不同于普通液压管路接头，需要兼顾变压器油的耐腐蚀性、长期运行的抗振性以及现场安装的便捷性，避免因接头渗漏导致的绝缘性能下降问题。从实际应用场景来看，这类承插接头主要适配变压器本体与外接冷却器、净油器、储油柜之间的油路连通，部分场景下也用于气体继电器与连通管的对接，安装位置多处于变压器油箱侧壁或顶部的管路接口处，需要承受变压器运行过程中油温变化带来的热胀冷缩应力，同时还要耐受运输、安装过程中的振动载荷，避免出现密封失效、接头松脱的问题。从结构设计层面来看，该接头采用阶梯轴式主体结构，两端分别设置不同直径的插接段，分别对应不同通径的管路对接需求，中间的限位凸台用于控制插接深度，避免安装时插入过量导致管路流道受阻，或是插入深度不足导致密封面配合不到位。接头中部的对称凸块结构是安装受力位，现场装配时可以通过卡具卡住该凸块施加扭矩，避免直接夹持光滑柱面导致的表面损伤，同时凸块也可以作为周向定位结构，配合管路侧的限位槽防止接头运行过程中出现周向转动，避免密封面长期受扭转力出现老化渗漏。靠近一端插接段的环形密封槽用于安装耐油橡胶密封圈，密封槽的深度、宽度公差经过严格核算，既保证密封圈安装后有足够的压缩量实现静密封，又不会因为压缩量过大导致密封圈永久变形失效，密封槽的边角处设置微小圆角，避免安装时割伤密封圈表面。

　　设计过程中首先需要确定接头的通径匹配关系，根据变压器油路的额定流量计算所需的管路通径，进而确定两端插接段的外径尺寸，插接段的外径公差采用h7级精度，保证与管路内衬套的配合间隙控制在合理范围内，既方便现场插接装配，又不会因为间隙过大导致密封圈偏磨。中间限位凸台的外径需要大于两侧管路的接口外径，保证安装到位后凸台端面能够紧贴管路法兰端面，形成硬限位，同时凸台端面的平面度公差控制在0.05mm以内，保证与管路端面贴合后不会出现局部间隙。中部的受力凸块采用对称布置的矩形结构，凸块的厚度根据安装时所需的最大扭矩核算，保证施加装配扭矩时凸块不会出现变形或断裂，凸块与主体的连接处设置过渡圆角，降低应力集中系数，避免长期受振动载荷时出现根部裂纹。从安装边界来看，接头的总长度需要匹配两侧管路的安装间距，插接段的有效长度需要保证密封圈完全进入管路密封腔后仍有3-5mm的预留量，抵消油温变化时管路的热胀冷缩位移量，避免温度变化时密封面出现相对位移导致渗漏。接头的外表面粗糙度要求方面，插接段的密封配合面粗糙度控制在Ra1.6以内，减少密封圈装配时的摩擦阻力，同时避免表面划痕导致的密封渗漏，非配合面的粗糙度控制在Ra6.3即可，降低不必要的加工成本。材质选择上这类接头通常采用黄铜或不锈钢材质，黄铜材质具备良好的耐变压器油腐蚀性能，同时加工性能优异，成本适中，适合批量生产，不锈钢材质则用于高腐蚀、高海拔等特殊工况的变压器产品，具备更强的环境适应性。

　　在建模过程中需要重点关注各段轴径的同轴度公差，两端插接段的同轴度控制在φ0.03mm以内，避免插接后出现别劲现象导致密封偏斜，密封槽的尺寸公差需要严格控制，槽宽公差控制在±0.05mm，槽深公差控制在±0.02mm，保证密封圈的压缩率稳定在20%-30%的合理区间，这个压缩率区间既可以保证可靠的静密封效果，又能延长密封圈的使用寿命。另外，接头的所有锐边都需要做倒钝处理，尤其是插接段的入口端，设置15°的导入倒角，方便现场安装时顺利插入管路，同时避免锐边割伤密封圈。实际选型应用时，需要根据对接管路的通径、工作压力、使用环境温度匹配合适的接头规格，不同容量等级的变压器油路流量不同，所需的接头通径也存在差异，大容量变压器的冷却油路流量大，

　　需要选用通径更大的承插接头，同时密封槽的尺寸也要对应调整，适配更大线径的密封圈。这类承插接头相比传统的法兰式接头，安装效率更高，不需要在对接处设置多个螺栓孔，现场装配时只需要将接头插入对应管路，通过外部卡箍固定即可，能够大幅减少现场安装的工作量，同时接头本身的结构紧凑，占用的安装空间更小，适合变压器顶部、侧壁等安装空间受限的位置使用。在长期运行过程中，这类接头的密封性能稳定，因为采用静密封结构，没有相对运动部件，只要装配过程中密封圈没有损伤，基本可以实现全生命周期免维护，减少变压器后期运维的工作量。建模时还需要考虑加工工艺性，主体结构采用回转体加工为主，中部的凸块结构可以通过铣削加工成型，整体加工工序简单，不需要复杂的工装夹具，适合批量生产加工，能够有效控制制造成本。另外，接头的内部流道采用等径设计，避免出现通径突变导致的油路阻力增大，减少变压器冷却系统的油路压损，保证冷却油循环顺畅，提升冷却系统的工作效率。需要注意的是，接头的插接段表面不能有任何气孔、砂眼等铸造或锻造缺陷，否则会出现变压器油渗漏问题，加工完成后需要进行耐压试验，在1.5倍额定工作压力下保压30分钟无渗漏才能合格出厂。
