四旋翼无人机机架基础结构设计方案

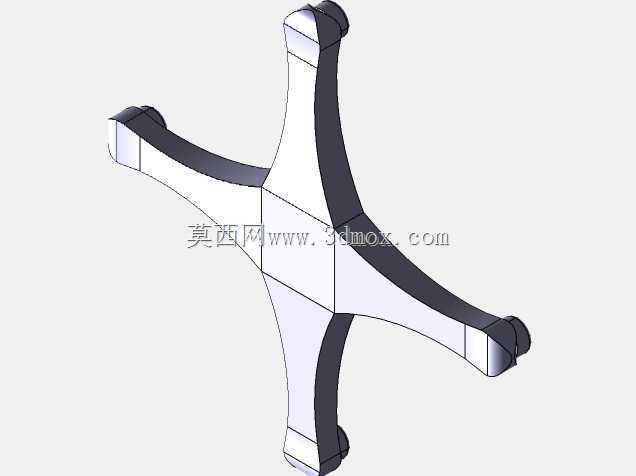

　　这套四旋翼机架结构，是面向消费级入门航拍、室内教学实训场景开发的基础承载结构，核心作用是为飞控板、动力电机、电池、桨叶、航拍载荷提供统一的安装基准，同时抵消飞行过程中电机转动产生的振动，保证飞行姿态的稳定性。从结构设计逻辑来看，采用了一体成型的X型四臂布局，四个机臂从中心承载台向外等角度辐射，相邻机臂夹角为90度，这种布局的优势在于四个电机的拉力分布均匀，飞控的姿态解算逻辑更简单，新手操控时的容错率更高，同时X型布局相比十字型布局，前方两个机臂不会遮挡航拍镜头的视野，更适合搭载轻量化的航拍模块。

　　设计过程中首先确定的是中心承载台的尺寸边界，中心区域预留了35mm见方的安装平面，用来固定标准规格的飞控主板、电调集成板，中心台下方预留了10mm深度的电池仓空间，可以适配常规的2S-3S航模锂电池，电池安装位设计在中心台的重心正下方，能够降低整机的重心高度，减少飞行过程中的姿态晃动，避免出现头重脚轻或者侧倾的问题。四个机臂的长度从中心到电机安装位的距离为120mm，这个长度是搭配8寸桨叶计算得出的安全距离，相邻桨叶转动时的安全间隙保留了15mm，不会出现桨叶打桨的问题，同时机臂的截面采用了上窄下宽的梯形结构，在保证结构强度的前提下尽可能降低机臂的重量，减少不必要的动力损耗。

　　机臂末端的电机安装位预留了标准的16mm、19mm两种孔距的安装孔，可以适配市面上绝大多数的2204、2206规格的无刷电机，安装孔采用沉头设计，固定螺丝不会突出机臂表面，避免高速转动的桨叶碰到螺丝头出现射桨的风险。机臂与中心台的过渡位置做了R12的圆弧过渡，没有直角应力集中区域，在飞行过程中如果出现轻微的碰撞，应力会沿着圆弧面分散，不会出现机臂根部断裂的问题，同时过渡区域的壁厚比机臂中段厚0.8mm，进一步强化了最容易出现结构失效的根部位置的强度。

　　从实际应用场景来看，这套机架既可以作为高校无人机实训课程的基础组装载体，学生可以在这个机架基础上自行搭配飞控、电机、电池模块，完成无人机组装、调试、飞行的全流程实训，也可以作为入门级航拍无人机的基础结构，搭载100g以内的轻量化航拍相机，完成日常的户外航拍、地形勘测、活动拍摄等任务。机架的整体安装边界控制在280mm的对角轴距范围内，属于小型四旋翼无人机的尺寸范畴，收纳时不需要拆卸机臂就可以放进常规的双肩背包隔层，户外携带的便利性很高。

　　结构设计时还考虑了走线的合理性，每个机臂的内侧都预留了2mm宽的走线槽，电调到电机的电源线、信号线可以顺着走线槽布置到中心台，不会出现线材外露被桨叶打到的问题，走线槽的边缘做了圆角处理，不会刮破线材的绝缘层造成短路。中心台的顶部预留了GPS模块的安装柱，安装高度距离中心台表面25mm，可以减少电调工作时产生的电磁信号对GPS搜星的干扰，保证飞行过程中的定位精度。机架底部预留了四个起落架的安装孔位，可以搭配高度30mm的轻量化起落架，起飞和降落时可以缓冲地面的冲击力，同时避免底部搭载的电池、相机直接碰到地面造成损坏。

　　在材料选型的适配性上，这套结构既可以采用ABS注塑工艺批量生产，满足消费级市场的低成本需求，也可以采用碳纤维板材雕刻加工，满足航模爱好者对轻量化、高强度的需求，两种加工方式都不需要额外做结构修改，原始的三维模型已经预留了注塑的拔模斜度，拔模角度设置为1.5度，注塑生产时不会出现脱模困难的问题，碳纤维加工时的壁厚也预留了足够的加工余量，不会因为雕刻加工出现结构强度不足的问题。

　　实际飞行测试的适配性上，这套机架搭配2204 2300KV电机、8寸桨叶、3S 1500mAh电池时，整机起飞重量可以控制在450g以内，单电机的最大拉力可以达到350g，总拉力冗余超过2倍，即使其中一个电机出现动力衰减，也能保证飞行器有足够的动力安全降落，不会出现直接坠机的问题。机臂的固有振动频率经过结构优化，避开了电机转动的常用转速区间的振动频率，飞行过程中不会出现共振问题，搭载相机拍摄时的画面果冻效应可以控制在可接受范围内，不需要额外增加过多的减震结构就能获得稳定的拍摄画面。
