带防护伞罩的轮腿复合四轴飞行器

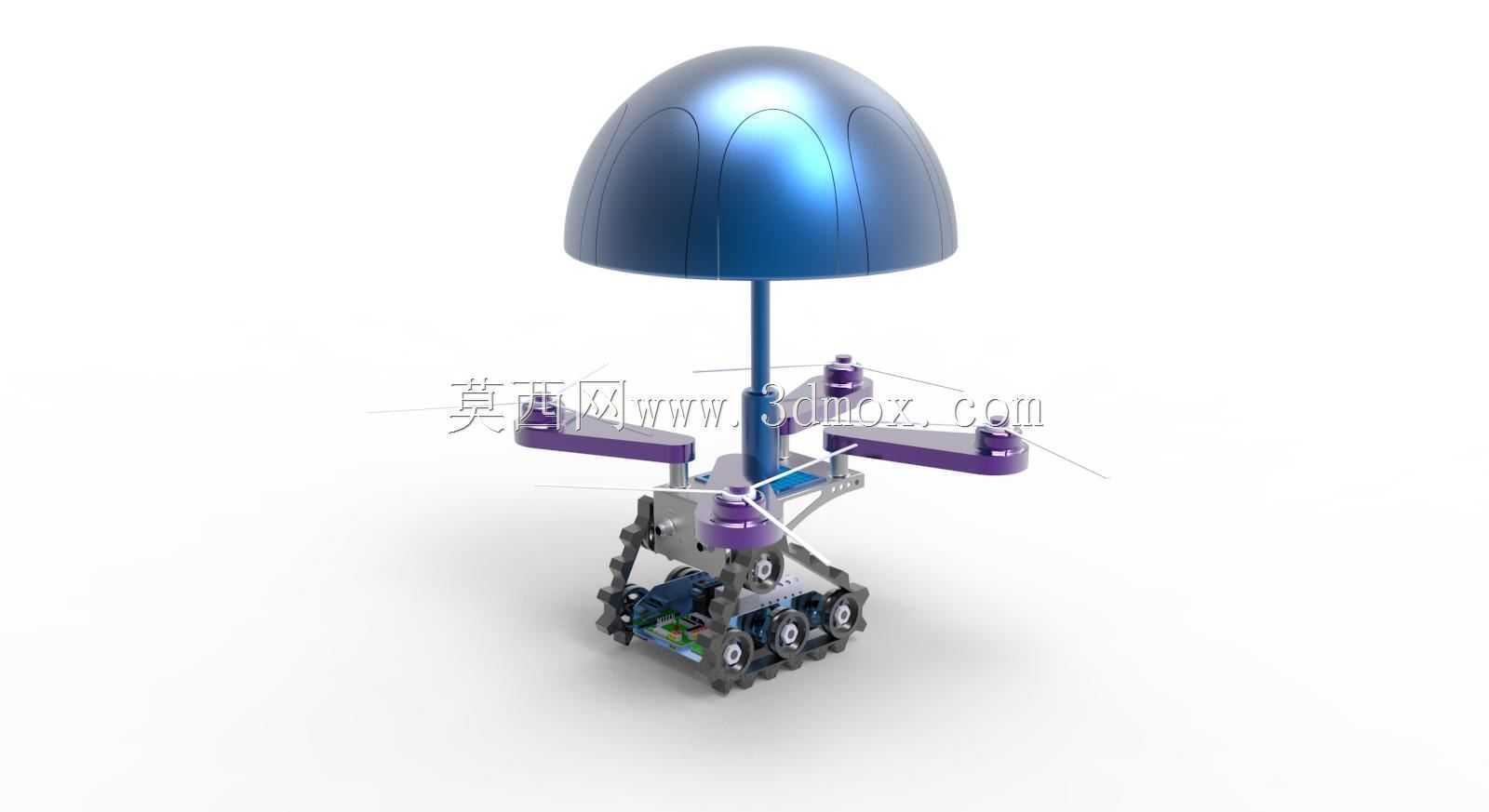

　　这款轮腿复合结构的四轴飞行器，打破了常规多旋翼飞行器仅能空中作业的局限，在结构设计上融合了空中飞行与地面移动的双重能力，适配更多复杂工况下的作业需求。从实际应用场景来看，常规四轴飞行器在狭窄管廊、室内仓储、低矮设备间隙等空域受限的场景中，持续飞行会带来桨叶磕碰、续航快速消耗的问题，而这款设备在底部集成了带轮组的行走机构，进入受限空间后可切换至地面移动模式，依靠底部的轮组完成平面移动，配合可小幅调整姿态的支腿结构，能够越过5mm以内的地面凸起、线缆等小型障碍，无需持续维持旋翼升力，大幅降低低空作业时的能耗与碰撞风险。顶部的半球形伞罩并非装饰结构，其采用流线型弧面设计，一方面在飞行过程中可以降低顶部来流的紊流影响，提升悬停稳定性，

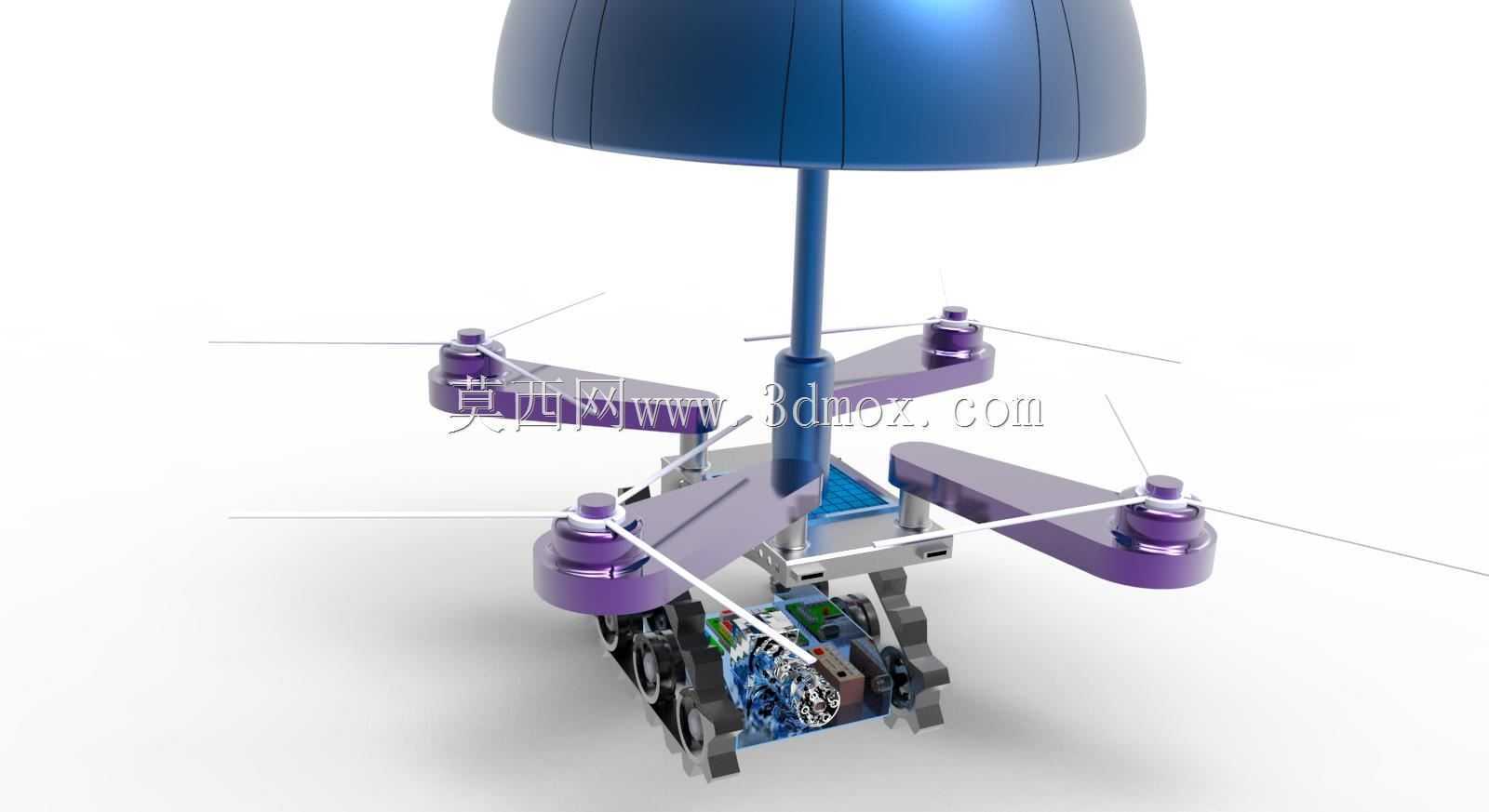

　　另一方面在设备意外坠落或者上方有落物时，伞罩可以作为第一道防护结构，吸收冲击能量，避免下方的旋翼、飞控模块、行走驱动模块直接受冲击损坏，同时在户外小雨环境下作业时，伞罩可以引导雨水向四周滑落，避免核心电路区域直接被淋水。旋翼部分采用了下置式布局，四个旋翼支臂从中心机身向外延伸，支臂末端的电机座做了下沉处理，使得旋翼旋转平面低于伞罩下沿，既避免伞罩遮挡旋翼下洗气流影响升力效率，也能在设备贴近墙面、设备外壳作业时，让伞罩先接触障碍物，防止桨叶直接刮碰外物。中心机身区域集成了飞控板、电池仓、行走驱动模块，所有电路接口都做了侧向布置，配合伞罩的遮挡，减少积灰与进水概率。底部的轮组采用了小直径橡胶轮，轮组间距控制在120mm以内，

　　使得设备在地面移动时的转向半径控制在自身尺寸范围内，可在狭窄通道内完成原地转向。支腿部分采用了轻量化的镂空结构，在保证支撑强度的前提下尽可能降低整机重量，支腿与轮组的连接位置设置了微小的缓冲间隙，可吸收地面移动时的小幅振动，避免振动传递至飞控模块影响传感器精度。从安装边界来看，整机最大外轮廓尺寸控制在200mm以内，顶部伞罩的最大直径为180mm，旋翼展开后的最大旋转直径为190mm，底部轮组的着地宽度为100mm，可放置在常规的设备检修平台、管道巡检入口处，不需要额外预留过大的起降空间。旋翼支臂采用了快拆式连接结构，拆卸后整机可放入尺寸为200200150mm的便携收纳箱中，方便外场作业携带。在功能设计上，设备预留了传感器安装位，

　　可在机身前部加装微型摄像头、气体检测传感器等模块，空中飞行时可完成高处设备巡检、区域航拍等任务，切换至地面模式后，可进入设备底部、管道内部等飞行难以抵达的区域，完成近距离检测、数据采集工作。动力匹配上，旋翼电机采用了低KV值的微型直流电机，配合轻量化的螺旋桨，单电机最大拉力可达80g，整机起飞重量控制在220g以内，留空时间可达8分钟，地面移动模式下的续航时间可达25分钟，能够覆盖单次常规巡检作业的时长需求。机身的重心经过调校，无论是飞行状态还是地面行走状态，重心都落在中心轴线上，避免出现姿态偏移的问题，伞罩与中心杆的连接采用了卡扣式固定，不需要额外工具即可完成拆卸，方便后期对内部电路、旋翼部件进行维护更换。
