电力变压器内部异形绝缘支撑结构

项目分类:变压器 发布时间:2024-08-13 ID:764253
  • 电力变压器内部异形绝缘支撑结构

  在电力输配系统的变压器设备内部,绝缘支撑构件是保障绕组与铁芯、油箱之间绝缘距离、承担结构定位作用的核心部件,本次呈现的异形支撑结构,主要适配中小型油浸式电力变压器的绕组端部固定场景,解决传统矩形绝缘垫块无法适配绕组端部异形轮廓、局部电场集中的问题。从实际应用场景来看,这类支撑件安装在变压器高低压绕组的端部与夹件之间,既要承受绕组运行过程中产生的轴向电动力,尤其是短路工况下的瞬时冲击载荷,又要保证足够的爬电距离,避免绝缘击穿故障,同时还要适配绕组端部的不规则成型轮廓,填补绕组与夹件之间的异形安装间隙,防止绕组在运输、运行过程中出现位移松动。从功能特性上看,该结构采用分层拼接的设计思路,主体支撑部分采用绝缘层压材质加工,

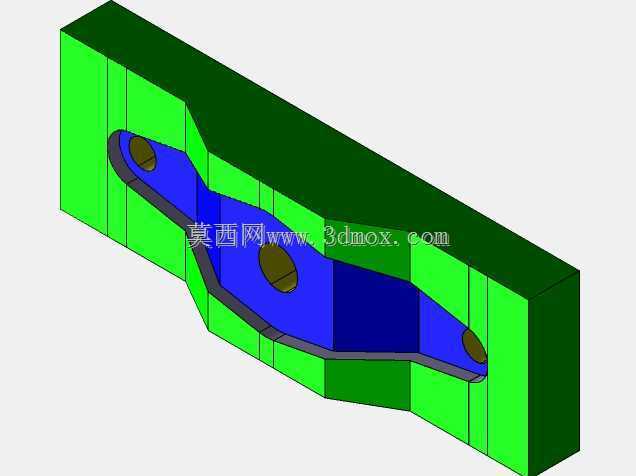

  绿色区域为高绝缘强度的层压纸板基材,承担主要的结构支撑载荷,蓝色内嵌部分为适配绕组端部圆弧轮廓的成型垫块,与绕组端部的绝缘纸筒轮廓完全贴合,两个圆形安装孔对应夹件上的定位销柱,安装时直接套入定位销即可完成快速定位,不需要额外的调整工序,能有效提升变压器总装环节的装配效率。设计过程中,首先需要匹配对应容量变压器的绕组端部轮廓尺寸,通过逆向扫描绕组端部的实际成型曲面,反向推导支撑件的贴合面轮廓,保证支撑面与绕组端部的接触面积达到90%以上,避免局部应力集中压损绕组绝缘层;其次要核算短路工况下的轴向冲击力,通过调整支撑件的厚度与分层结构,保证支撑件的压缩强度满足12MPa以上的要求,同时在支撑件的非贴合侧设计阶梯型结构,

  适配夹件的安装槽位,预留出足够的绝缘油流通道,保证变压器运行过程中绝缘油能够顺利通过支撑件周边间隙,带走绕组产生的热量,避免局部过热问题。外形尺寸方面,该支撑件整体为长条形异形结构,长度方向适配绕组端部的弦长尺寸,宽度方向与夹件的安装槽宽度匹配,安装边界需要保证支撑件与周边带电部件的最小绝缘距离不低于15kV电压等级对应的爬电要求,两个定位孔的中心距严格匹配夹件上的定位销间距,公差控制在±0.2mm以内,避免安装时出现孔位错位无法装配的问题。结构上采用多块层压纸板拼接的方式,既可以降低整块异形加工的材料损耗,又能通过分层结构缓冲短路时的瞬时冲击载荷,避免整块结构受冲击时出现脆裂问题;内嵌的蓝色成型部分采用高密度绝缘纸板加工,

  表面光滑无毛刺,避免局部电场集中引发放电隐患,支撑件的所有棱角位置都做了R2以上的圆角处理,消除尖端放电的风险。在实际选型应用中,这类异形支撑件需要根据对应变压器的绕组尺寸、电压等级、短路阻抗参数做针对性调整,不同容量的变压器对应的支撑件长度、厚度、轮廓曲率都有差异,建模过程中需要重点关注贴合面的轮廓精度、安装孔的位置公差,以及绝缘油道的预留尺寸,既要保证结构支撑强度,又不能阻断油流路径影响散热效果。很多初次接触变压器结构设计的工程师,容易忽略支撑件与绕组端部的贴合度问题,采用标准矩形垫块随意裁切,导致接触面积不足,短路时垫块压入绕组绝缘层引发绝缘故障,或是没有预留足够的油流间隙,造成绕组端部局部过热,加速绝缘老化,这类异形成型支撑件的设计,就是为了在保证结构强度的前提下,最大化贴合绕组轮廓,同时兼顾散热与绝缘性能要求,适配工厂批量装配的工艺需求,减少总装时的手工修配工作量,提升产品装配的一致性。
