电力变压器配套测试导管部件结构设计

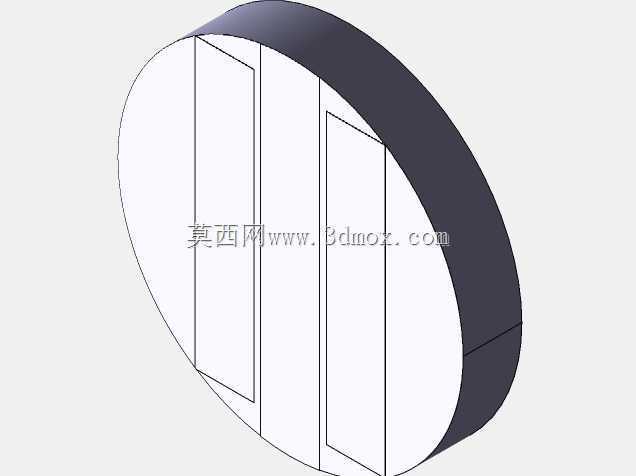

　　在电力输配系统的变压器运维与出厂检测环节，这类导管部件承担着测试回路的介质隔离与走线导向作用，日常作业中，不管是变压器绕组直流电阻测试、变比组别校验还是局部放电检测，测试引线都需要穿过这类构件接入设备内部，既要保证引线与变压器外壳、不同相序引线之间的绝缘距离，还要避免外部灰尘、潮气顺着引线间隙侵入设备本体，影响内部绝缘性能。从结构设计逻辑来看，这个部件采用扁圆形的安装基座，是为了匹配变压器油箱壁上的预留安装位，圆形轮廓可以均匀分散安装时的压紧应力，避免局部应力集中导致密封胶条变形失效，基座上开设的三个矩形穿线通道，对应三相测试引线的独立走线需求，每个通道的内壁都做了圆角过渡处理，防止穿线过程中尖锐边角划伤引线的绝缘护套，

　　毕竟测试引线的绝缘层一旦破损，轻则造成测试数据偏差，重则引发测试过程中的对地放电风险。实际选型安装时，这个部件的轴向厚度需要和油箱壁的加强筋厚度匹配，安装面的平面度公差控制在0.1mm以内，保证和密封垫贴合后无间隙，穿线通道的内径尺寸要比常用测试引线的外径大2mm左右，既方便引线快速穿入，又不会因为间隙过大导致密封胶塞无法卡紧。设计过程中没有采用复杂的曲面结构，所有棱边都做了倒钝处理，一方面是降低加工时的铣削难度，常规数控铣床一次装夹就能完成基座外形和穿线槽的加工，不需要定制特殊成型刀具，另一方面也减少了电场集中的尖角区域，在高电压测试场景下，尖角位置容易产生电晕，长期电晕会加速周边绝缘材料老化，倒钝处理能有效降低局部场强，

　　提升测试过程的安全性。这类部件在现场作业时，经常需要反复拆装，所以基座的材质选用具备一定强度的绝缘工程材料，既满足绝缘性能要求，又能承受多次拆装的压紧力不会开裂，穿线通道的排布间距严格遵循电力安全作业规范，不同通道之间的绝缘爬电距离满足10kV电压等级的测试要求，不需要额外增加绝缘隔板就能保证相间绝缘可靠。很多现场测试人员反馈，传统的圆形穿线板在多根引线同时穿过时，容易出现引线交叉缠绕的情况，不仅整理引线耗费时间，还可能因为引线接触导致测试信号干扰，这个部件的独立矩形通道设计，把每相引线约束在独立空间内，穿线时就能直接按相序排布，省去了现场整理引线的步骤，也避免了引线交叉带来的信号干扰问题。安装边界方面，

　　这个部件的外圆直径比安装位的密封槽外径大5mm，保证压紧后密封胶条完全被基座覆盖，不会出现胶条外露被紫外线老化的问题，基座背面设计有一圈浅槽，用来嵌入密封胶圈，安装时不需要额外涂抹密封胶，靠螺栓压紧就能实现IP65级别的防护，适合户外变电站的露天作业环境，哪怕遇到降雨天气，也不会有水顺着安装缝隙进入变压器内部。
