三角安装式电力变压器拉合结构件

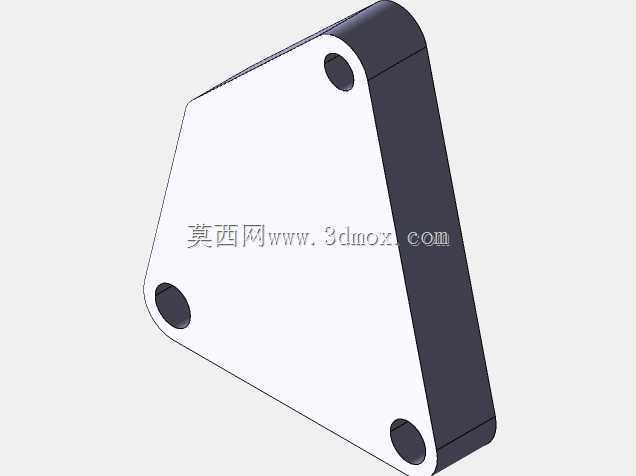

　　在电力输配系统的变压器装配环节，这类三角构型的拉合结构件是保障器身内部组件定位稳定性的关键配套零件，日常多应用于中小型油浸式或者干式变压器的内部绕组压紧、绝缘件拉合定位场景，替代传统的长条式拉板结构，适配紧凑型变压器的内部狭小装配空间。从实际使用场景来看，这类零件安装在变压器铁芯与绕组端部的三角排布安装位，三个安装孔刚好对应器身上预设的三个固定点位，通过螺栓穿接后实现相邻绝缘组件、绕组压块之间的拉紧贴合，避免变压器运行过程中因电磁振动出现组件移位、绝缘间隙变化的问题，尤其适配容量在315kVA到1000kVA区间的配电变压器，这类变压器内部空间紧凑，传统矩形拉板会挤占绝缘油的流动通道，三角构型的结构件刚好能留出足够的散热流道间隙。

　　从功能特性上看，该结构件采用厚薄结合的复合构型，主体承载面为平整的高强度绝缘基材贴合面，侧边为加厚的受力支撑边，三个安装孔位做了沉孔倒角处理，螺栓锁紧后螺栓头不会突出结构件表面，避免出现尖端放电的风险，同时三个孔位的中心距经过严格的公差匹配，和器身上的安装柱同轴度误差控制在0.1mm以内，安装时不需要额外修配就能直接对位锁紧，减少现场装配的调整工作量。结构件的斜边轮廓完全避让开绕组端部的出线位置，不会和高低压引线产生干涉，同时斜边的流线型轮廓能减少绝缘油流过时的阻力，让变压器内部的热油循环更顺畅，降低局部过热的风险。

　　设计思路上，这类拉合件没有采用常规的对称矩形结构，而是根据变压器内部三角区域的可用空间做了轮廓适配，在保证三个安装点连接强度的前提下，尽可能切除了非承载区域的多余材料，既降低了零件自身重量，也减少了对内部空间的占用。结构件的厚度经过受力仿真校核，在承受绕组轴向压紧力的1.5倍过载拉力时，最大变形量不超过0.05mm，不会出现拉裂或者永久变形的问题，侧边的加厚边做了圆弧过渡处理，没有尖锐棱角，避免安装过程中划伤绝缘层或者操作人员。从安装边界来看，该结构件的三个安装孔分别位于三角轮廓的三个角位，安装时不需要额外的工装定位，只要将三个孔对准预装的螺栓柱推入即可，整体结构的最大外轮廓尺寸适配对应容量变压器的端部安装空间，和相邻的绝缘筒、压钉座之间保留至少5mm的安全间隙，不会出现装配干涉，同时结构件的表面做了哑光绝缘处理，表面电阻率满足高压绝缘要求，不会在高电场环境下出现表面爬电的问题。

　　在实际运维场景中，这类三角拉合件的拆装也十分便捷，松开三个固定螺栓就能直接取下，不需要拆解周边的引线或者其他组件，能大幅缩短变压器内部检修的作业时间，相比传统的一体式拉板结构，这种分体式三角拉合件如果单个点位出现损坏，不需要整体更换整套拉固结构，只需要替换对应位置的零件即可，降低运维成本。同时该结构件的构型也适配自动化装配线的抓取要求，平整的主表面可以被真空吸盘直接抓取，三个孔位可以作为定位基准配合自动送料螺栓设备完成自动锁紧，适配现在变压器制造企业的自动化产线升级需求，不需要对现有产线做大幅改造就能直接投入批量装配使用。
