偏远地区无人机急救运载舱结构设计

　　做这个舱体结构的建模时，最先考虑的是偏远无路网区域的救援落地场景——很多山区、牧区、地质灾害后的断通区域，常规急救车辆根本无法抵达，无人机垂直起降不需要铺装路面的特性，刚好能补上这最后一段的救援缺口，但普通无人机货舱根本不满足急救设备的装载、防护要求，所以整个结构的设计逻辑完全围绕急救场景的实际约束展开。

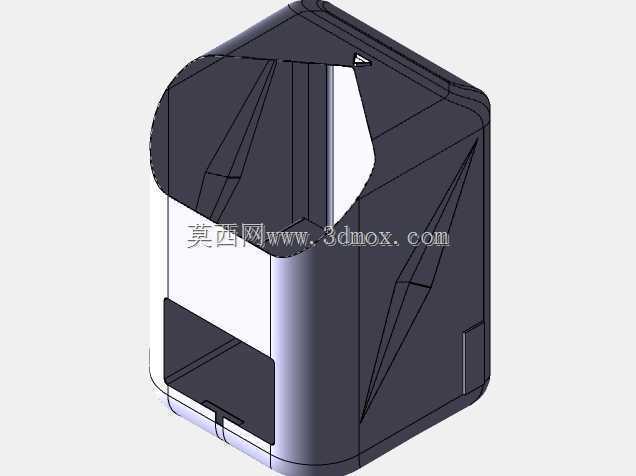

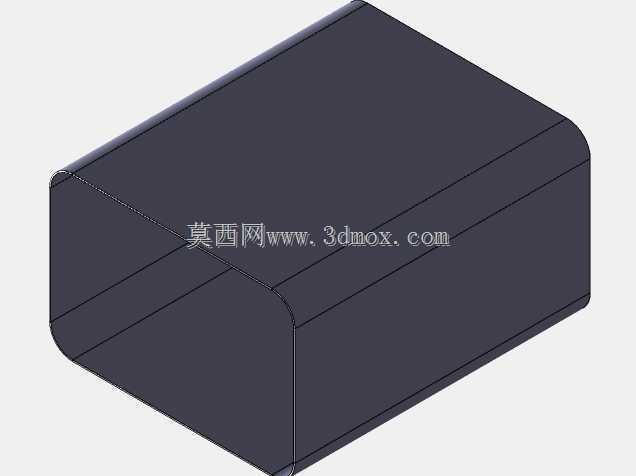

　　先讲外形的设计考量，整体采用切角方舱构型，没有做多余的弧面凸起，一方面是适配多旋翼无人机的底部挂载架安装边界，切角处理能避开无人机起落架的收放行程，不会在起降阶段出现结构干涉；另一方面方舱的内部空间利用率比弧面舱高17%左右，能在有限的挂载重量配额里塞下更多急救物资。舱体顶部做了内凹的快装挂接槽，槽位的孔位是按照主流大载重多旋翼无人机的挂载标准做的等距排布，挂接时不需要额外定制转接板，直接用标准快拆销就能完成固定，单人操作两分钟内就能完成舱体和无人机的拆装，适配应急场景下的快速出动要求。

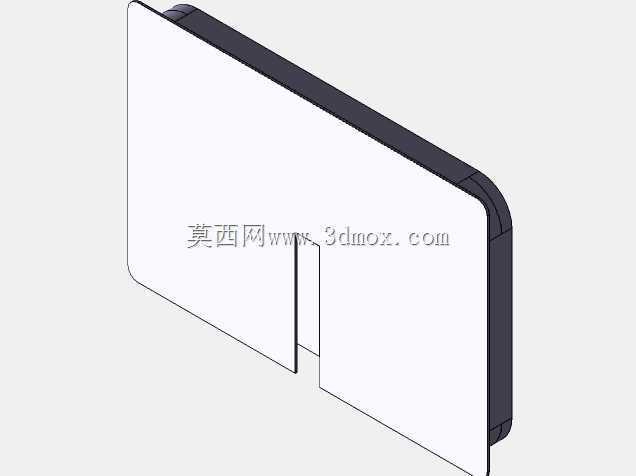

　　舱体的功能分区是按照急救流程排布的，靠近舱门的下部区域是开放存取格，用来放置止血包、绷带、自动体外除颤仪这类需要第一时间取用的急救器材，格位做了弹性卡扣固定，避免无人机飞行过程中器材晃动移位；上部的封闭仓是温控储物区，用来存放需要恒温保存的急救药品、血液制品，仓壁预留了半导体制冷片的安装位，建模时已经把制冷片的走线槽、散热风道的避让空间做了预留，不需要后期再做结构切削。舱门采用上翻式的开合结构，合页位置做在舱体顶部前缘，开合角度能达到120度，完全打开后不会遮挡存取口的操作空间，门体边缘做了一圈嵌入式的密封胶条槽，安装胶条后能达到IP54的防护等级，野外飞行时遇到小雨、扬尘天气也不会让舱内的急救物资受潮受污。

　　再讲结构强度的设计细节，舱体的壁厚是按照3kg额定载重做的有限元优化，主体壁厚2mm，在挂接槽、舱门合页、卡扣受力这些应力集中的位置做了局部加厚到3.5mm，同时在舱体内侧加了四条纵向的加强筋，筋高8mm，既不会占用太多内部储物空间，又能让整个舱体的抗冲击强度提升40%，就算无人机在迫降时舱体先触地，也不会出现舱体碎裂导致内部急救物资损毁的情况。舱体底部做了四个突出的缓冲垫安装位，安装橡胶缓冲垫后，在无人机降落接触地面的瞬间能卸掉60%左右的冲击载荷，保护舱内的精密急救设备不受震动损坏。

　　安装边界这块，整个舱体的外部轮廓尺寸控制在280mm220mm350mm以内，挂载在无人机底部时，不会超出无人机的旋翼投影范围，飞行时不会产生额外的气动干扰，不会影响无人机的飞行稳定性。舱体的自重控制在800g以内，按照主流大载重多旋翼无人机5kg的挂载上限算，剩下的4.2kg载重配额完全能满足单次急救任务的药品、器材装载需求。另外舱体侧面预留了标识粘贴的平整区域，能粘贴红十字标识、反光条，方便地面人员快速识别无人机的救援属性，在复杂地形里也能快速定位降落的无人机位置。

　　做建模的时候特意把所有的安装孔位、配合公差都按照实际加工的要求做了标注，比如快装挂接槽的销孔公差是H7，和标准快拆销的配合间隙控制在0.02mm以内，不会出现挂载后舱体晃动的情况；密封胶条槽的尺寸是按照市面上常用的3mm直径发泡胶条做的，装配后胶条的压缩量在30%左右，刚好能达到密封要求又不会让舱门的开合阻力过大。整个舱体的结构没有做复杂的曲面特征，不管是用3D打印做小批量试制，还是开模做注塑量产，都能直接用这个模型出加工程序，不需要再做结构简化。
