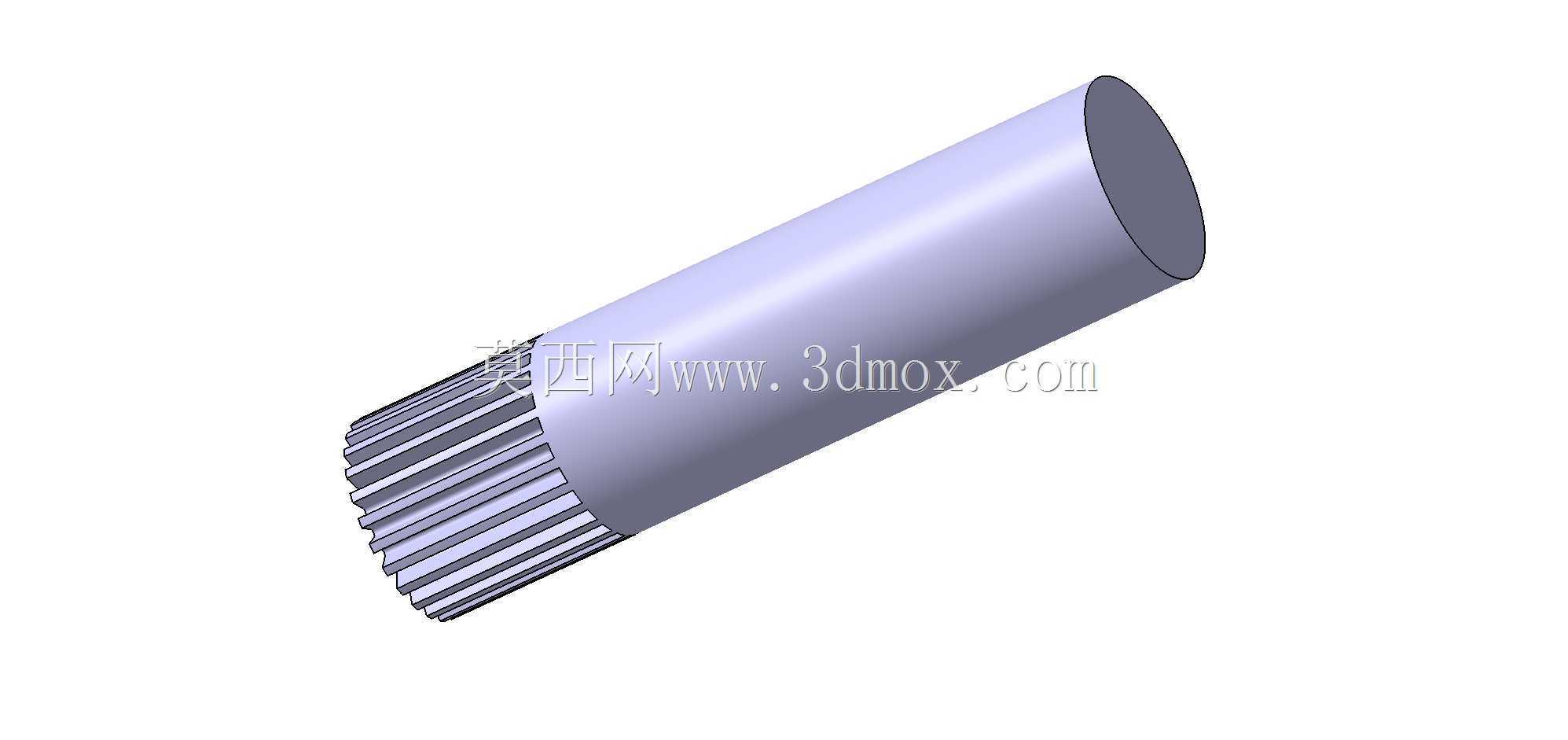

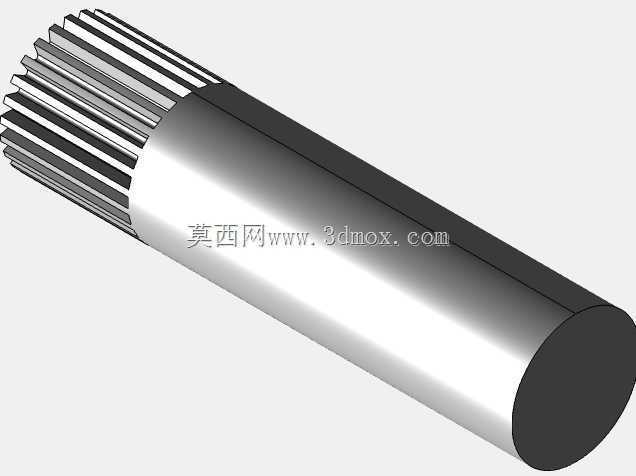

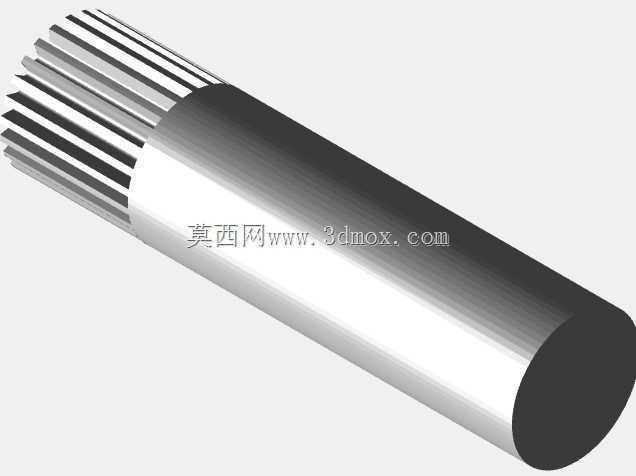

直径25mm渐开线花键齿轮轴结构设计

　　在中小功率传动系统的布局设计中，轴类零件的结构合理性直接决定了整套传动机构的运行稳定性与维护成本，这款直径25mm的齿轮轴，是针对紧凑安装空间下的扭矩传递需求设计的专用传动构件，区别于普通光轴与分体式齿轮传动结构，它将啮合传动段与支撑轴段做了一体化设计，从根源上消除了齿轮与轴装配间隙带来的传动回差，也减少了装配环节的同轴度调校工作量。

　　从实际应用场景来看，这类轴件常被用在小型减速箱、电动工具传动端、小型设备进给机构以及低压配电设备的操作传动链路中，尤其是在安装轴向空间受限、无法容纳分体式齿轮+平键连接结构的场合，一体化的齿轮轴能在保证扭矩传递能力的前提下，大幅压缩传动组件的轴向占用尺寸。设计阶段首先确定的是光轴段的直径参数，25mm的轴径是经过扭转强度与弯曲刚度校核后选定的，在常用的45号钢调质处理工况下，该轴径可以稳定传递额定范围内的静扭矩与交变冲击载荷，不会出现轴段扭转变形或者支撑段挠曲超差的问题。

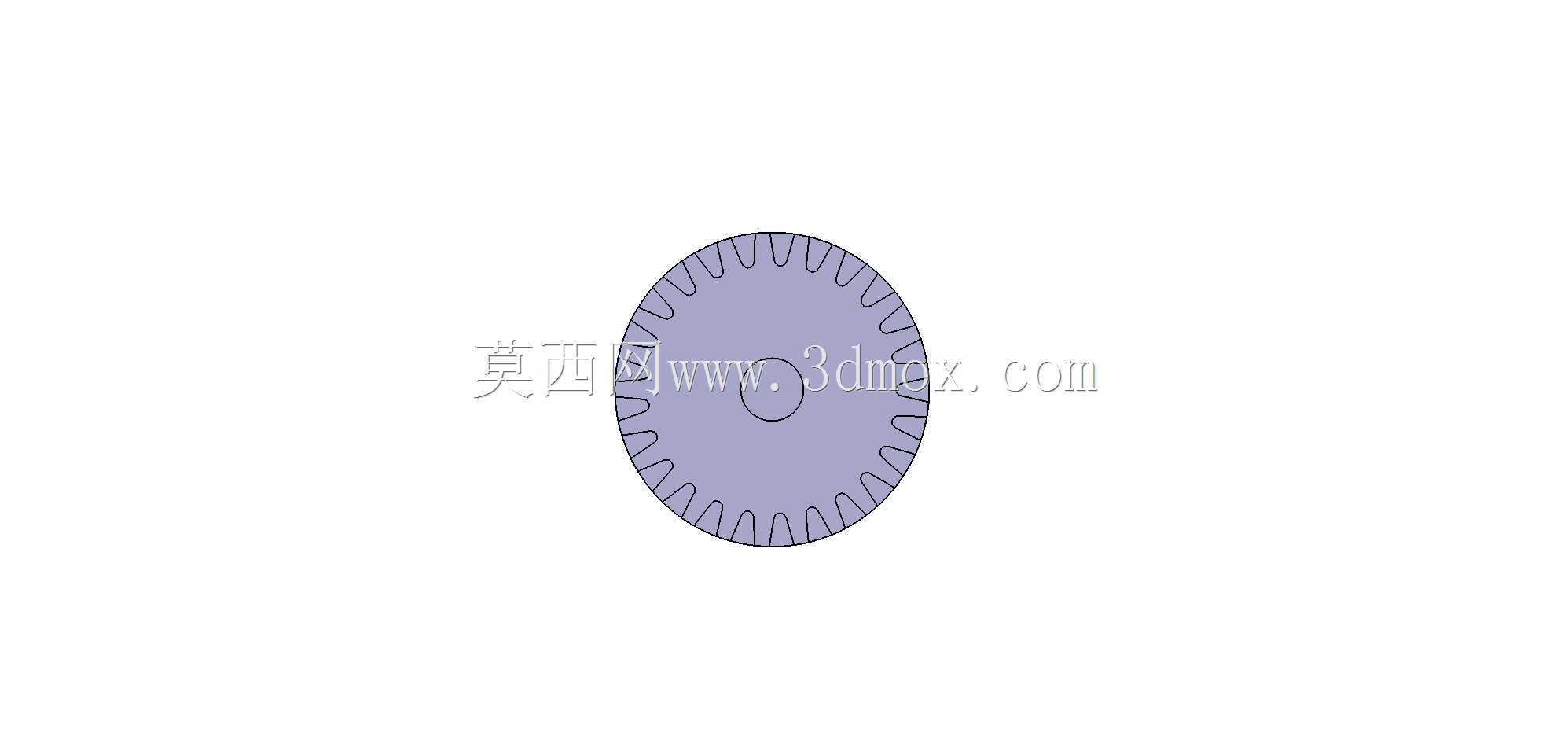

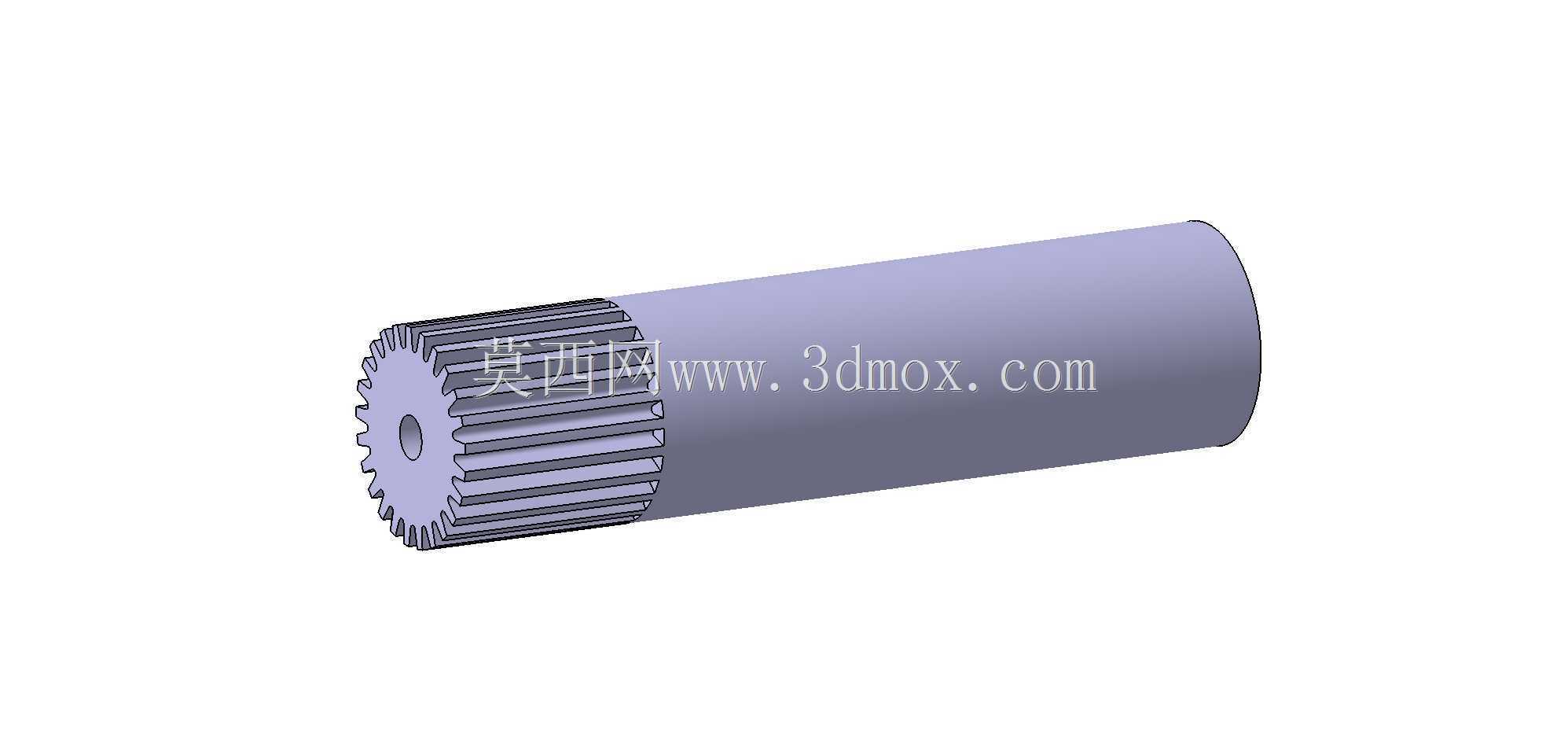

　　轴端的花键齿段采用的是等模数渐开线齿形设计，齿向与轴中心线保持严格平行，这种齿形相比矩形花键有着更好的齿根强度，啮合过程中齿面接触应力分布更均匀，能承受更大的瞬时冲击载荷，同时渐开线齿形具备自动定心的特性，在与配套内花键套装配时，不需要额外做高精度的同轴度找正，依靠齿面啮合就能自动对齐旋转中心，大幅降低了装配难度。齿段的长度是根据配套啮合件的滑动行程与啮合宽度确定的，既保证全负载工况下有足够的齿面接触面积，避免齿面压溃失效，也不会因为齿段过长造成材料浪费与加工成本上升。

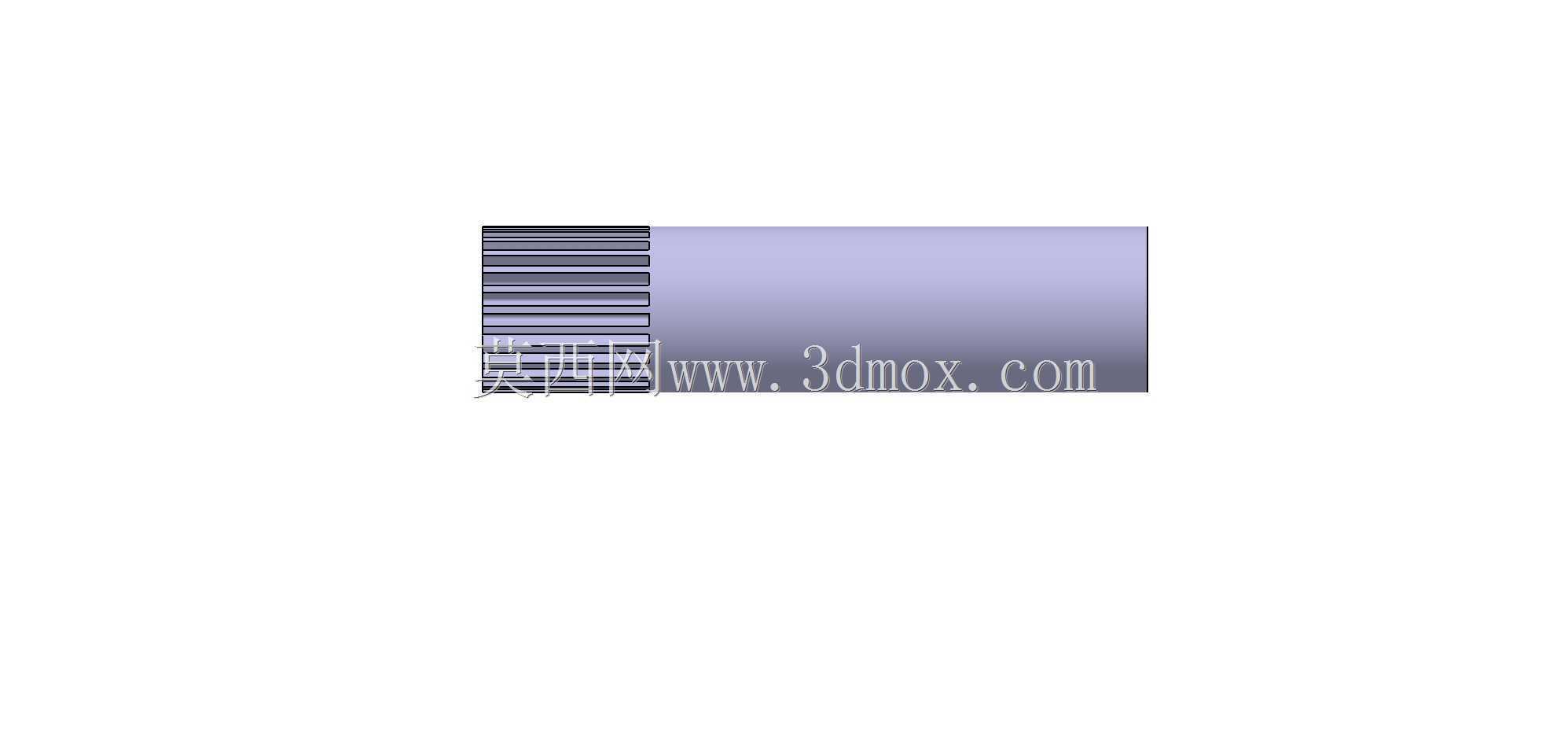

　　在安装边界的考量上，光轴段的圆柱面是作为轴承安装位设计的，表面粗糙度与圆柱度公差都按照轴承配合的精度要求设定，装配时可以直接适配标准内径的滚动轴承，不需要额外加装轴套或者衬套，轴段上预留的台阶位置可以作为轴承内圈的轴向定位面，装配时通过轴肩实现轴承的轴向固定，不需要额外加工卡簧槽或者锁紧螺纹，简化了零件的加工工序。齿段与光轴段的过渡位置做了圆弧倒角处理，避免应力集中导致的轴段断裂风险，这一细节在交变载荷频繁的传动场景中尤为重要，很多轴类零件的早期失效都是因为过渡位置直角加工造成的应力集中点，在反复载荷作用下萌生疲劳裂纹最终导致断裂。

　　设计过程中还充分考虑了加工工艺性，整个零件的所有加工面都可以在普通数控车床上完成外圆粗精加工，齿段可以通过滚齿工艺一次成型，不需要特殊的专用工装夹具，适合中小批量的生产加工，也方便后期维护时的备件替换。齿面的加工精度按照中等传动精度等级设定，既满足常规传动场景下的转速与扭矩传递要求，也不会因为过高的精度要求推高加工成本，在非精密传动的场合下，这种精度等级的齿轮轴完全可以满足长期稳定运行的需求。

　　从功能特性上来说，这款齿轮轴同时承担了扭矩传递与旋转支撑的双重作用，一体化的结构让它的整体刚性比分体装配结构高30%以上，在频繁正反转的传动场景中，不会出现键连接松动、齿轮与轴相对滑移的问题，传动的响应速度更快，回差更小。在实际选型替换时，只需要确认轴段直径、齿段模数齿数以及整体轴向长度，就可以直接替换同参数的失效零件，不需要对周边的安装结构做任何修改，适配性很强。
