手动螺旋压紧式工装夹具三维结构

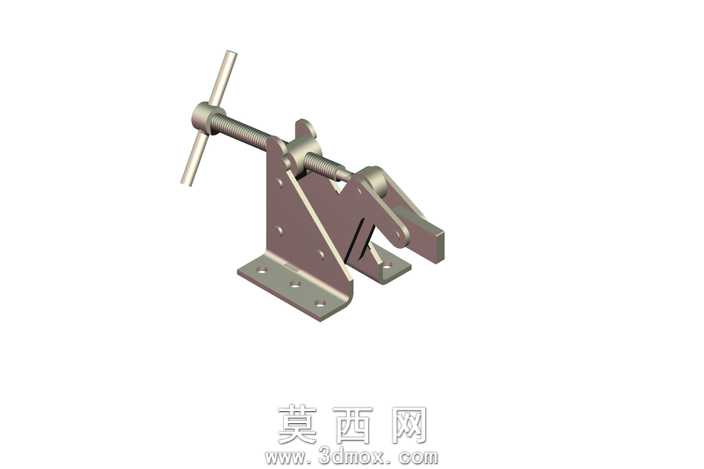

本作品为手动螺旋驱动式压紧夹具的三维数字化模型，建模过程严格遵循机械加工工装的实际设计逻辑，以Autodesk Inventor为核心建模工具，采用自底向上的装配建模思路完成整体搭建。建模阶段首先完成各独立零件的参数化构建：针对带T型手柄的传动螺杆，采用螺旋扫描特征生成梯形传动螺纹，通过拉伸、倒角命令构建杆身与手柄安装结构，保证螺纹参数符合机械传动标准，旋转手柄时可实现平稳的直线进给动作；针对L型安装底座，通过钣金折弯特征模拟实际钢板折弯工艺，预留的四个安装沉孔采用拉伸切除命令生成，孔位尺寸与安装基准面严格对齐，保证夹具可通过螺栓稳固固定在工作台面；针对压紧摆臂与联动铰链结构，通过回转副特征定义各铰接点的运动约束，添加合理的装配间隙避免运动干涉，还原夹具开合过程中的真实运动轨迹。材质与渲染环节，对底座、摆臂等钢制结构件赋予哑光冷轧钢材质，添加细微的表面喷砂纹理与金属氧化质感，对传动螺杆、铰接销轴赋予调质处理后的亮面金属材质，区分不同零件的表面处理工艺；渲染时采用柔和的工业产品打光方案，通过三点布光突出零件的结构轮廓与装配关系，阴影参数调整至软阴影级别，避免生硬阴影遮挡结构细节，最终渲染效果清晰展现夹具的整体形态与各部件连接关系。结构设计上，该夹具采用螺旋进给与杠杆压紧结合的原理，转动T型手柄时螺杆向前推进，驱动铰接的压紧摆臂向下回转，实现对工件的快速压紧，反向转动手柄即可松开工件，整体结构紧凑，压紧力稳定，适合机加工、装配工序中的工件定位装夹使用；建模过程中对所有活动部件添加了运动约束，可直接用于运动仿真验证夹具的开合行程与压紧角度，各零件的建模尺寸均参考通用工装夹具的行业标准，具备实际生产参考价值，可直接用于同类工装的设计参考与教学演示。
