亚轨道穿梭运载飞行器外观结构设计

　　这款升力体布局的穿梭运载器设计，核心面向亚轨道天地往返运输场景，可承担近地轨道载荷投送、亚轨道科学试验搭载、可重复使用运载技术验证等实际用途，区别于传统一次性运载火箭的锥柱式构型，整体采用翼身融合的钝头体设计思路，从结构层面兼顾再入阶段的热防护需求与大气层内滑翔阶段的气动操控效率。

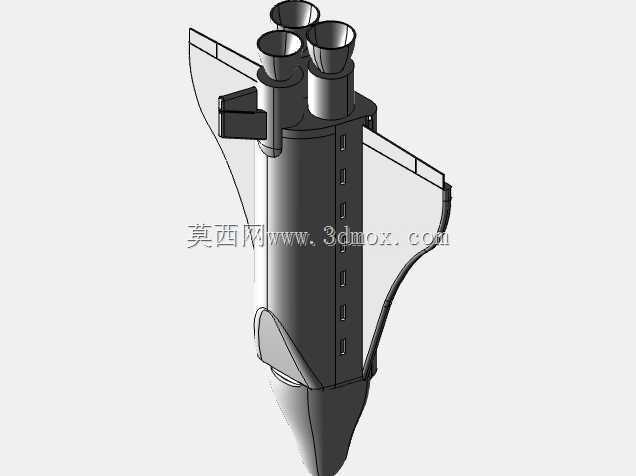

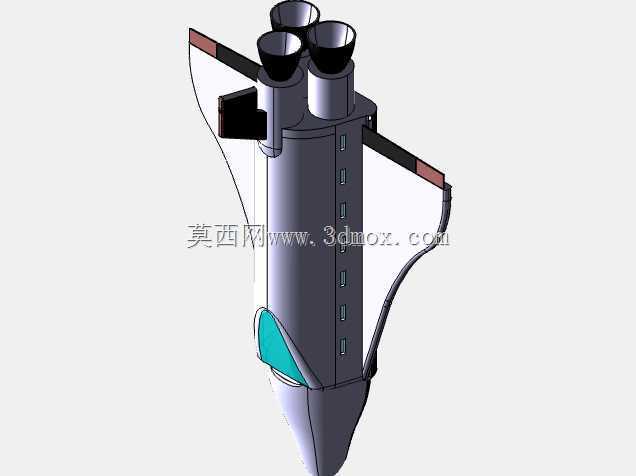

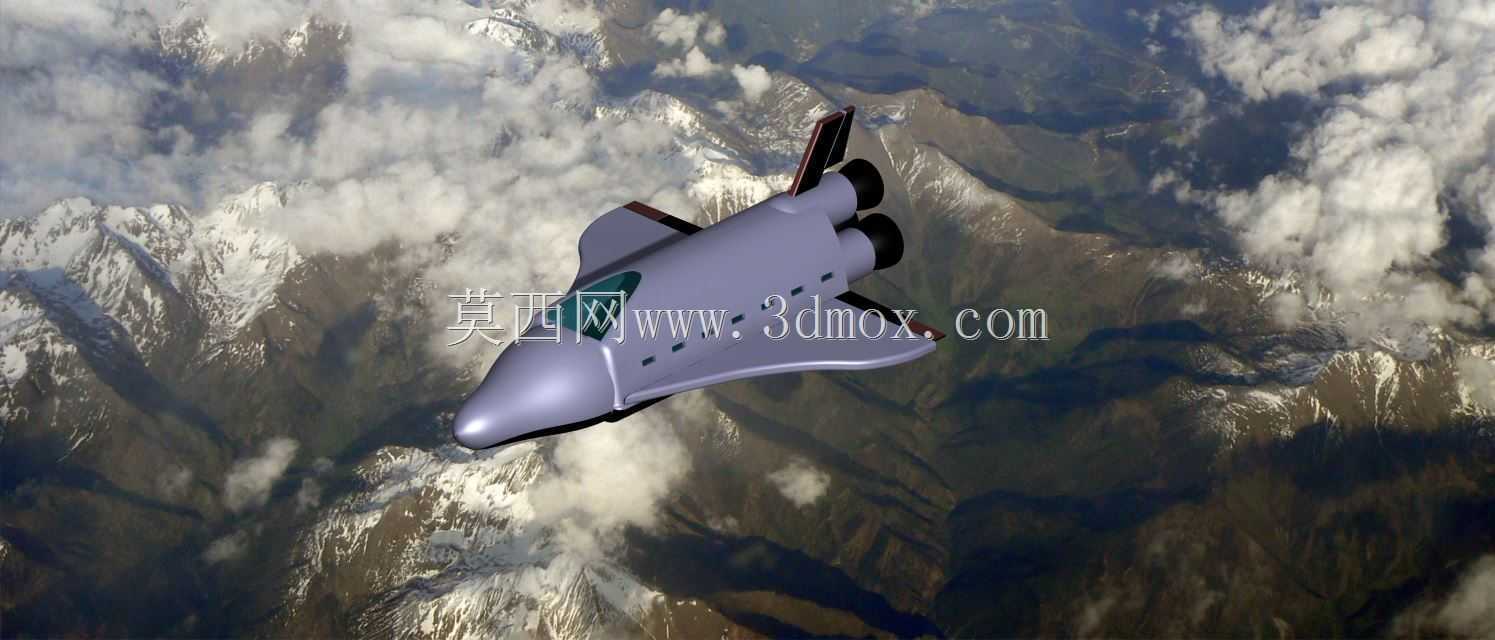

　　从外形尺寸边界来看，整机总长控制在适配中型载机挂载投放的尺度范围内，机身最大宽度不超过载机挂点的横向间距限制，垂尾高度满足载机机腹挂载的净空要求，无需对载机进行大规模改装即可完成挂载与空中投放作业。机身前段采用大钝度圆弧头锥设计，刻意增大头锥驻点区域的曲率半径，在高超声速再入阶段可有效推开前方激波，降低机身壁面承受的热流密度，减少热防护结构的重量占比；头锥后方依次设置乘员/载荷舱段、推进系统舱段，机身两侧融合布置大后掠三角翼，机翼后缘设置独立的升降副翼操控面，无水平尾翼布局，在亚声速滑翔阶段可通过升降副翼的差动与同向偏转，分别实现滚转操控与俯仰姿态调整，垂尾采用双外倾布局，布置在机身尾部两侧，既可以规避发动机喷流的直接冲刷，也能在大迎角飞行状态下避免机身对垂尾的气流遮挡，保证航向稳定性。

　　推进系统采用尾部并联双发动机布局，喷口轴线与机身轴线保持微小的安装角，在爬升阶段可直接提供沿机身轴向的推力，无需额外设置推力矢量机构即可满足常规飞行阶段的姿态配平需求，发动机舱与机身尾部采用一体化整流设计，减少尾部的气流分离阻力，同时在发动机舱外侧预留了反推装置的安装空间，可在着陆滑跑阶段提供减速阻力，缩短着陆滑跑距离，降低对起降跑道的长度要求。

　　机身侧面沿纵向等距设置多扇观察舷窗，对应内部乘员舱的座位排布位置，舷窗采用多层复合透明材料设计，窗框与机身蒙皮采用阶差式连接结构，避免舷窗突出机身表面造成局部热流集中；驾驶舱风挡采用大后掠角整体式设计，与机头曲面顺滑过渡，既可以保证飞行员的前向视野，也能减少高超声速飞行阶段的风挡区域热负荷。

　　在结构设计层面，机身主承力结构采用半硬壳式布局，沿机身纵向布置多根主承力长桁，横向设置隔框支撑蒙皮结构，机翼与机身采用翼身融合的整体连接设计，取消传统的机翼-机身对接接头，减少结构连接点的应力集中问题，同时提升整体结构的传力效率；起落架采用前三点式布局，前起落架布置在头锥后方的载荷舱下方，主起落架布置在机翼与机身连接的翼根区域，起落架舱门采用与机身曲面齐平的设计，关闭状态下无突出台阶，保证整机表面的气动连续性，减少跨声速飞行阶段的阻力增量。

　　从实际应用的适配性来看，这款穿梭机的整体尺寸与重量边界，既可以适配地面垂直发射的运载火箭搭载需求，也可以满足大型载机空中发射的挂载要求，在执行短程亚轨道运输任务时，可依托自身的滑翔能力在常规民用机场完成水平着陆，无需专门的航天发射场回收设施；在结构细节设计上，机身表面预留了多个传感器安装口与热防护瓦的安装定位点，可根据实际任务需求更换不同功能的载荷模块，无需对主体结构进行大规模修改，兼顾不同场景下的使用灵活性。
