乘用车橡胶轮胎外观结构三维数模

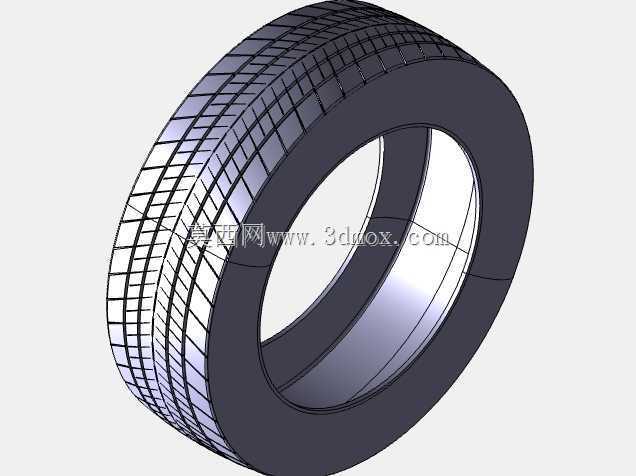

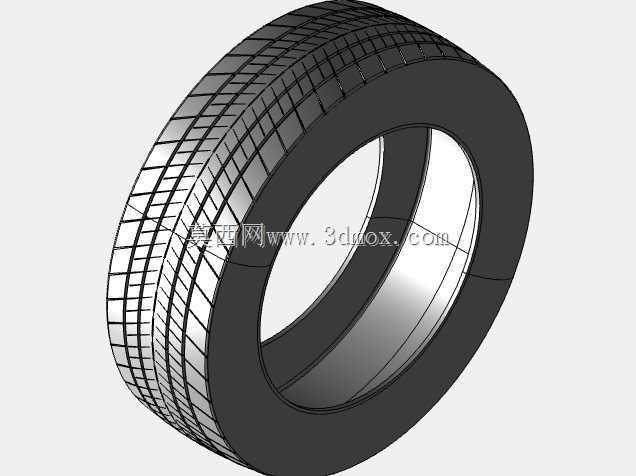

　　在整车行走系统的三维设计流程中，轮胎作为直接与路面接触的核心承载部件，其数模精度直接影响后续悬架匹配、轮眉间隙校核、整车动力学仿真的最终结果。这款轮胎数模还原了民用乘用车子午线轮胎的完整外部结构，胎面部分按照常规公路胎的花纹布局做了等比例还原，纵向主排水槽、横向细花纹沟、胎肩过渡圆角的细节都做了实体化处理，没有采用贴图替代结构的简化方式，能够直接用于整车外饰的间隙面差校核工作。

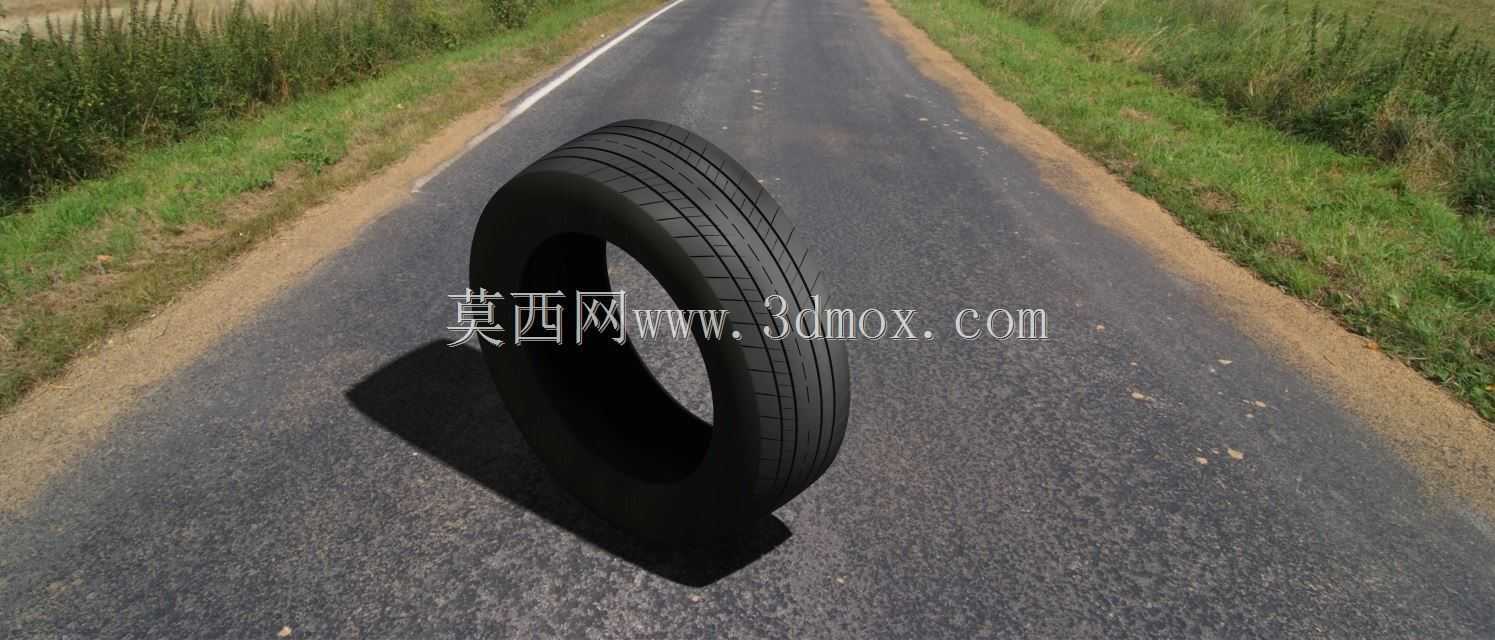

　　从实际工程应用场景来看，该数模可覆盖整车总布置阶段的多类校核需求：在做前轮最大转向角校核时，可直接将数模装配至转向节安装位，模拟轮胎跳动到极限位置、转向打到最大角度时，与轮罩内衬、翼子板、转向拉杆的空间干涉情况，避免实车装配阶段出现轮胎蹭擦周边部件的问题；在做整车外观渲染时，胎面花纹的实体结构能够还原真实的光影效果，无需额外做纹理映射处理，渲染出的整车效果图更贴近实车状态；在做整车质心与载荷分配仿真时，可基于轮胎的外形尺寸赋予对应的橡胶材料密度参数，准确计算车轮部分的簧下质量，为悬架弹簧、减震器的参数匹配提供基础数据支撑。

　　设计思路上，这款数模优先还原了轮胎与整车装配强相关的边界尺寸：胎圈位置的内径尺寸严格匹配常规16寸乘用车轮毂的装配直径，胎侧的高度方向尺寸按照常规扁平比做了等比例缩放，轮胎的最大外径、断面宽度都符合民用紧凑型家用车的轮胎尺寸区间，装配到对应轮毂数模上时，胎圈与轮毂轮辋的贴合面完全重合，不会出现装配错位的问题。胎侧部分做了平滑过渡处理，还原了实车胎侧的弧形轮廓，没有多余的标识字符结构，方便设计人员根据项目需求自行添加轮胎规格、品牌标识等自定义内容，减少后续数模修改的工作量。

　　从安装边界来看，这款轮胎数模的轴向断面宽度控制在205mm区间，适配6.5J宽度的常规铝合金轮毂，轮胎充气后的最大外扩尺寸距离轮毂安装面的偏移量符合常规前置前驱家用车的轮距设计参数，装配后不会超出轮眉的外轮廓边界，也不会与刹车卡钳、轮毂轴承等周边部件产生空间干涉。胎面的花纹深度按照全新轮胎的常规尺寸设计，在做轮胎磨损后的极限状态校核时，可直接对胎面部分做轴向偏移切除，模拟不同磨损程度下的轮胎外形，无需重新构建数模结构，能够有效缩短总布置阶段的校核周期。

　　不同于用于轮胎本体性能仿真的精细数模，这款数模在保证外部结构精度的前提下，对内部的帘布层、钢丝带束层等不可见结构做了简化处理，整体文件体量更轻，在整车装配环境下调用时不会出现卡顿、加载缓慢的问题，适合用于整车级的大装配数模搭建。胎面的花纹块布局采用了不对称花纹的常规设计，外侧花纹块刚度更大，能够支撑车辆过弯时的侧向载荷，内侧花纹沟更宽，能够提升湿滑路面的排水效率，数模中每个花纹块的过渡圆角都做了还原，不会出现尖锐棱角导致的应力集中假象，在做低速碰撞仿真时，能够准确还原轮胎受挤压后的变形边界。
