轻型飞机PiperJ-3Cub机翼骨架结构设计

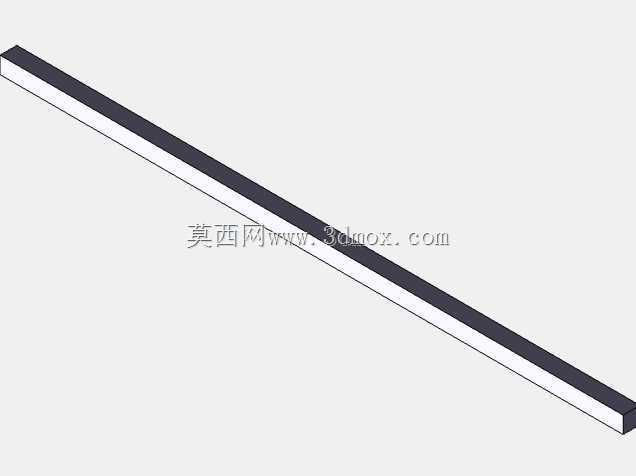

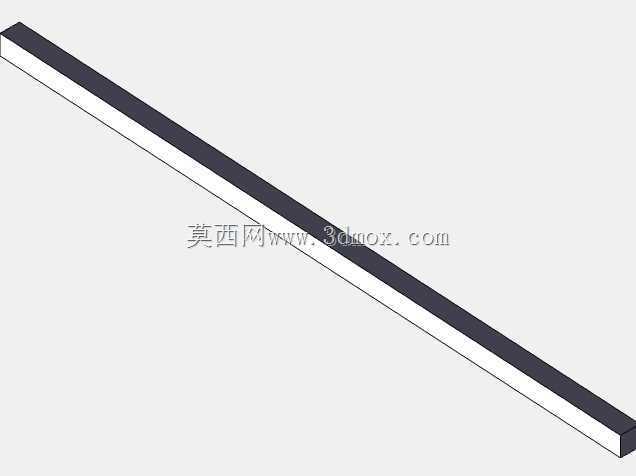

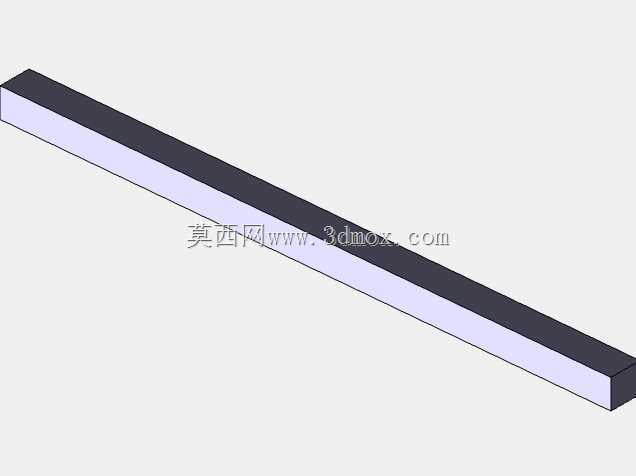

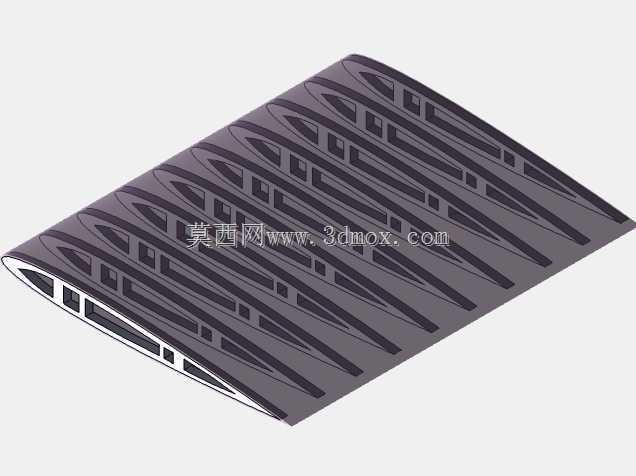

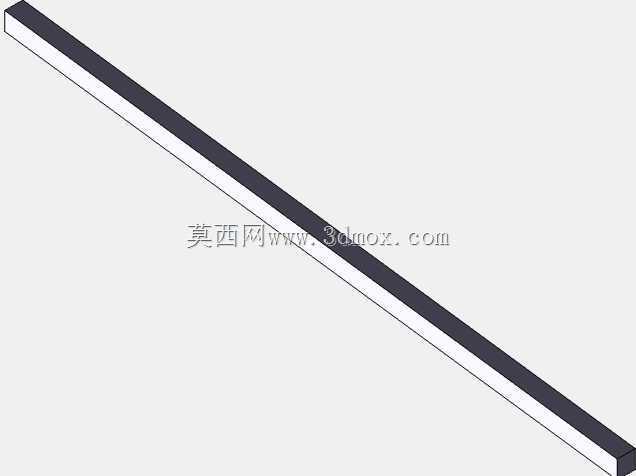

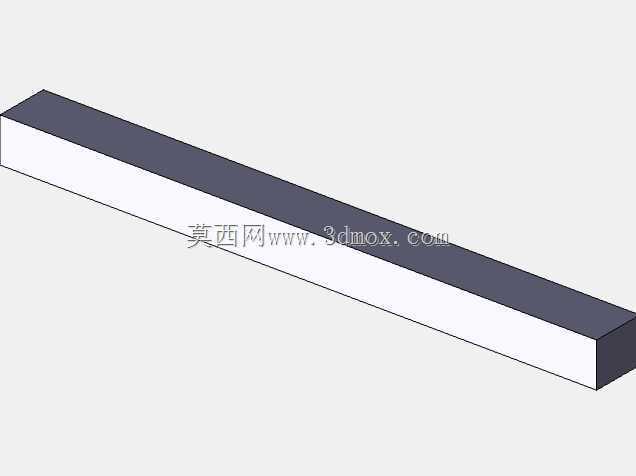

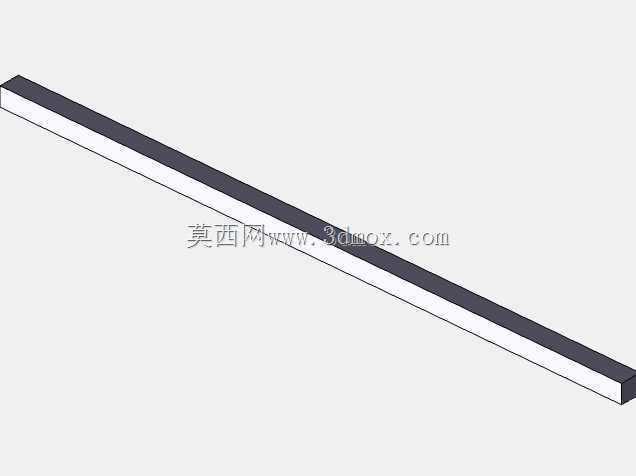

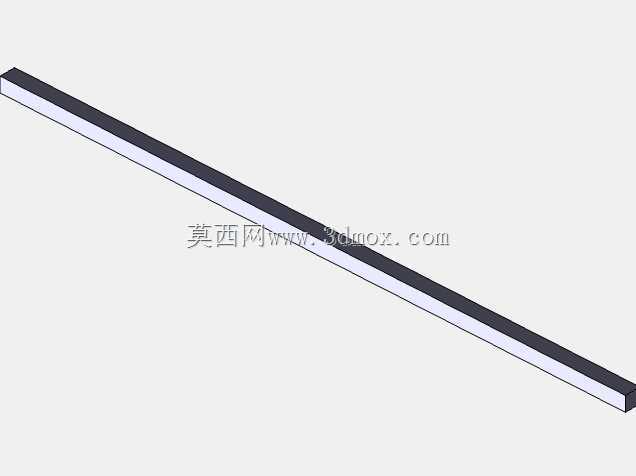

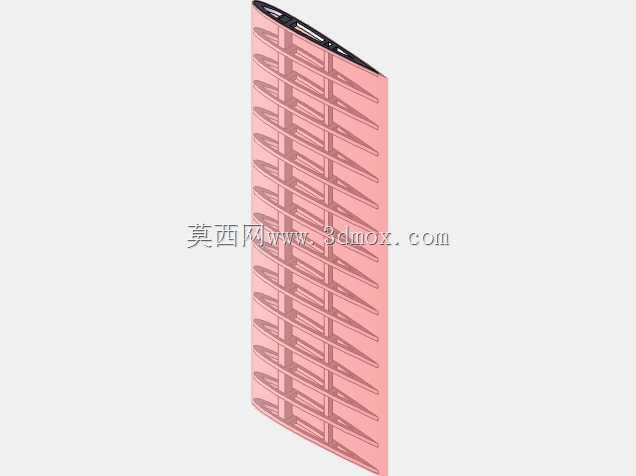

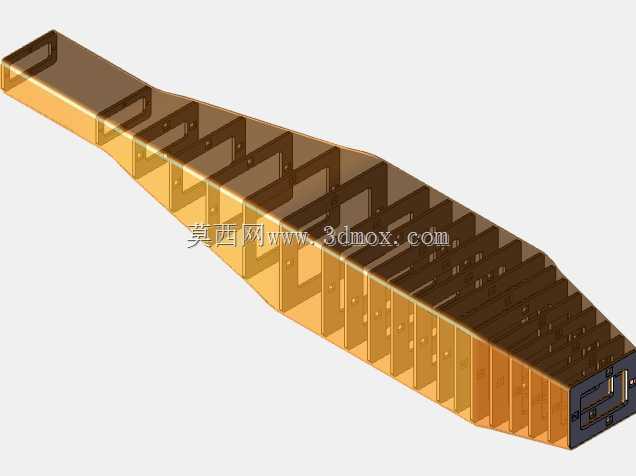

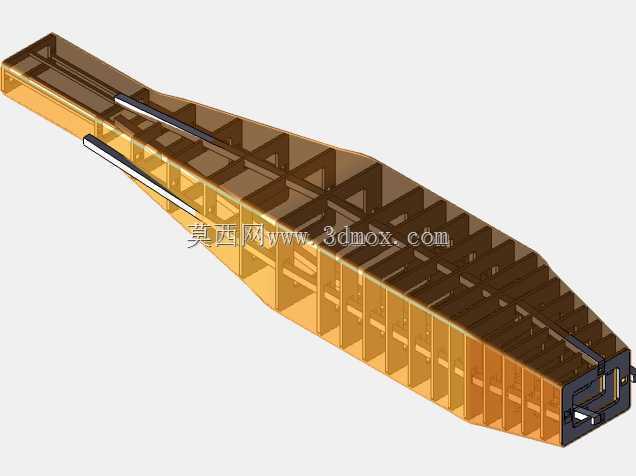

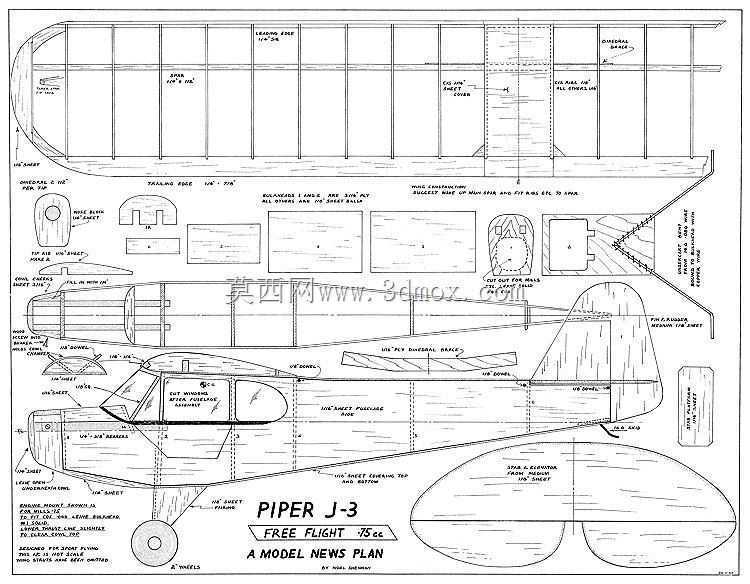

　　本次呈现的结构为轻型通用航空领域经典机型Piper J-3 Cub的机翼承力骨架，该机型作为低速轻型飞机的代表，长期应用于飞行培训、农林作业巡查、低空休闲飞行等场景，其机翼结构的设计逻辑完全围绕低速飞行的载荷特性展开，兼顾结构强度、自重控制与工艺可实现性。从结构形式来看，该骨架采用经典的张臂式单翼布局承力桁架设计，沿机翼展向均匀布置的横向翼肋作为翼型维持构件，每一片翼肋的轮廓都严格匹配该机型低速高升力翼型的截面曲线，确保后续铺设蒙皮后能够获得设计预期的气动外形，避免翼型偏差带来的低速升阻比损失。沿翼展方向贯通的纵向翼梁作为主要承力构件，承担飞行过程中机翼产生的全部弯曲载荷，翼梁与每一片翼肋的连接位置都设置了贴合的定位面，

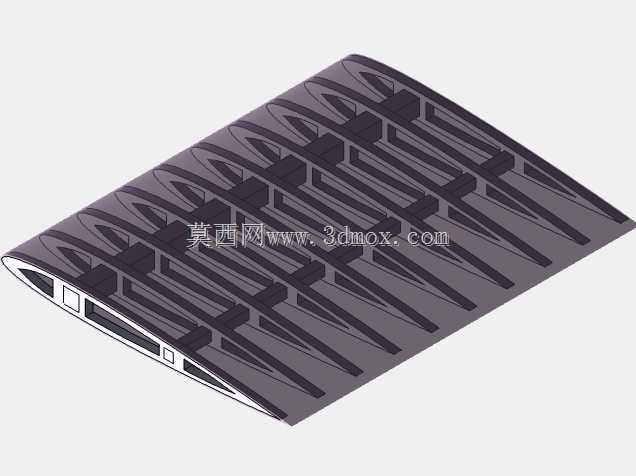

　　通过机械连接的方式实现刚性固定，避免飞行过程中翼肋出现沿弦向的滑移错位。在结构细节处理上，翼肋上开设的连续镂空槽并非单纯为了减重，这些槽位一方面为机翼内部的操纵钢索、燃油管路、航行灯线束提供敷设通道，另一方面通过等强度开孔的设计，在不显著降低翼肋结构刚度的前提下，尽可能去除非承力区域的材料，将机翼整体的结构重量控制在设计阈值内，适配轻型飞机对自重的严苛要求——对于最大起飞重量不足半吨的轻型飞机而言，每减少一克结构重量，都能对应提升有效载荷或续航表现。机翼根部的连接端做了加强结构设计，加厚的连接耳片与高精度的定位孔位，用于和机身的机翼对接接头实现精准装配，连接区域的应力集中位置都做了圆弧过渡处理，避免长期交变载荷作用下出现疲劳裂纹，

　　这对于低速通用飞机的长寿命使用至关重要，这类机型的服役周期往往长达数十年，结构的疲劳可靠性是设计阶段的核心考量指标。从安装边界来看，该骨架的展向长度、弦向宽度、翼型相对厚度都完全匹配原机的设计尺寸，装配时无需额外修配即可与机身接头、前缘蒙皮、后缘襟翼/副翼结构实现对接，翼肋上预留的小孔位分别对应蒙皮铆接定位、内部构件固定、管路卡箍安装的需求，所有孔位的位置度都按照航空装配的公差要求进行控制，减少现场装配时的配钻工作量。设计过程中完全遵循轻型飞机的结构强度规范，针对1G平飞、3G机动、突风载荷等不同工况下的受力分布，对翼梁的截面尺寸、翼肋的板材厚度、连接节点的接触面积做了匹配性调整，比如机翼根部靠近机身的区域翼梁截面更高、

　　翼肋厚度更大，用于承担更大的弯曲弯矩，而靠近翼尖的区域则逐步减小构件尺寸，进一步优化重量分布，降低机翼的转动惯量，提升飞机的低速操纵响应特性。这类桁架式机翼结构的工艺性较好，构件大多采用平面板材加工成型，不需要复杂的三维成型工艺，即便是小型航空维修单位或者个人自制飞机的爱好者，也能够按照图纸完成构件加工与装配，这也是该机型能够长期在民间通用航空领域广泛流行的重要原因之一。结构上没有采用复杂的整体成型构件，全部采用离散构件装配的形式，单个构件的加工难度低，更换维护成本低，当机翼出现局部损伤时，仅需要更换对应位置的翼肋或者局部翼梁段，不需要整体更换整个机翼结构，大幅降低了全生命周期的使用维护成本。在气动适配性上，骨架的翼型选择完全针对低速飞行区间优化，相对厚度较大的翼型能够在较低的飞行速度下提供足够的升力，同时失速速度低，操纵容错率高，非常适合飞行学员的初级训练使用，即便出现操纵失误进入失速状态，也能够很容易改出，这一特性完全依托机翼骨架的翼型精度来保证，因此每一片翼肋的轮廓加工精度、装配后的位置度都有严格的控制要求，避免翼面出现凹凸变形破坏气动连续性。
