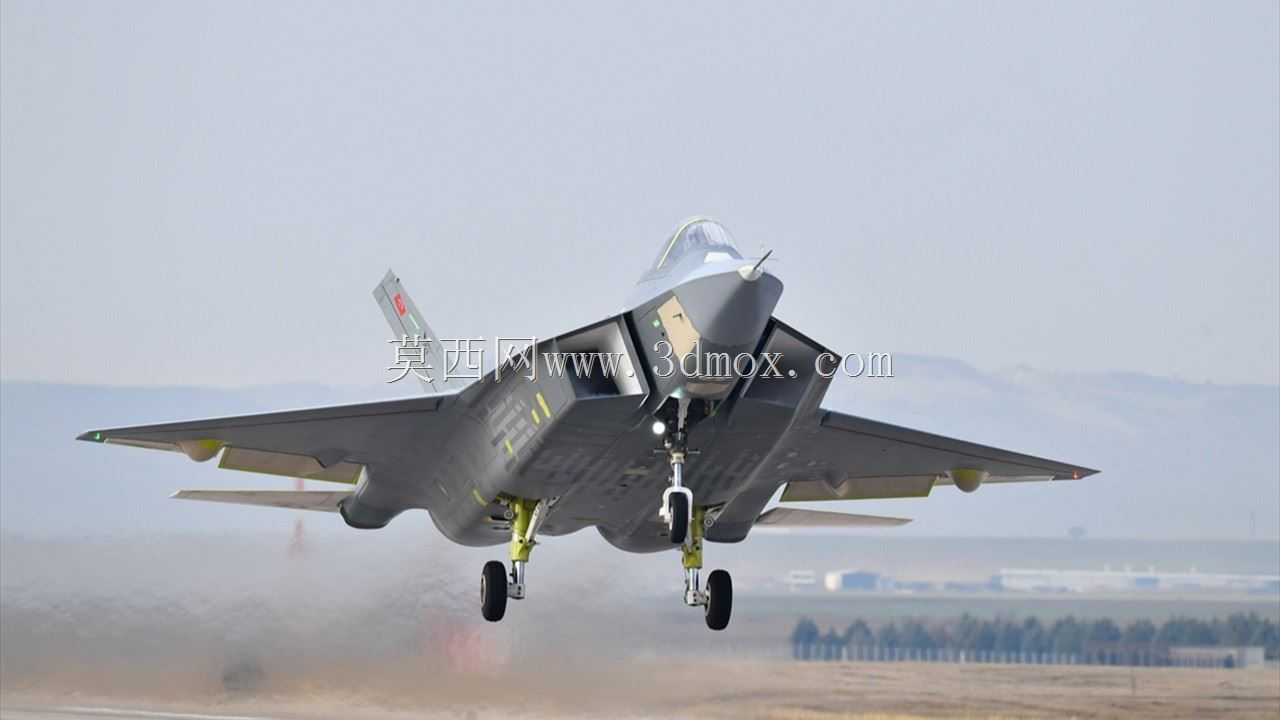

土耳其KAAN第五代隐身战斗机结构设计

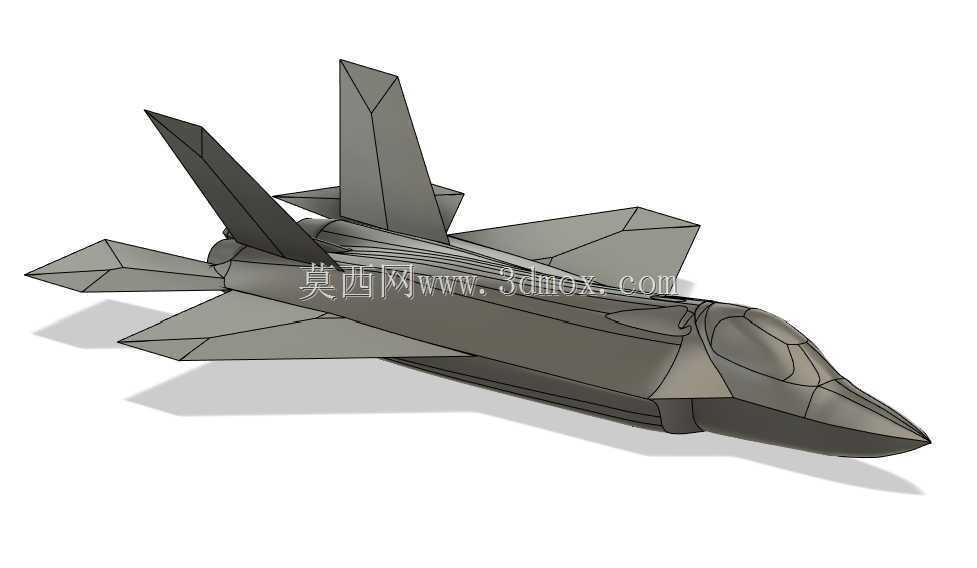

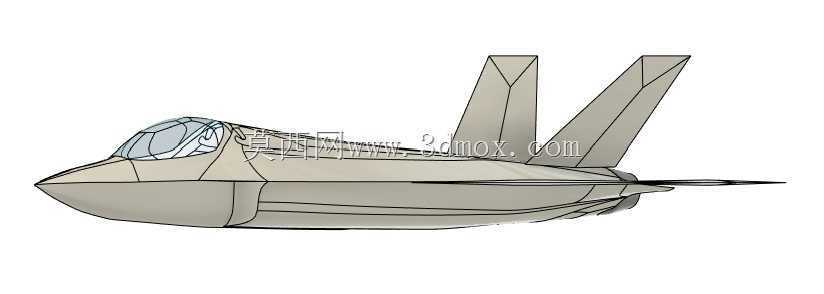

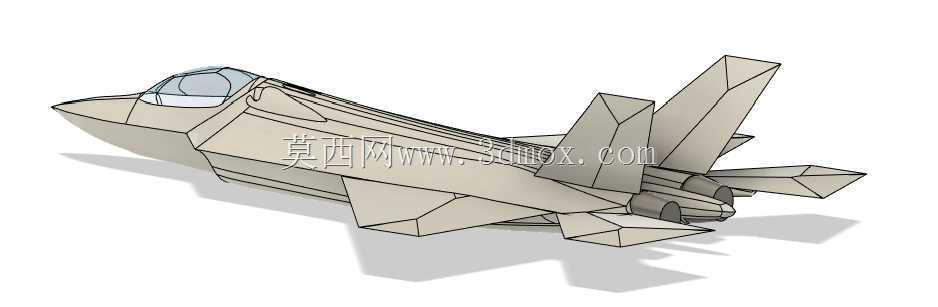

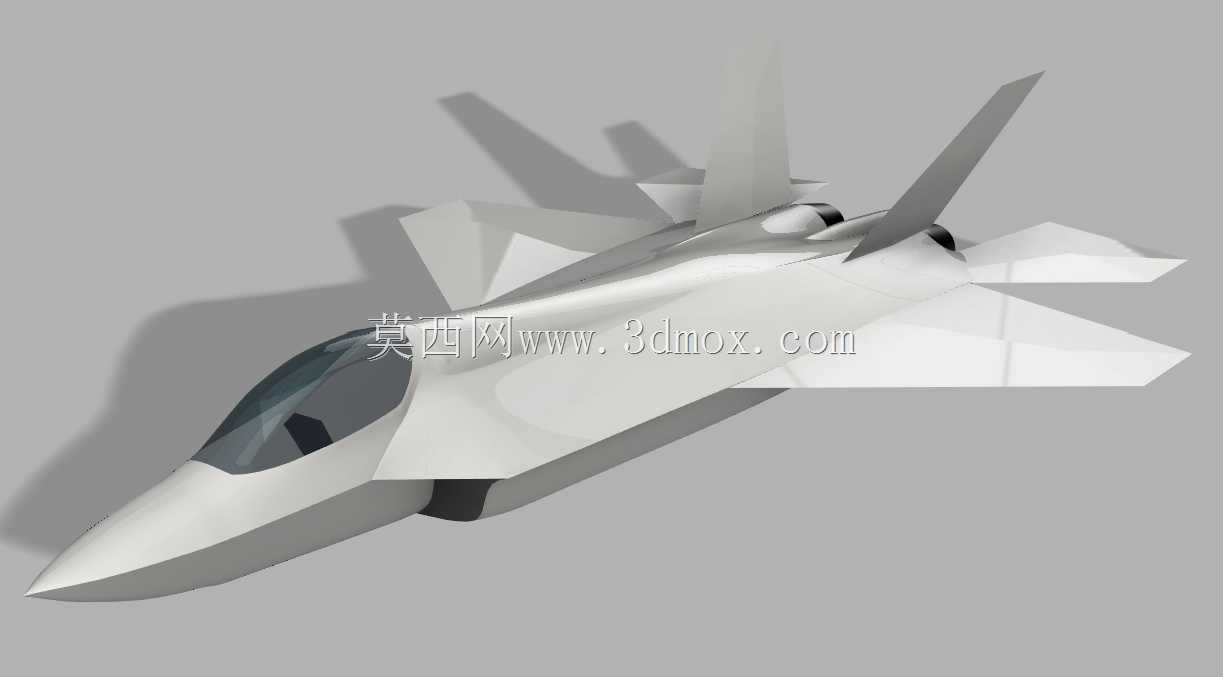

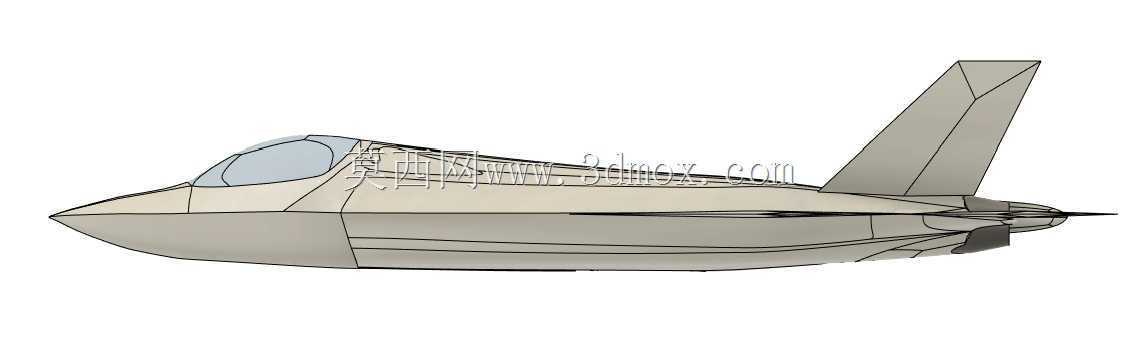

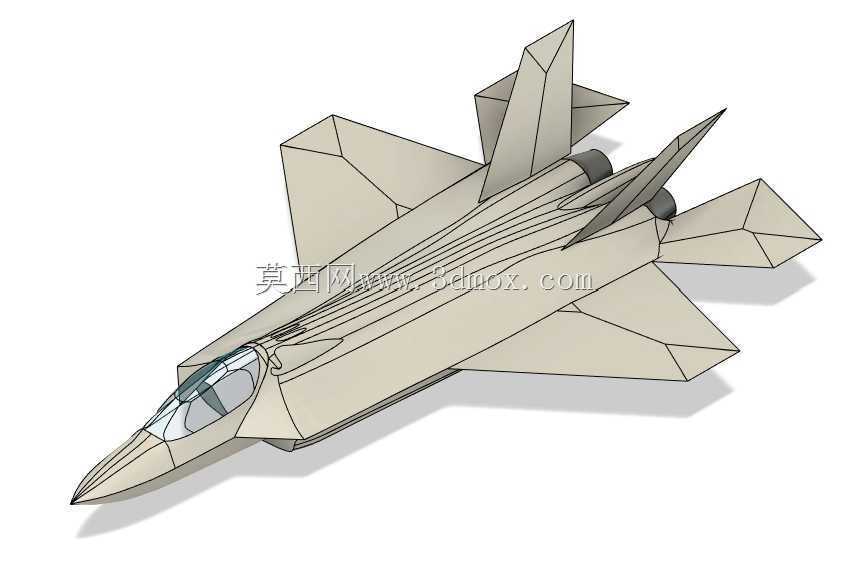

　　该款隐身战斗机的三维结构设计，围绕制空作战、多任务突防的核心使用场景展开，整体气动布局采用双发重型隐身战机的常规布局思路，兼顾超音速巡航能力、大迎角机动性能与全向雷达隐身特性。从结构边界来看，整机长度方向尺寸为33厘米，翼展方向宽度为22厘米，建模过程中严格遵循隐身战机的外形设计准则，机身棱边采用平行对齐设计，将雷达反射波集中到几个窄波束方向，避免全向强散射；座舱盖采用金属镀膜整体式设计，与机身曲面顺滑过渡，消除座舱结构的强反射源。进气道采用背负式与机身侧部结合的优化布局，通过S型弯道结构完全遮挡发动机压气机叶片，避免发动机叶片形成的镜面反射，同时进气道唇口采用切尖菱形设计，与整机棱边平行，进一步缩减雷达散射截面积。机体结构设计上，

　　主翼采用梯形翼设计，翼身融合过渡段做了连续曲面优化，既保证机翼内部足够的燃油装载空间，也能降低跨音速飞行阶段的波阻；全动垂尾采用外倾设计，外倾角度经过气动与隐身双重优化，既可以在大迎角飞行状态下避开机身涡流的干扰，保证航向操纵效率，也能将侧向入射的雷达波反射到非威胁方向，降低侧向雷达反射特征。尾喷管采用锯齿状修型设计，锯齿边缘同样与整机棱边保持平行，在降低后向雷达反射的同时，能够加速高温喷流与外界冷空气的掺混，降低红外辐射特征。机身表面的维护口盖、舱门接缝全部采用锯齿形设计，所有口盖边缘做导电密封处理的结构预留，保证整机表面的电磁连续性，避免缝隙结构形成的雷达散射。从功能特性来看，该结构设计预留了内部弹舱的安装空间，

　　主弹舱位于机身腹部重心位置，可挂载中距空空导弹与精确制导对地弹药，侧弹舱位于进气道外侧，用于挂载近距格斗空空导弹，保证作战状态下弹药全部内置，不破坏整机隐身外形。起落架结构采用前三点式布局，前起落架位于座舱下方，采用双轮结构适配重型战机的起降载荷，主起落架收纳于机身侧部与机翼根部的舱段内，收放机构的运动路径在建模过程中做了完整的干涉校验，保证收放过程中与周边结构无运动干涉。气动设计层面，机头棱边、进气道前缘与边条结构做了一体化融合，在大迎角飞行时能够拉出稳定的脱体涡，为机翼提供额外的涡升力，提升战机的瞬时盘旋能力与大迎角操纵余量；机翼后缘设置襟翼与副翼结构，通过不同角度的偏转组合，

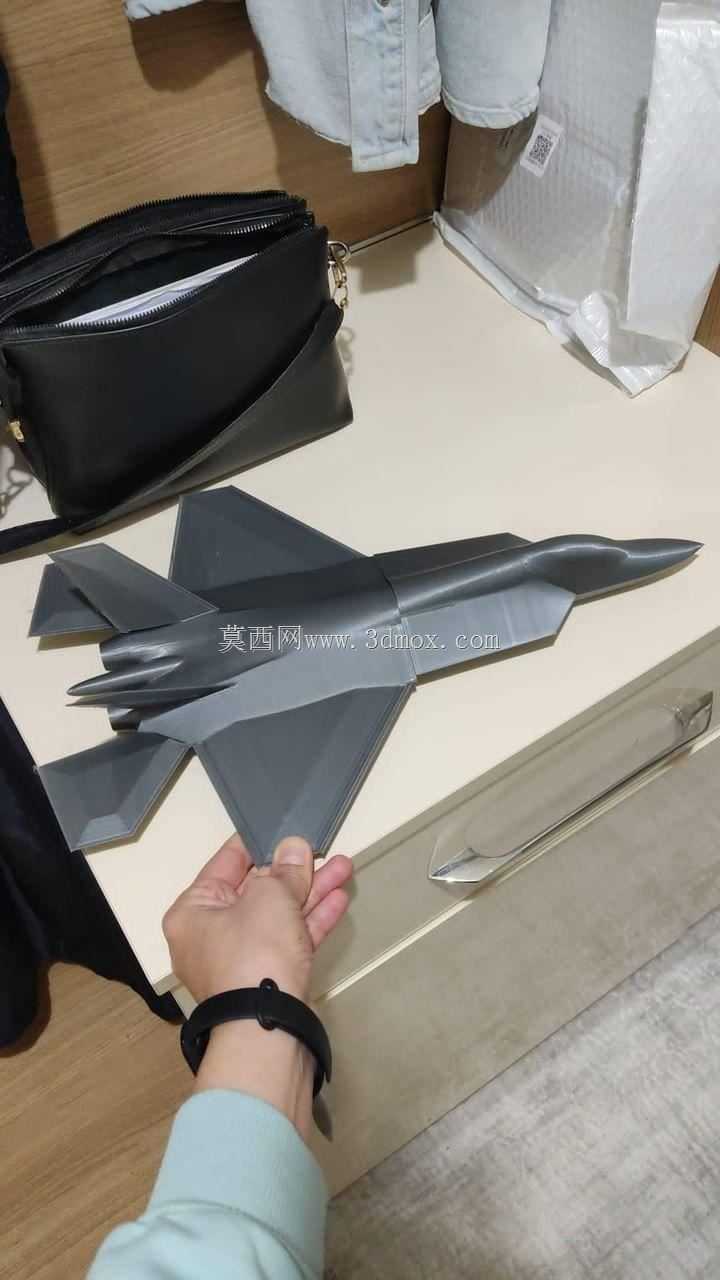

　　兼顾低速起降阶段的增升需求与高速飞行阶段的滚转操纵效率。建模过程中对机体各部件的安装边界做了明确的划分，航电设备舱位于机头雷达罩后方，预留了有源相控阵雷达的安装空间与散热通道位置；机身中部的主承力框采用整体式结构设计思路，在建模中预留了翼梁连接接头、发动机安装节的位置，保证结构传力路径连续，将机翼载荷、发动机推力高效传递到整个机身结构。燃油系统的空间预留覆盖机翼内部、机身背部与垂尾根部的舱段，在保证重心变化范围可控的前提下，最大化内油装载量，提升战机的作战半径。该结构设计可用于航空装备的气动仿真验证、隐身性能仿真计算、3D打印实体模型制作，也可作为军用航空器结构设计的参考案例，帮助结构设计人员理解第五代隐身战机在气动、隐身、结构强度三者之间的权衡设计思路，建模过程中所有曲面均做了G2连续顺滑处理，避免曲面突变带来的气动阻力增加与隐身性能下降，各操纵面的偏转角度范围按照实际战机的操纵需求做了限位设置，可直接用于飞行动画的制作与飞行性能的初步仿真验证。
