全日空涂装波音787-8民航客机精细三维结构

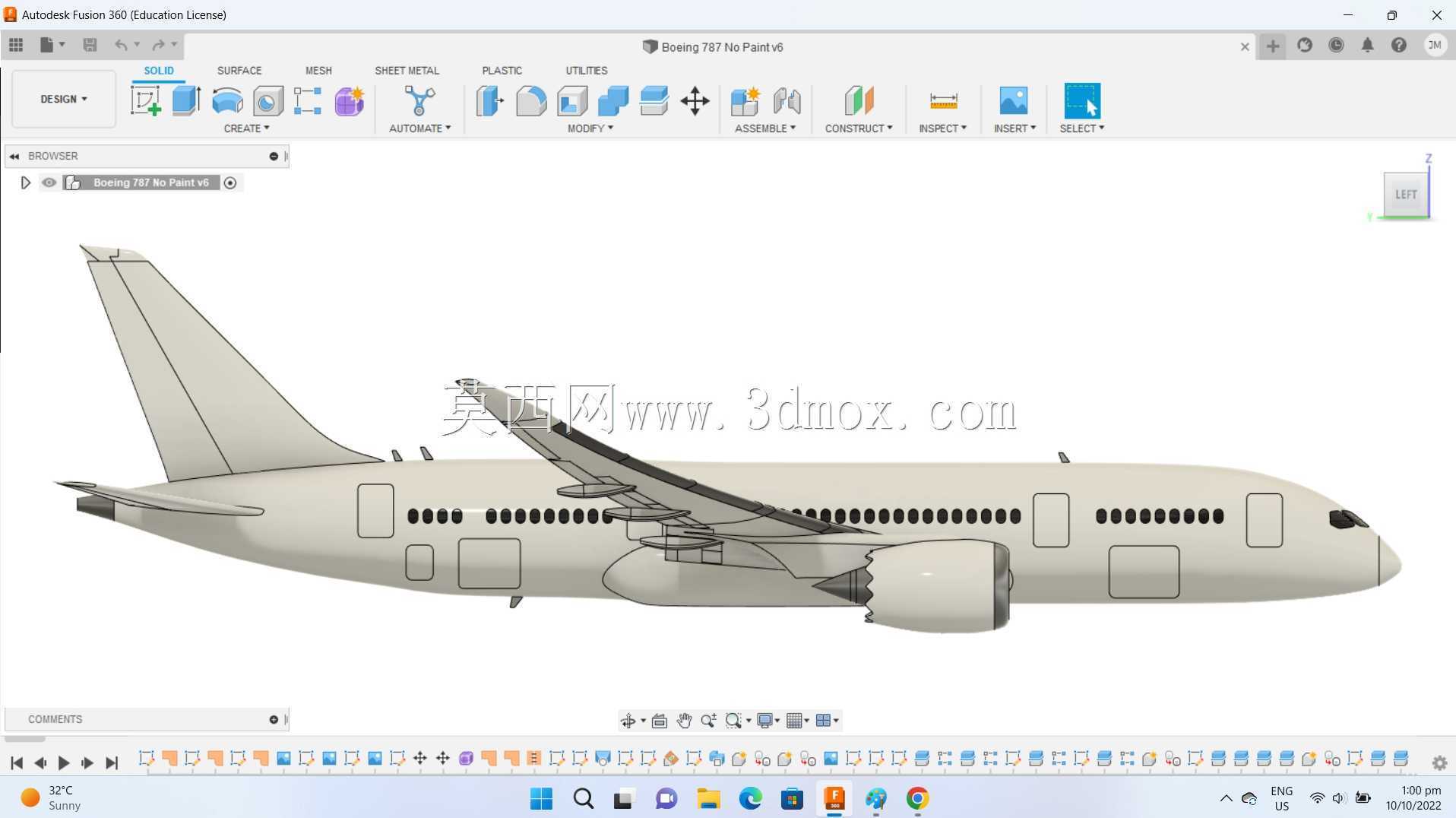

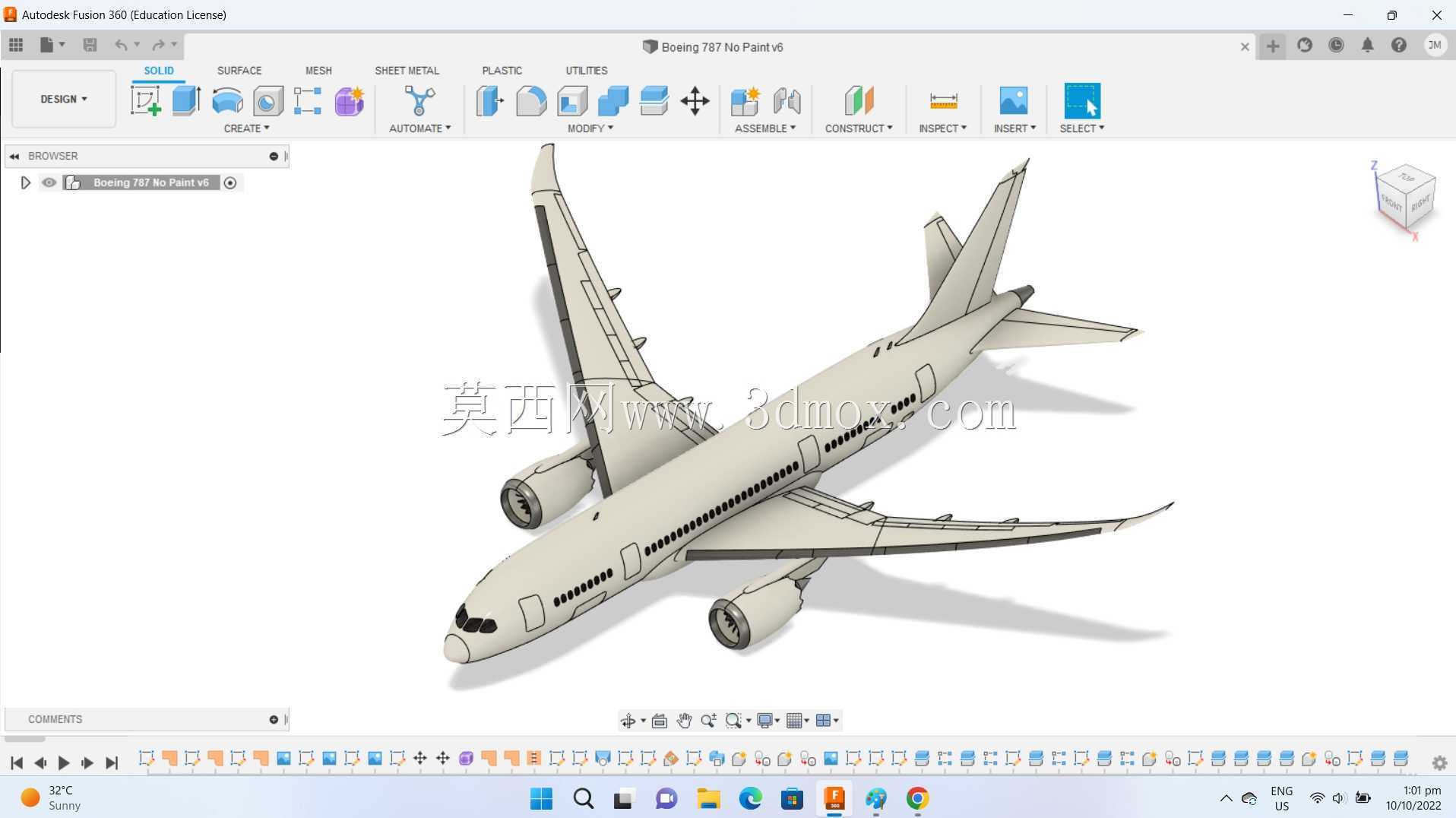

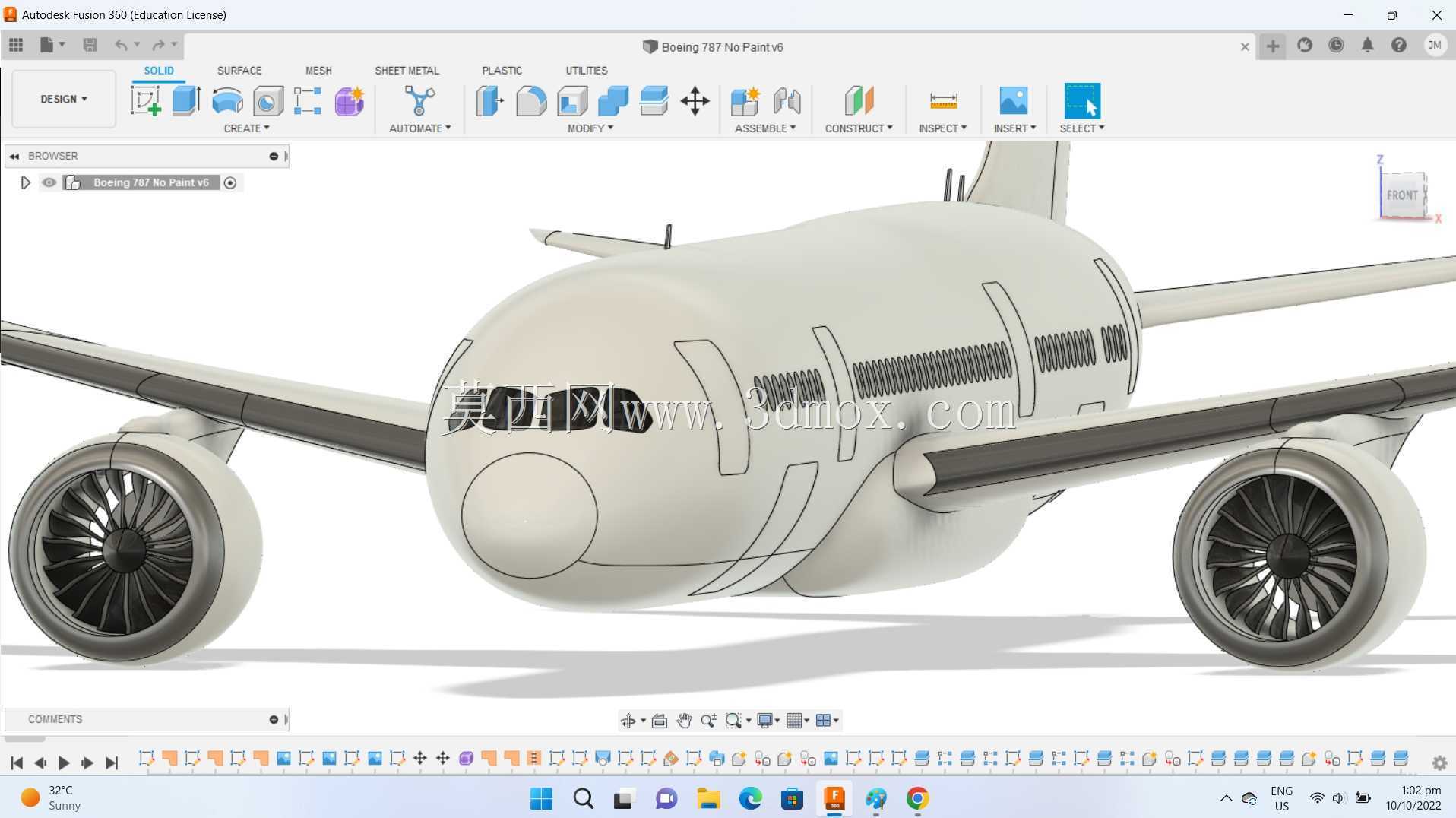

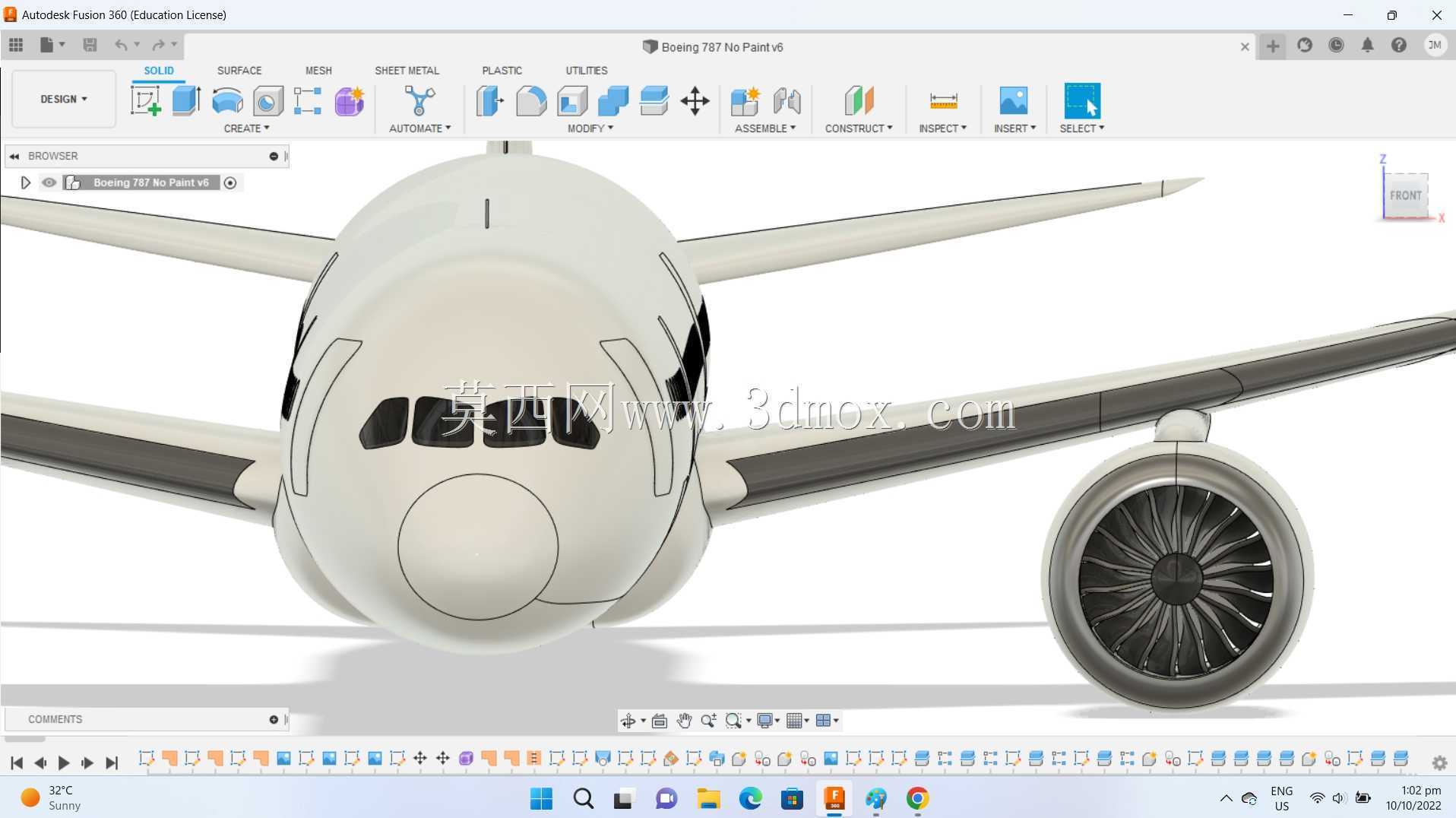

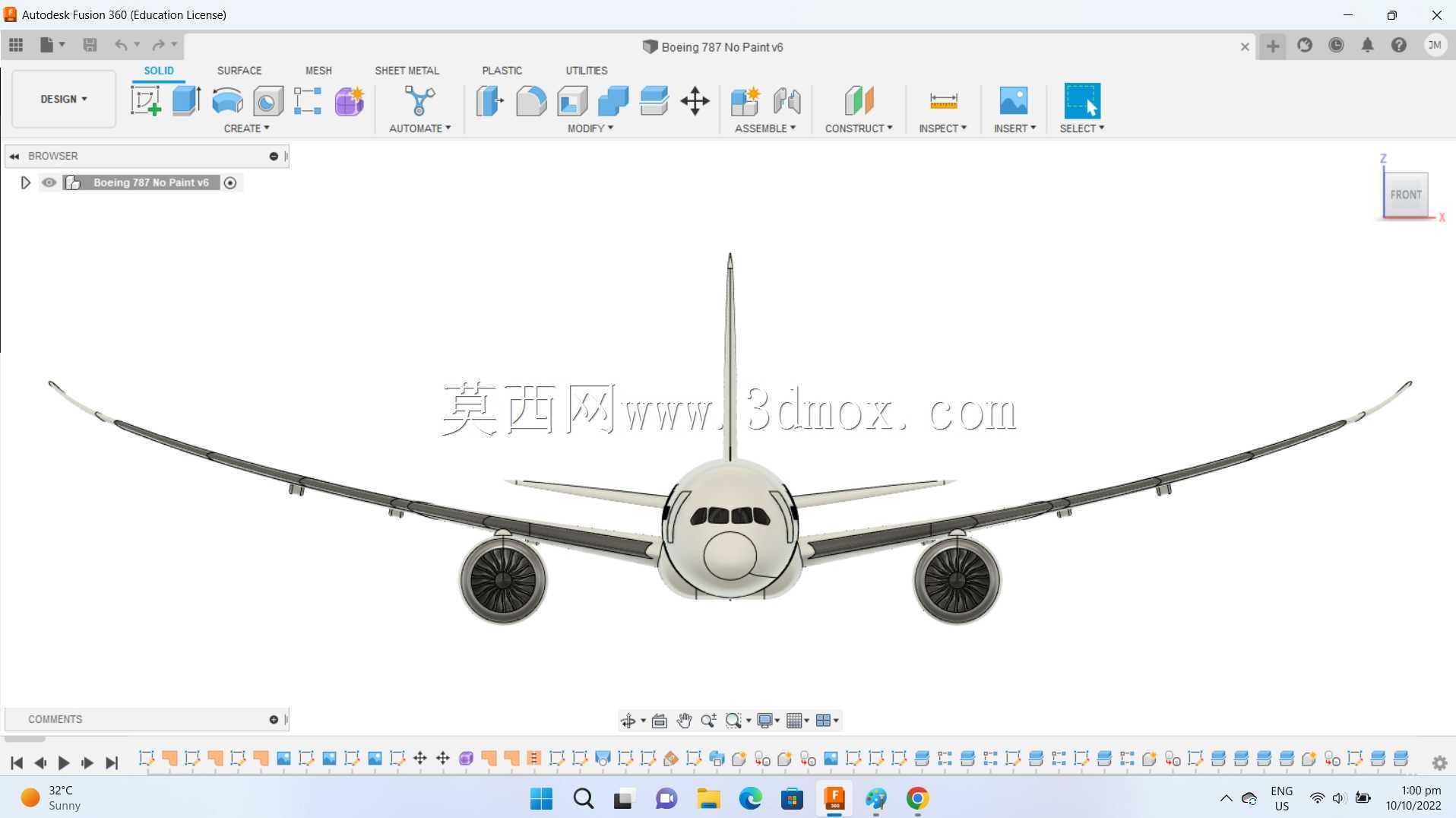

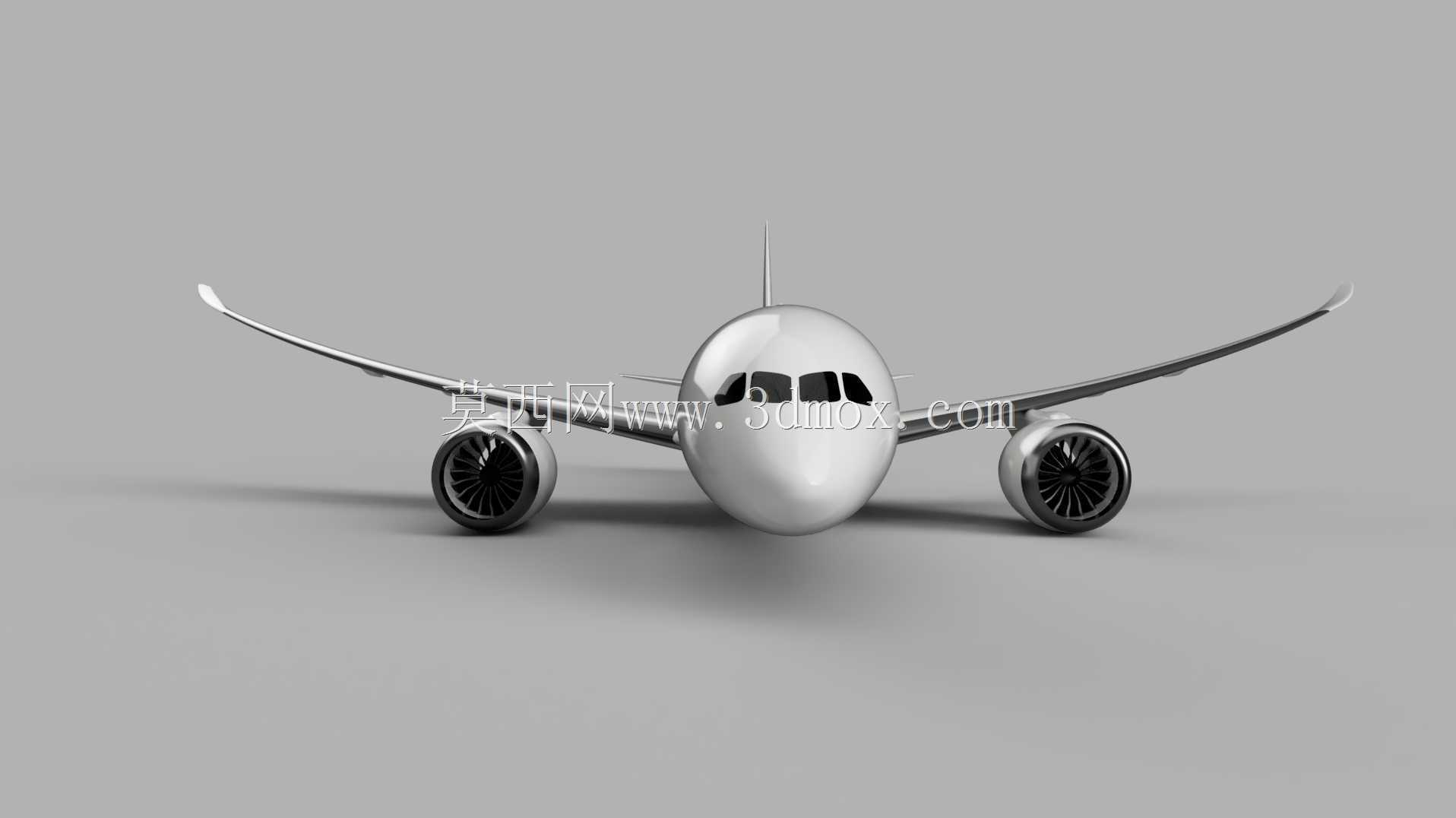

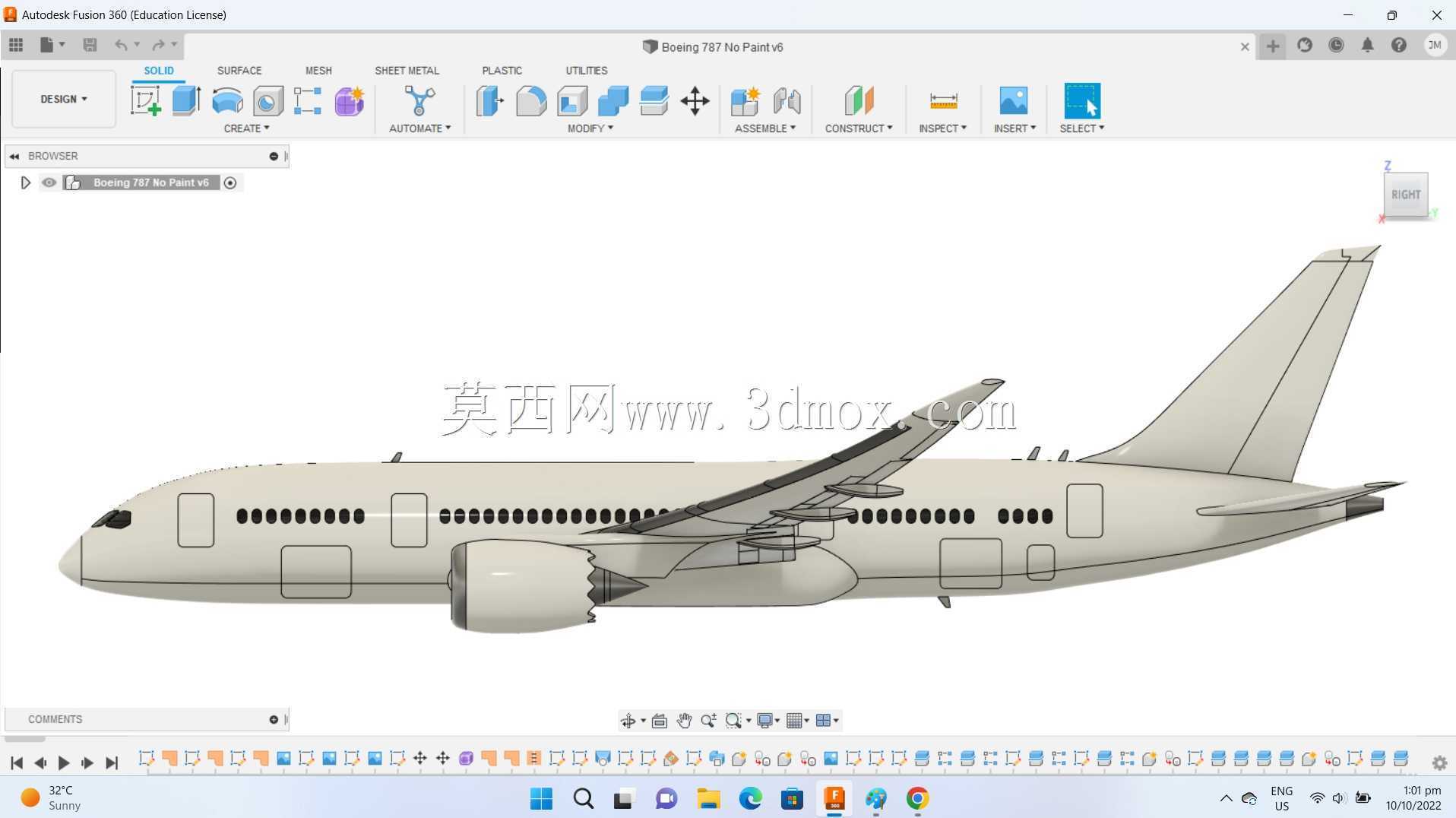

　　该三维模型还原的是双发宽体中远程民航客机的实体构型，对应机型在干线航空运营场景中主要承担跨洋、跨区域长距离旅客运输任务，适配枢纽机场间的高频干线航线，可在高原、高纬度等复杂气象条件的航线稳定运营，是当前民航干线机队中大量采用复合材料机身的主力机型之一。模型完整呈现了机型的气动外形细节，机头部位的多块风挡构型完全贴合真机的驾驶舱视野设计，风挡的倾斜角度、曲面弧度都按照真机气动减阻要求做了还原，机头雷达罩的曲面过渡与机身主体顺滑衔接，避免气动干扰阻力的产生。机身部分的舷窗排布严格参照客舱布局设置，每排舷窗的间距、尺寸都对应真实客舱的座位排距设计，机身外部的天线、传感器凸起位置都做了精准还原，包括机身顶部的通信天线、

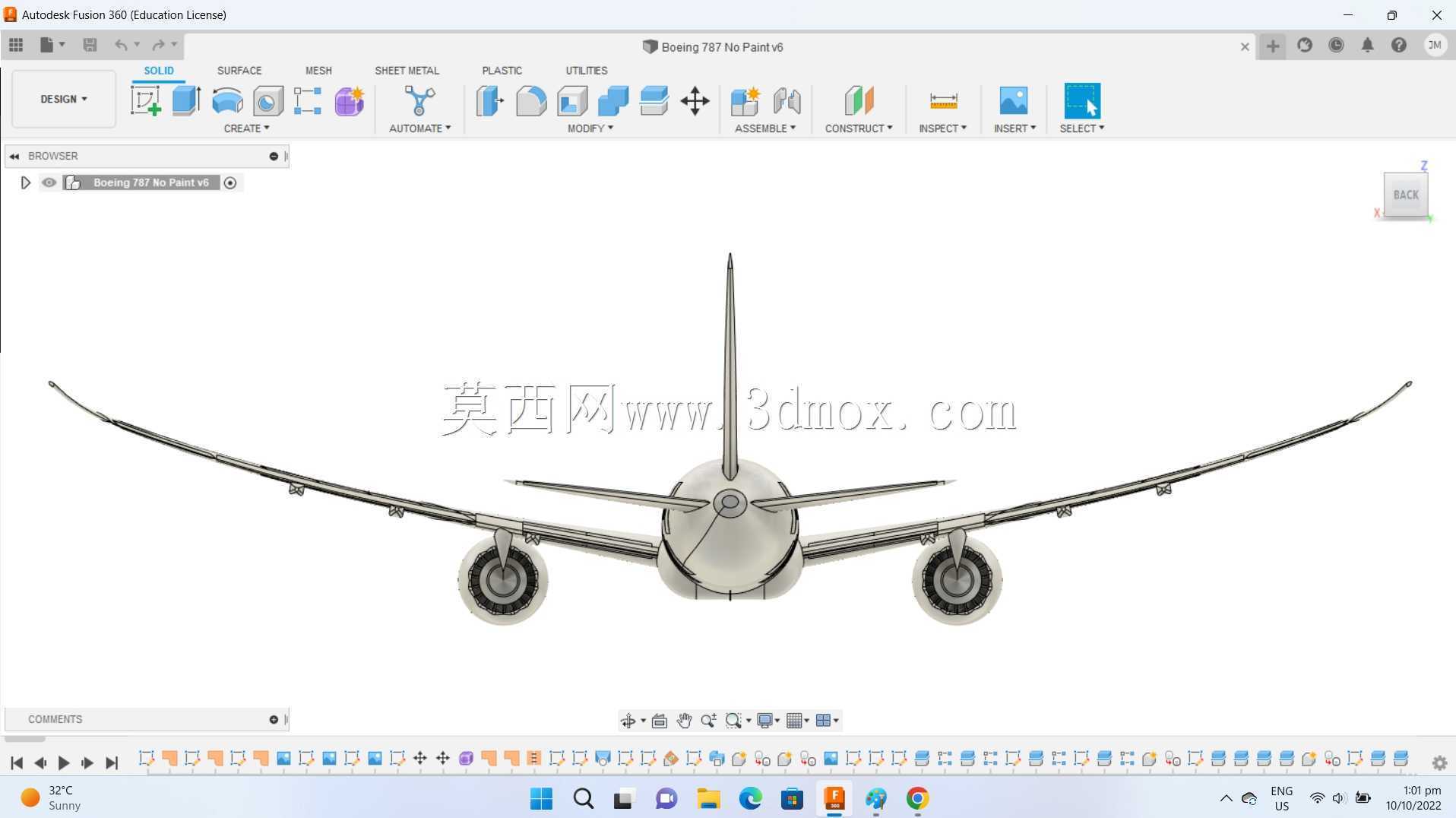

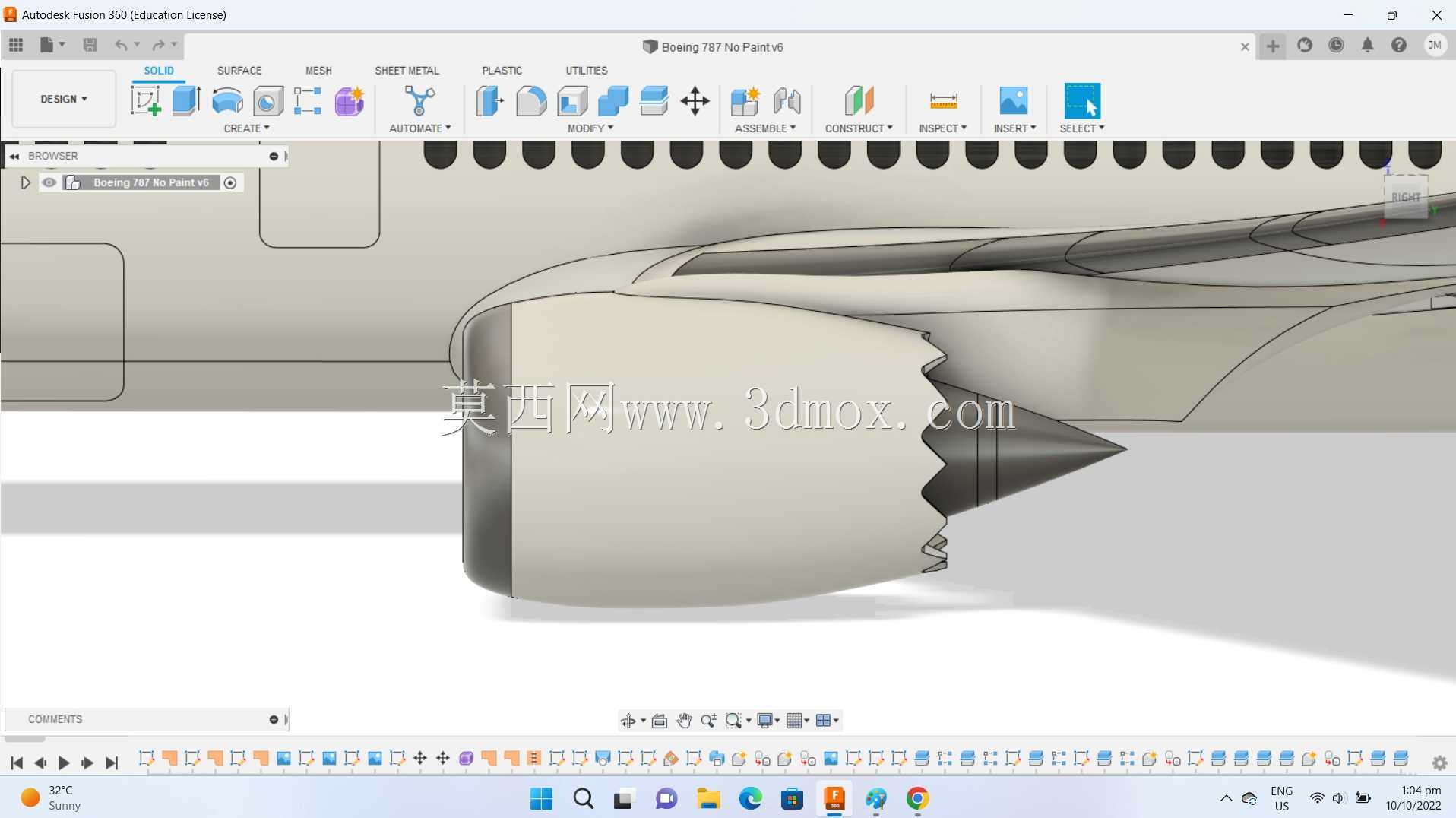

　　腹部的导航传感器整流罩，这些细节直接关系到飞行过程中的通信导航信号收发，建模时没有做简化省略，可用于航电设备布局的可视化演示。机翼部分采用了机型标志性的超临界翼型设计，翼尖的斜削式翼梢小翼与机翼主体一体化成型，还原了真机降低翼尖涡流诱导阻力的设计特征，机翼后缘的襟翼、缝翼导轨整流罩都做了独立建模，可直观展示增升装置的收放空间边界，对于做地面维护模拟、机场廊桥对接适配验证的场景来说，这些细节的尺寸精度直接决定了模拟结果的有效性。发动机短舱采用了锯齿状尾喷口设计，对应真机降低起降阶段噪声的设计需求，短舱与机翼的吊挂连接结构完全还原，吊挂的承力结构外形、管线预留通道都做了外形呈现，可用于发动机拆装维护的流程模拟。尾翼部分的垂直尾翼、

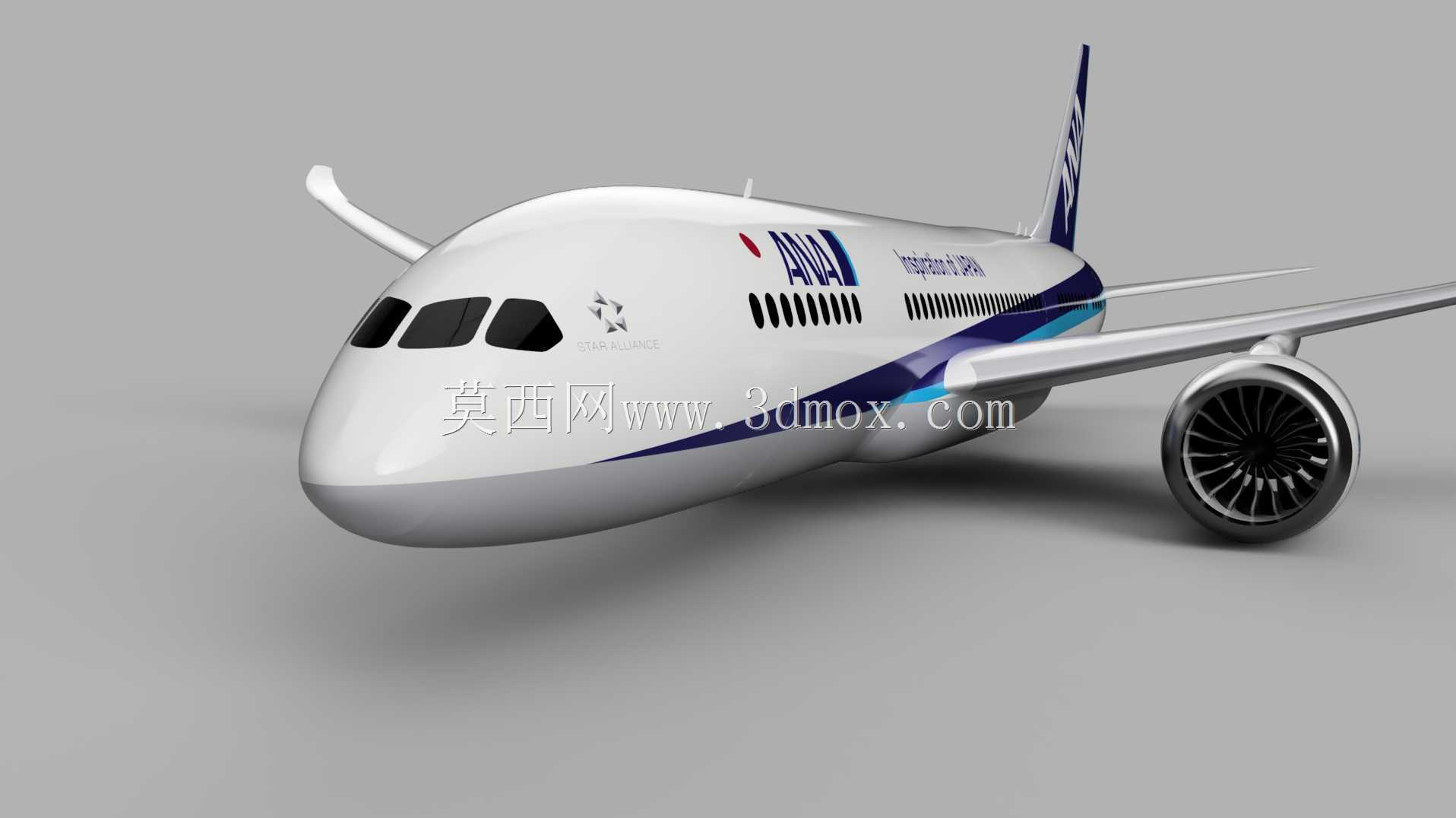

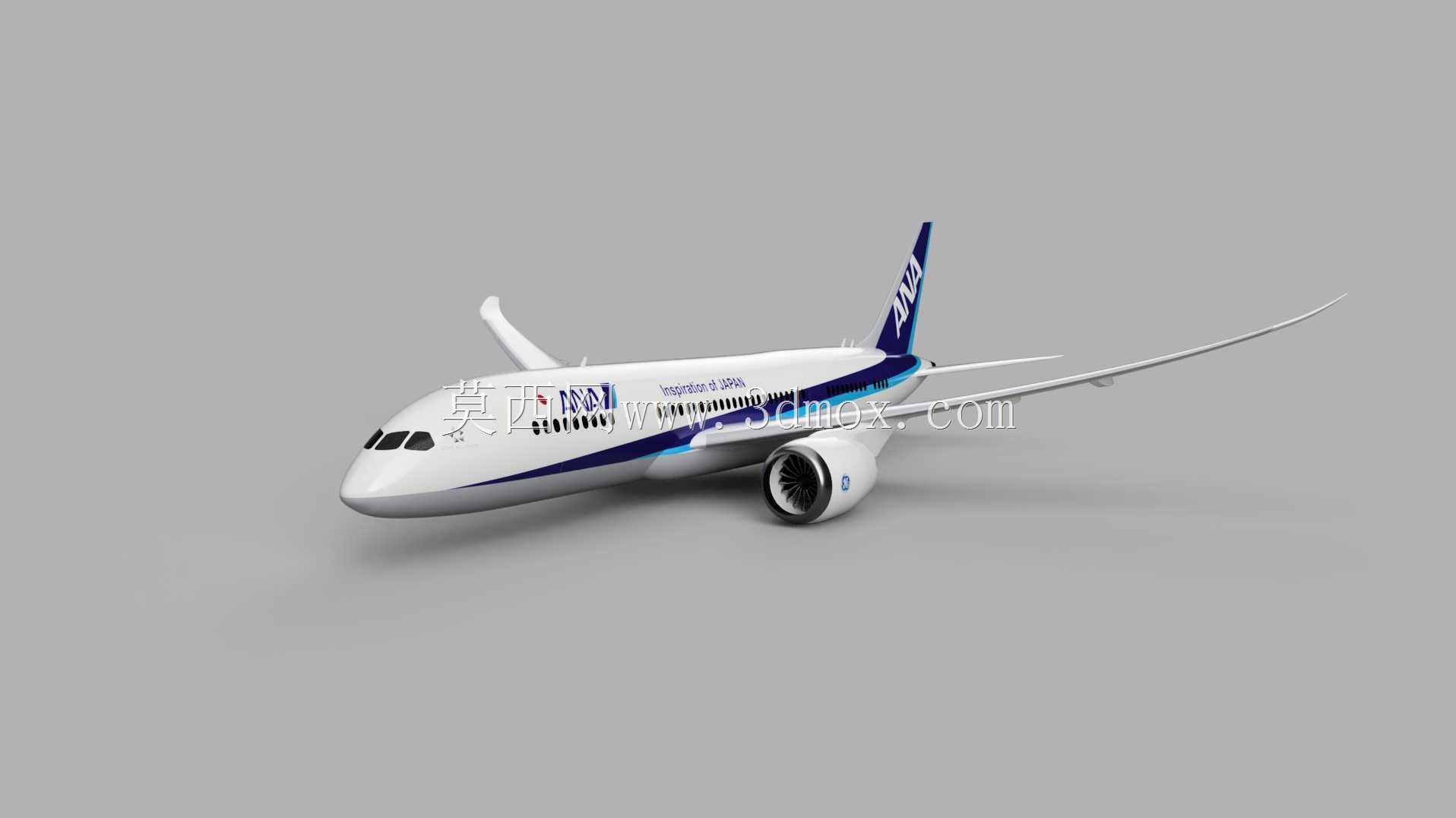

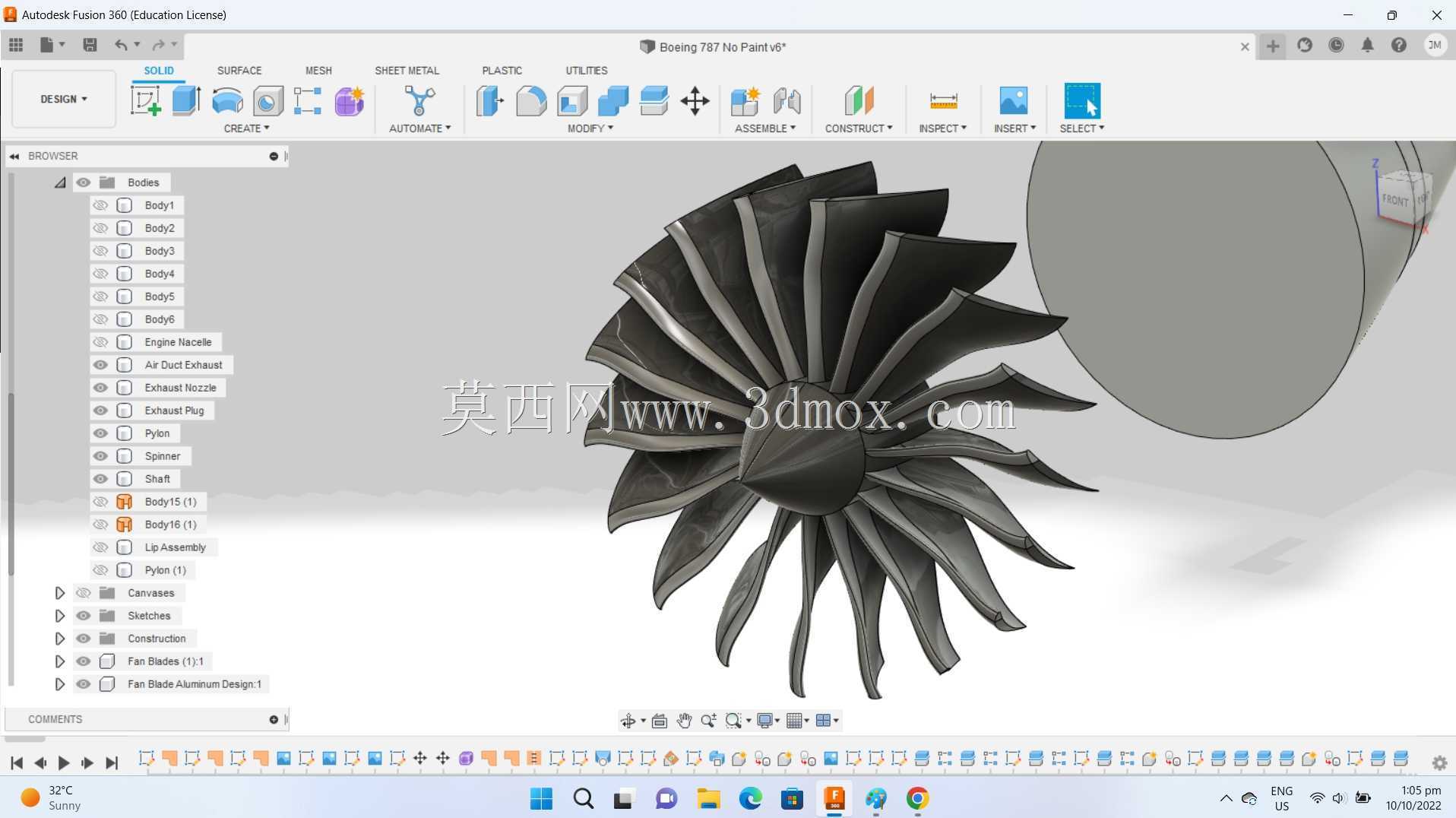

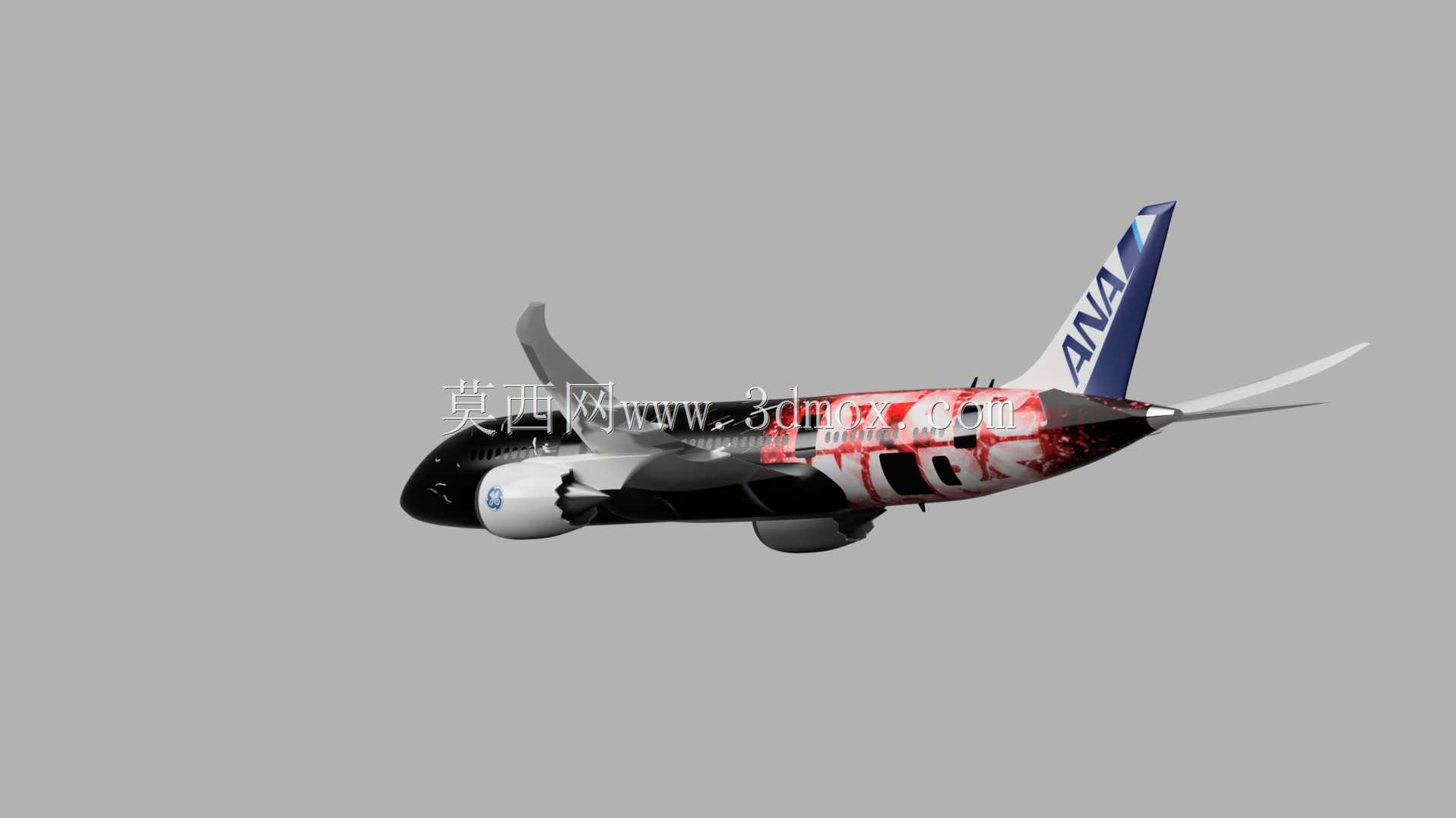

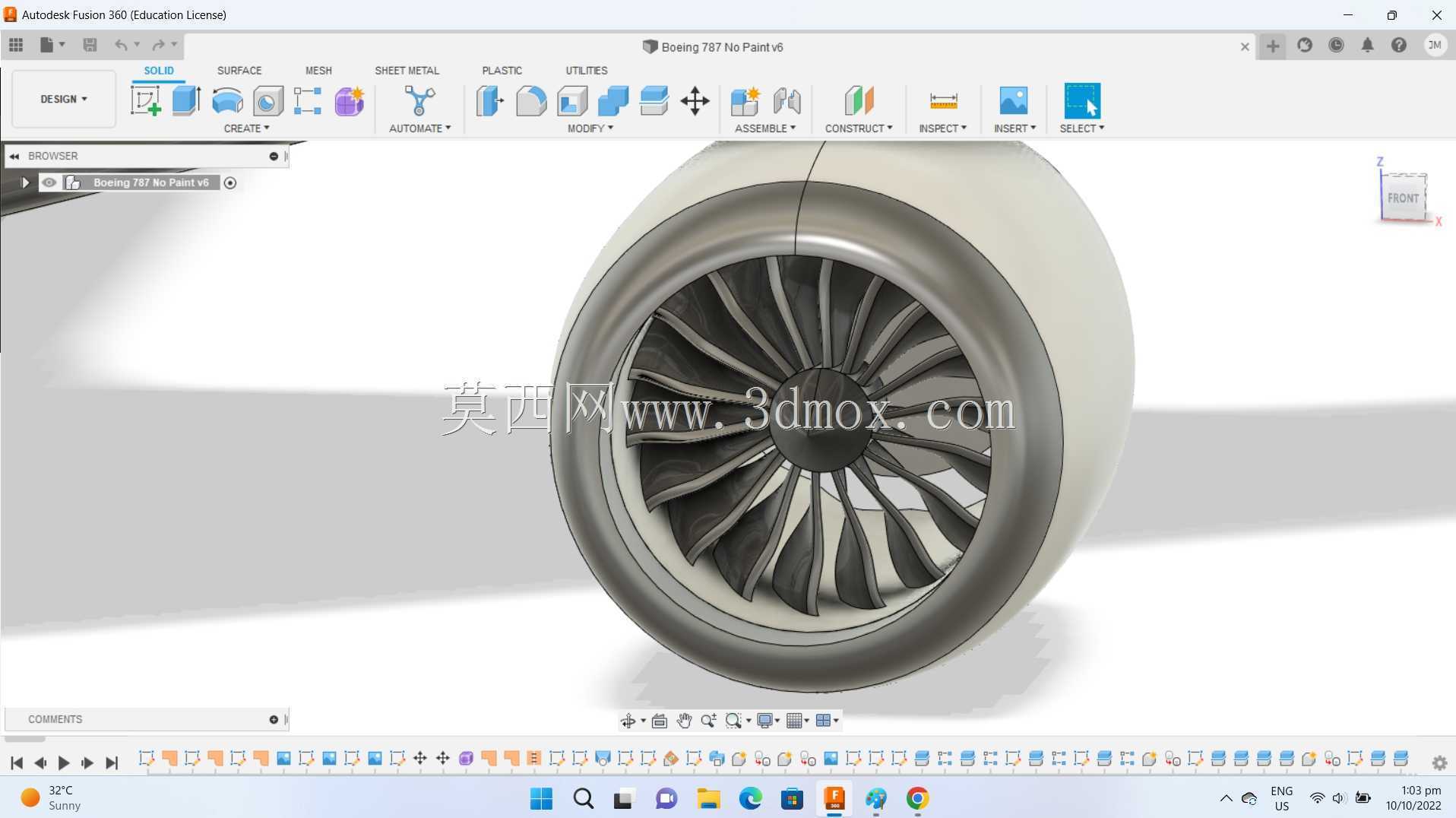

　　水平尾翼的后掠角度、舵面分块都和真机一致，垂直尾翼上的航司涂装标识位置准确，水平尾翼的配平作动筒整流罩也做了细节还原，能直观展示尾翼操纵面的活动范围边界。起落架部分虽然在当前展示视角中未完全呈现，但建模时预留了起落架舱的开口边界，机身腹部的起落架舱门轮廓、开合间隙都符合真机的结构设计，可拓展用于起落架收放机构的运动仿真。模型中更新了发动机风扇叶片的结构细节，叶片的翼型曲面、叶尖间隙都按照真实发动机的尺寸比例还原，可支持风扇转动的运动仿真，直观展示发动机运转时的叶片运动状态，对于航空科普、机务培训类的应用场景来说，这部分细节能大幅提升演示的真实感。整个模型的曲面质量达到了工业级展示要求，所有曲面之间都是G2连续过渡，没有出现曲面褶皱、

　　破面的问题，可直接导入渲染软件生成高精度宣传素材，也可用于机场场景的数字化搭建，模拟航班地面滑行、停靠的全流程，还能作为航空类教学的辅助教具，帮助学员直观理解宽体客机的外部结构布局、各部件的功能位置关系。在做机场地面保障设备的适配设计时，该模型可作为数字孪生的基准载体，验证行李传送带车、客梯车、加油车等保障设备与机身的对接间隙，避免实际作业中出现设备刮蹭机身的风险，机身各个舱门的位置、离地高度都做了精准还原，包括前货舱门、后货舱门、旅客登机门、应急出口的位置尺寸，都能直接用于地面保障作业的流程仿真。
