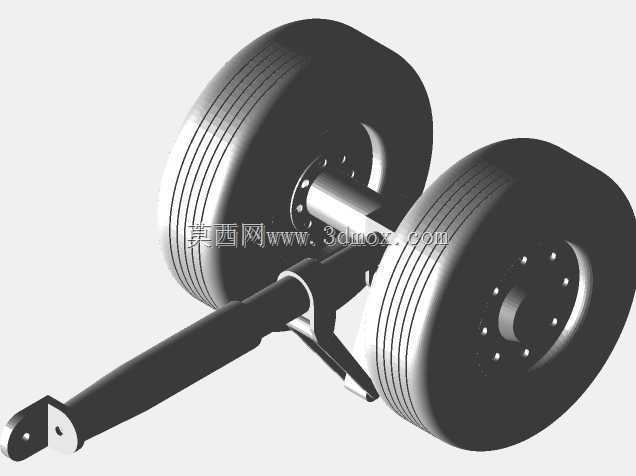

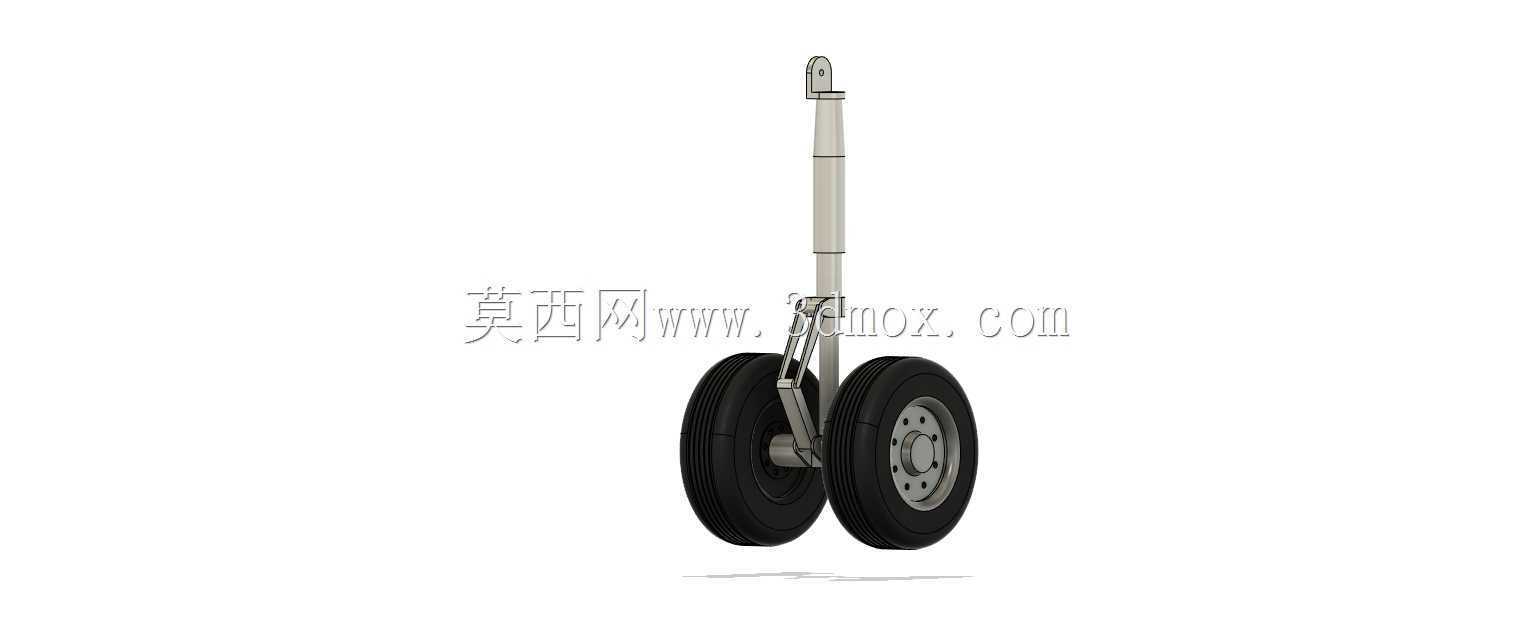

在轻型固定翼无人机、小型通航飞行器的结构设计环节,前起落架作为地面滑跑阶段承担转向、载荷缓冲、姿态支撑的核心部件,其结构合理性直接决定飞行器地面滑跑的稳定性、起降阶段的冲击耐受能力以及整机地面操控的响应精度。这套双轮式前起落架结构,针对起飞重量在150kg-300kg区间的轻型飞行器设计,区别于大型民航客机的多轮支柱式起落架,也不同于单轮前起落架的窄轮距设计,采用并列双轮搭配单缓冲支柱的结构形式,在控制整体重量的前提下,有效提升了地面滑跑阶段的抗侧翻能力,尤其适合在平整度不足的野外临时起降场、硬化条件一般的通航跑道使用。
从实际使用场景来看,这类前起落架主要承担三个核心功能:首先是地面滑跑过程中的转向承载,起落架顶端的安装耳片直接与机身前部的转向舵机摇臂连接,转向动作通过支柱整体转动传递至下部轮组,双轮布局下转向时的接地摩擦力分布更均匀,不会出现单轮结构转向时的单侧载荷骤增问题,低速滑跑阶段的转向回正力矩更线性,飞行员或飞控系统的操控手感更平顺,避免转向过度引发的侧滑风险。其次是起降阶段的冲击缓冲,支柱内部集成的阻尼缓冲结构,可在着陆瞬间将垂直方向的冲击载荷逐级耗散,避免硬着陆时的冲击直接传递至机身框架,损伤机身内部的航电设备、燃油系统等核心组件;双轮结构的接地面积更大,在不平整道面滑跑时,单轮遇到凸起或凹陷产生的冲击会被另一侧轮胎分担一部分,进一步降低支柱受到的偏载力矩,延长缓冲密封组件的使用寿命。第三是地面停机状态的姿态支撑,双轮布局的轮距达到180mm,搭配主起落架的三点式支撑结构,可在地面侧风5级以下的环境中保持机身稳定,不会出现停机倾倒的问题。

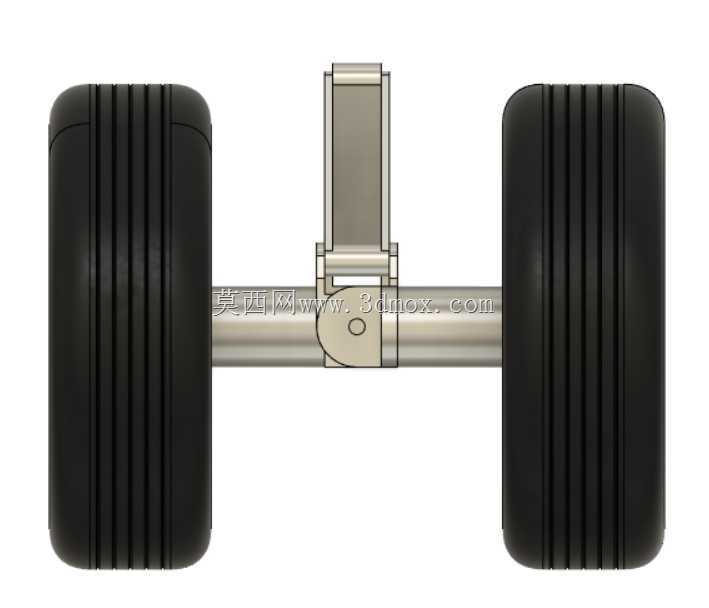

从设计思路层面拆解这套结构,首先是载荷传递路径的优化:所有地面载荷从轮胎接地点传入,经轮毂、轮轴传递至下部的轮架叉形结构,再沿缓冲支柱轴线向上传递至顶端安装耳片,最终传入机身承力框,整个传力路径没有多余的弯折结构,最大限度降低了传力过程中的应力集中风险。轮架部分采用叉形对称结构,两侧轮轴的同轴度公差控制在0.05mm以内,保证两个轮胎的转动平面完全平行,避免滑跑过程中出现轮胎偏磨、轮组额外阻力增大的问题。缓冲支柱的行程设计为120mm,匹配轻型飞行器的下沉率设计指标,在最大下沉速度2.5m/s的着陆工况下,缓冲器可完全吸收冲击能量,不会出现支柱触底的刚性冲击。

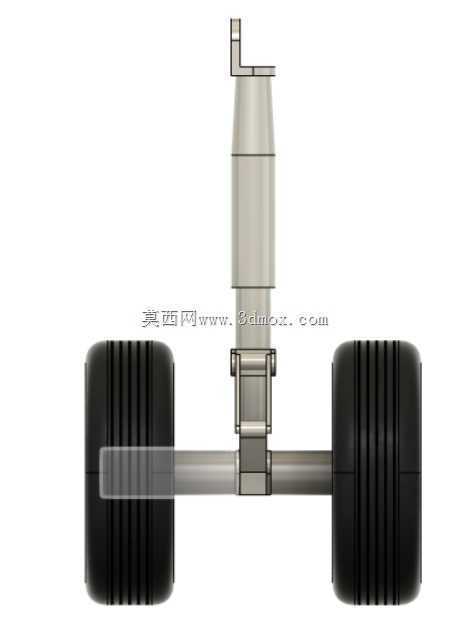

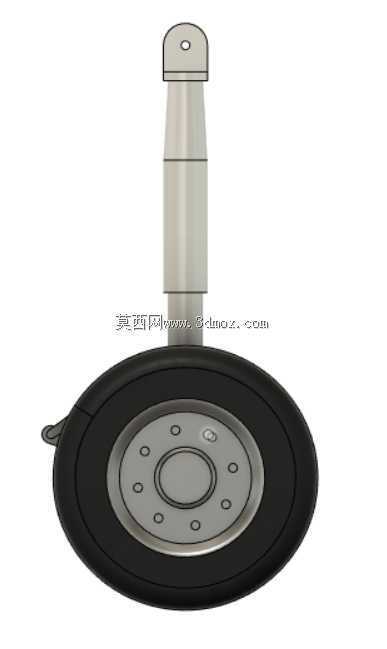

安装边界方面,这套起落架的总高度为620mm,顶端安装耳片的孔距为40mm,采用两个M10的螺栓与机身承力结构连接,安装时需保证支柱轴线与机身竖直平面的夹角为2°,这个前倾角设计是为了保证地面滑跑时的转向回正力矩,避免出现地面方向发散的问题。下部轮组适配的轮胎直径为200mm,轮胎宽度为50mm,轮轴直径为15mm,安装时需预留足够的轮组转动空间,轮架与机身下部结构的最小间隙不小于30mm,避免转向过程中出现结构干涉。另外在收放式起落架的改装场景中,这套支柱的外径为45mm,可适配内径50mm的收放作动筒套筒,收放行程预留150mm即可满足完全收放的空间需求,不需要对机身下部结构做大规模的切削改装。
实际工程应用中,这类双轮前起落架还可根据使用场景做针对性调整,比如在草地、土跑道使用时可更换低压轮胎,进一步提升道面适应性;在硬化跑道高频使用的场景中,可在轮轴位置加装转速传感器,为飞控系统提供地面滑跑速度的参考数据;针对高寒地区使用场景,可在缓冲支柱外露部分加装防尘防冰套,避免低温环境下沙尘、冰晶进入支柱密封结构导致的缓冲卡滞问题。结构建模过程中,所有配合面的公差设定都遵循航空零部件的通用设计规范,转动配合位置的间隙控制在0.1mm-0.2mm之间,既保证转动灵活性,又不会出现过大的旷量导致滑跑阶段的轮组摆振。
