航空航天用液体火箭发动机结构设计

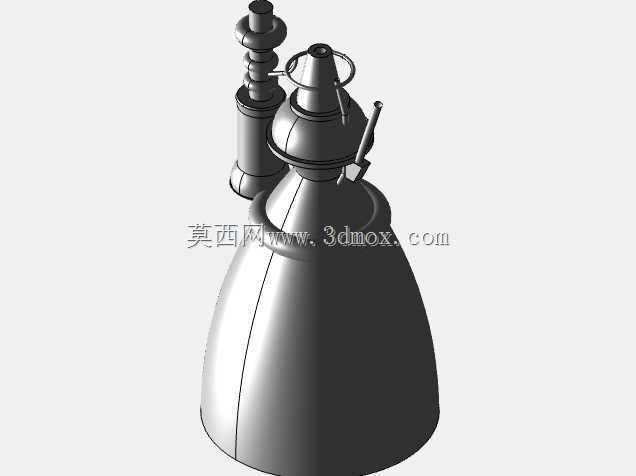

　　在航天运载系统的动力单元设计中，火箭发动机的结构合理性直接决定了运载器的推力输出效率、工作可靠性以及任务载荷上限，这类动力装置需要在极端高温、高压、强振动的工况下稳定完成工质能量转换，将推进剂的化学能高效转化为喷射动能，为箭体提供飞行动力。从结构组成来看，该设计完整覆盖了推力室、喷管延伸段、涡轮泵组、管路连接单元以及辅助安装支架几个核心部分，其中推力室作为能量转换的核心腔体，采用了收敛-扩张型的拉瓦尔喷管构型，收敛段的型线按照等熵流动规律做平滑过渡，能够保证燃烧室生成的高温高压燃气在喉部达到音速，随后在扩张段持续膨胀加速至超音速喷出，最大化动量转换效率。喷管的外壁采用了薄壁回转体结构，在保证结构强度的前提下尽可能降低结构自重，

　　同时外壁预留的冷却通道安装接口，能够适配再生冷却、膜冷却等多种主动冷却方案，避免长时间工作时高温燃气烧蚀壁面结构。上部集成的涡轮泵单元采用了同轴立式布局，氧化剂泵与燃料泵通过同一根涡轮轴驱动，泵体的进出口法兰位置按照常规运载火箭的管路走向做了方位适配，能够减少外部管路的弯折角度，降低推进剂输送过程中的流阻损失，泵体与推力室之间的连接支架采用了辐板式加强结构，既能够承受涡轮泵高速运转时产生的振动载荷，也能控制整体结构重量，避免多余的质量占用箭体载荷配额。在安装边界设计上，该结构的主承力接口设置在推力室上部的安装边位置，安装边上的连接孔位按照均布排布设计，能够适配箭体承力舱段的通用连接尺寸，整体外轮廓的最大直径位于喷管出口位置，

　　安装时需要预留足够的径向间隙，避免喷管工作时的热形变与周边舱段结构发生干涉，轴向尺寸则从涡轮泵顶端到喷管出口端面做了严格的尺寸链校核，保证与上游推进剂舱段、下游整流罩结构的装配间隙符合设计公差要求。从实际应用场景出发，该结构可作为小型运载火箭的上面级动力单元、亚轨道飞行器的主动力装置，也可用于航天动力相关的教学演示、仿真验证以及3D打印成型的原理样机制作，结构设计过程中充分考虑了多软件兼容特性，各零部件之间的装配关系完全按照实际工程中的配合公差设置，不存在干涉、间隙不合理等建模问题，可直接导入仿真软件开展流场分析、热结构耦合分析、模态振动分析等工作，也可作为结构设计人员开展火箭动力装置构型优化的基础参考模型，

　　帮助设计人员快速理解液体火箭发动机的整体布局逻辑、部件连接方式以及关键尺寸的设计考量。在细节设计上，各管路接头的位置都避开了主要承力路径，避免装配应力与工作振动叠加造成接头疲劳损坏，推力室身部的加强筋沿着轴向均匀排布，能够在薄壁结构的基础上提升整体抗失稳能力，承受燃烧室工作时的内部高压载荷，涡轮泵侧部的调节机构安装座预留了足够的操作空间，能够适配流量调节阀、转速传感器等附属元件的安装需求，不需要对主体结构做额外修改即可完成附件装配。
