可回收火箭着陆支撑结构与梅林动力系统

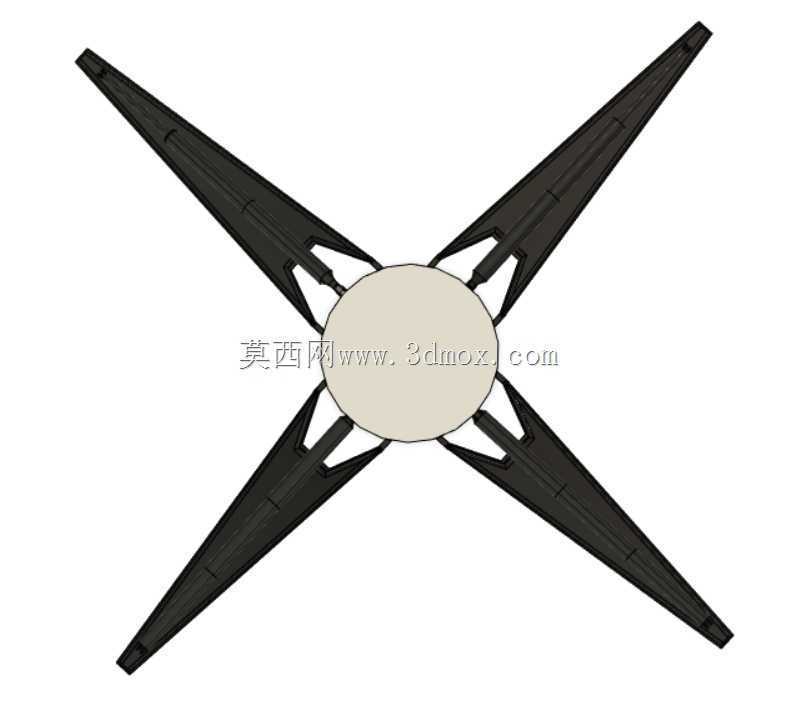

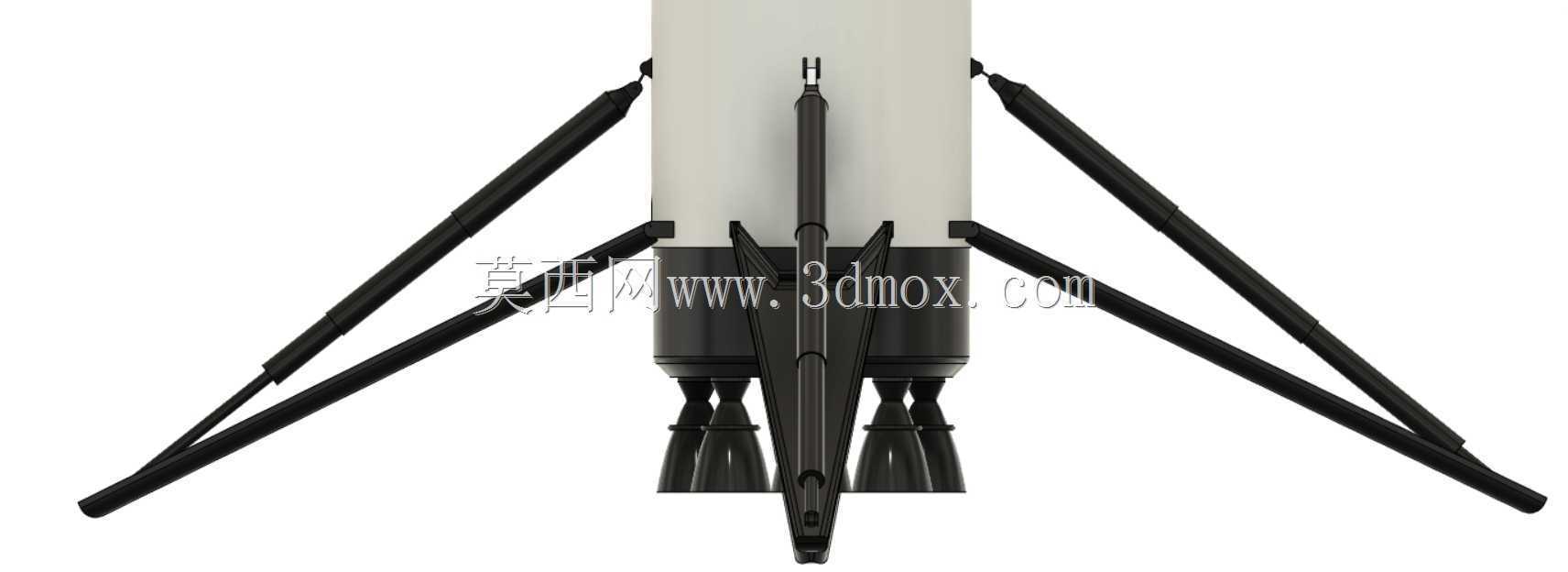

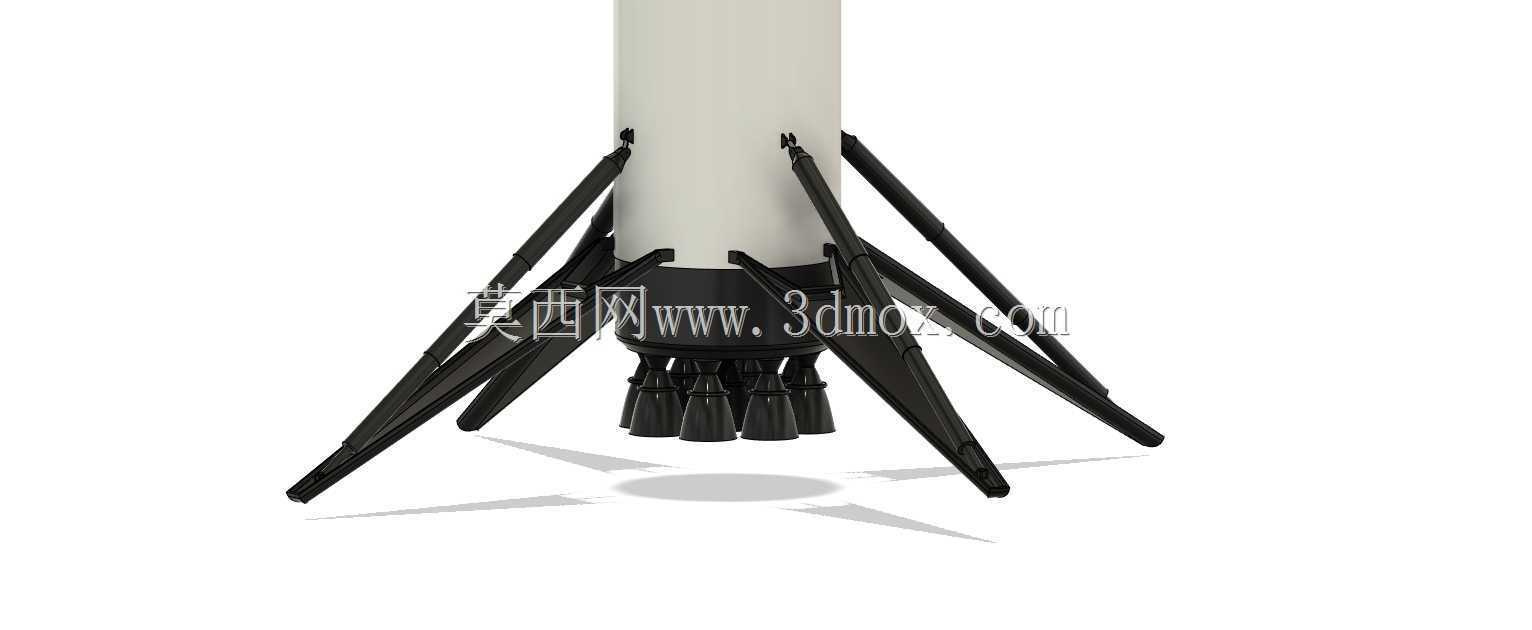

　　这套三维结构完整还原了可重复使用运载火箭的着陆支撑机构与芯级底部动力集群，在商业航天发射任务中，着陆架承担火箭一子级垂直回收阶段的冲击载荷传递、着陆姿态稳定功能，梅林发动机集群则负责从起飞段到入轨前不同飞行阶段的推力输出，二者的匹配设计直接决定火箭回收成功率与复用寿命。从结构设计逻辑来看，着陆架采用多支腿辐射式布局，每根支腿都设置了主承力杆与辅助斜撑的双杆系结构，支腿与箭体连接位置设置在箭体底部承力环段，避免着陆冲击载荷直接作用在薄壁贮箱壁板上；支腿展开后形成的支撑直径远大于箭体直径，能够抵消着陆瞬间的横向风载、残余水平速度带来的倾覆力矩，支腿末端的触地盘采用大面接触设计，可适配硬质发射场坪、临时回收平台等不同着陆基面的承压要求，

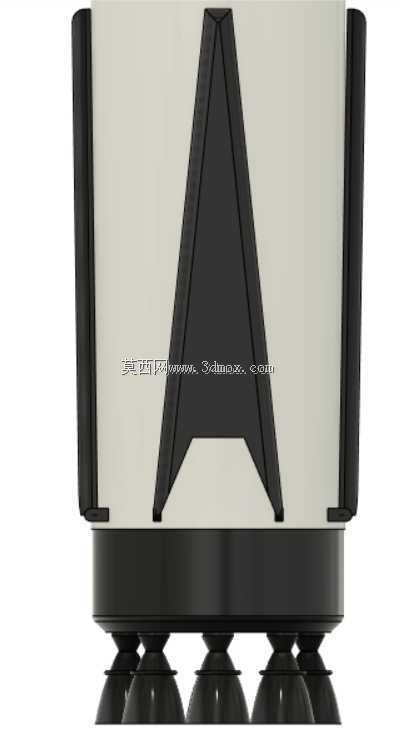

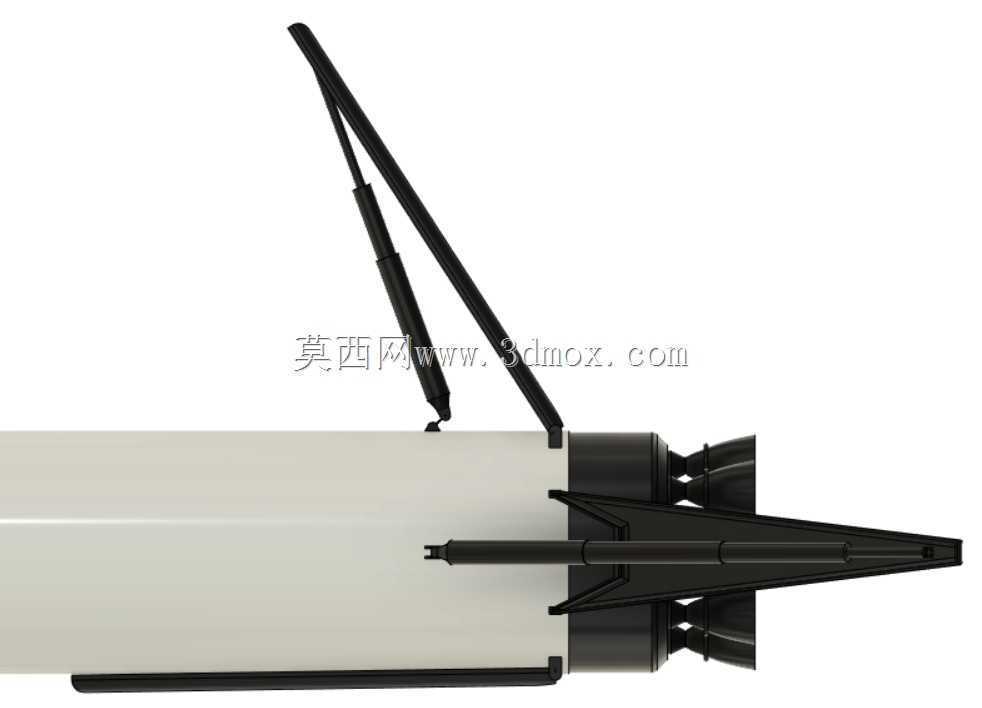

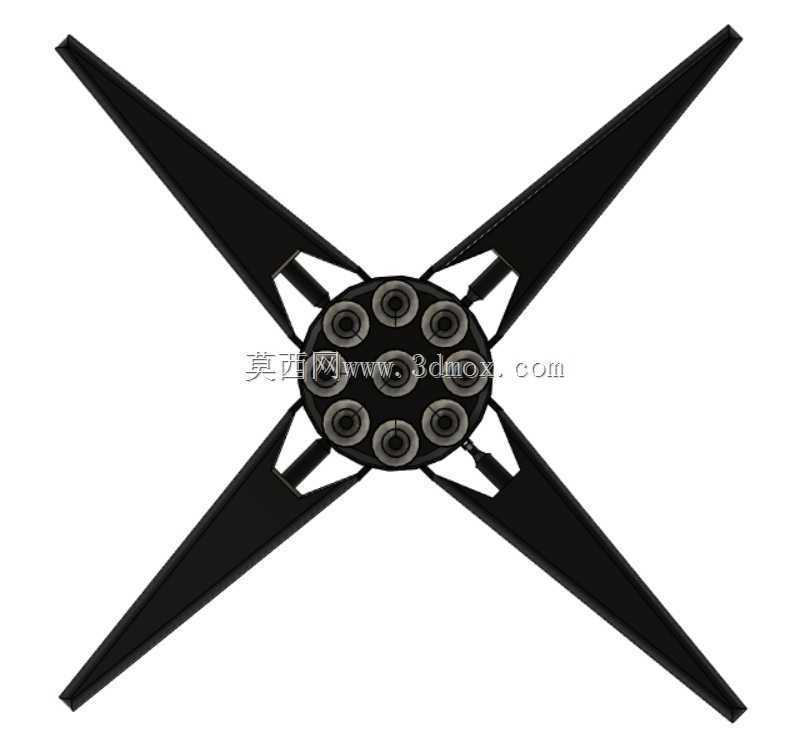

　　避免支腿刺入地面造成结构失稳。动力部分的梅林发动机采用簇式布局，多台发动机沿箭体轴线圆周均匀排布，中心位置预留了单机摆动或多机差动的安装间隙，每台发动机的喷管延伸段都做了收敛-扩张型面设计，兼顾海平面起飞阶段与高空稀薄大气下的推力效率，发动机与箭体连接的机架采用桁架式结构，将多台发动机的推力均匀传递到箭体承力结构上，同时预留了管路、伺服机构的走行空间，避免发动机摆动过程中与周边结构、管路发生运动干涉。在安装边界设计上，着陆架的折叠状态完全贴合箭体外壁曲面，折叠后支腿外轮廓不超出箭体整流罩的最大直径，不会在上升段带来额外的气动阻力，支腿的解锁作动机构集成在箭体底部舱段内，作动行程与支腿展开角度经过匹配计算，

　　能够在火箭着陆前的预定高度完成全部支腿的锁定展开，展开后支腿与箭体轴线的夹角经过优化，既保证足够的支撑跨距，又避免支腿受力时产生过大的分力作用在连接铰点上。从实际工程应用角度看，这类结构的三维建模需要重点校核几个关键维度：首先是着陆架展开状态下的整体刚度，要模拟单侧着陆、对称着陆、带倾斜角着陆等不同工况下的支腿应力分布，确保铰点、承力杆的应力峰值在材料许用范围内；其次是发动机集群的布局间隙，要验证每台发动机在最大摆角状态下，喷管与相邻发动机、着陆架支腿之间的安全间隙，避免热态工作下的结构碰磨；另外还要考虑着陆架折叠状态下的固定方式，确保上升段气动载荷、振动环境下支腿不会意外解锁，同时解锁作动时的同步性误差控制在允许范围内，

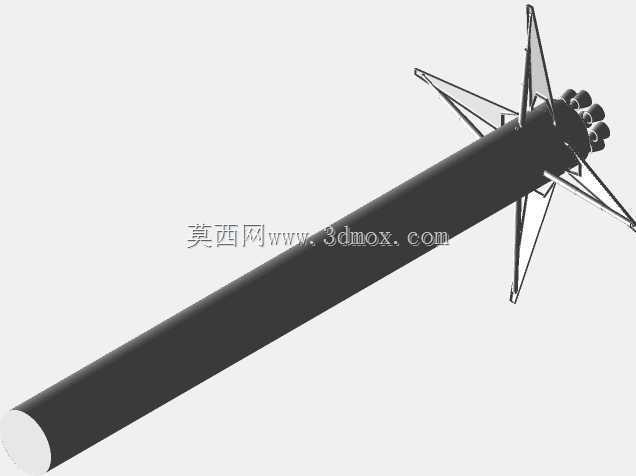

　　避免单支腿提前展开带来的姿态扰动。这套结构的细节还原度较高，支腿上的铰接点、锁止机构位置，发动机喷管的冷却通道纹路、涡轮泵附件布局都有体现，能够为航天运载器结构设计、着陆机构原理验证提供直观的三维参考，建模时的装配层级也按照实际箭体结构的对接顺序划分，从底部承力环到发动机机架、再到着陆支腿的装配逻辑清晰，可直接用于结构原理演示、机构运动仿真等场景，帮助设计人员快速理解可回收火箭着陆段的结构配合关系，排查初始布局阶段的干涉问题。
