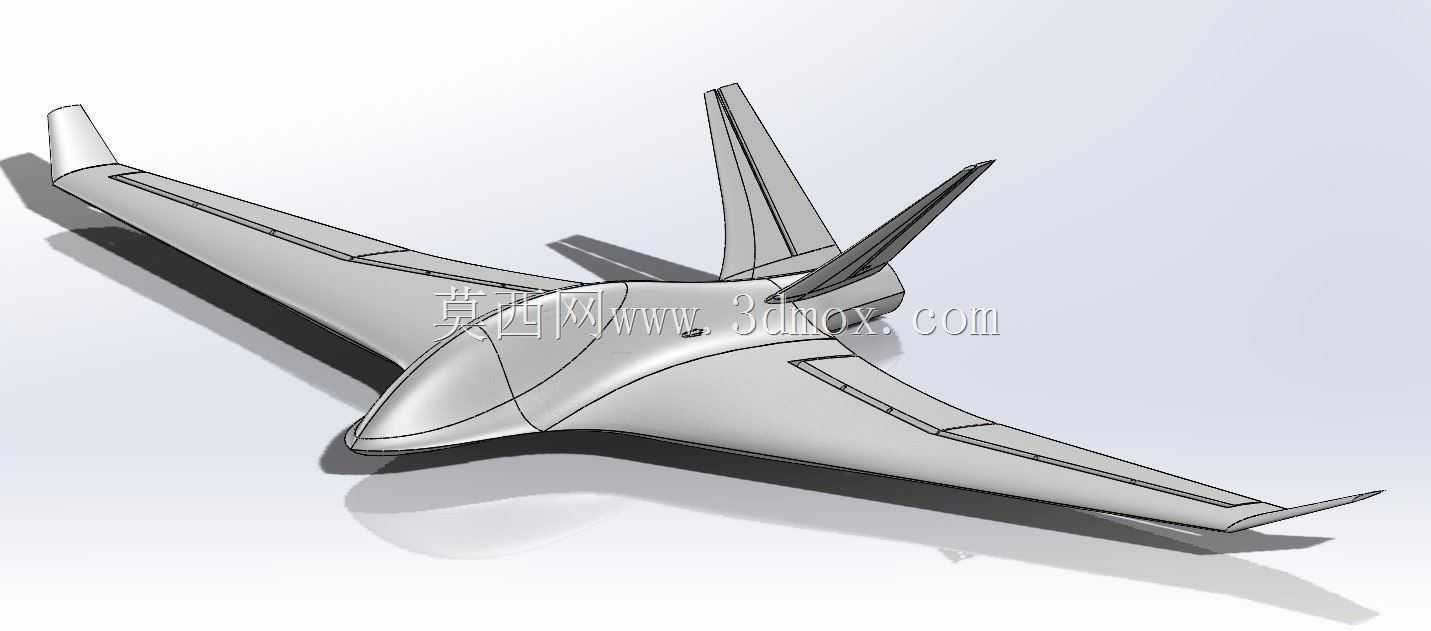

飞翼布局遥控无人验证机三维结构

　　这款飞翼布局的遥控无人飞行器，在设计之初就瞄准了小型航空验证、航模竞技以及低空低速科研试飞的应用场景，没有传统飞行器的垂尾与平尾结构，整体采用翼身融合的一体化构型，能在有限的起飞重量下最大化升阻比，同时降低机身结构的雷达反射特征，也能为小型机载设备预留更充裕的内部安装空间。从实际使用场景来看，这类飞翼构型的无人平台既可以作为航空院校气动布局验证的缩比试飞载体，也能满足航模爱好者的特技飞行需求，还可经过改装后搭载小型摄像、传感设备完成短距离的低空巡检作业，相比常规布局的同级别航模，飞翼设计的结构件数量更少，整机装配环节的连接件用量能降低近三成，日常维护与部件更换的效率更高。

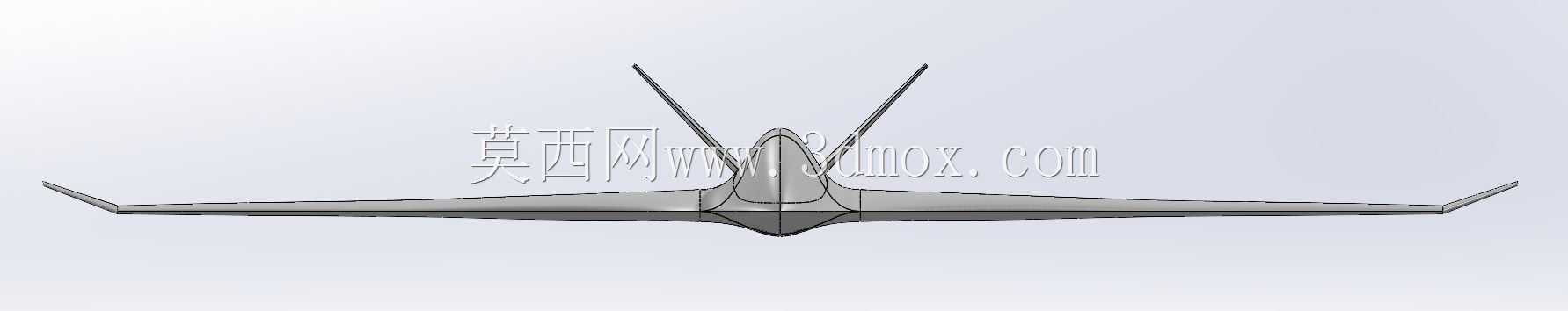

　　设计过程中首先围绕翼展与机身长度的匹配关系做了多轮气动迭代，最终确定翼展1780毫米、机身总长800毫米的尺寸边界，这个尺寸既能够保证在普通户外开阔场地完成起降操作，不需要专用的长距离跑道，手抛或者短距滑跑即可完成起飞，同时也能将整机最大理论重量控制在3kg以内，符合小型遥控飞行器的重量管控要求，不会因为尺寸过大导致运输、携带不便。翼身融合段的曲面过渡做了连续曲率处理，从机头中心点向两侧翼尖延伸的过程中，翼型厚度逐步递减，既保证了机身中段有足够的内部容积来布置电池、接收机、舵机等核心电子部件，也能让机翼的升力分布更趋近于理想的椭圆分布，降低诱导阻力，提升巡航阶段的飞行效率。

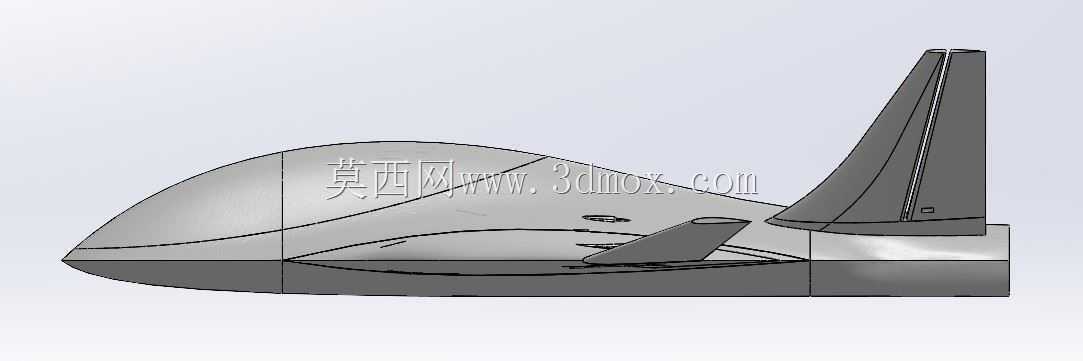

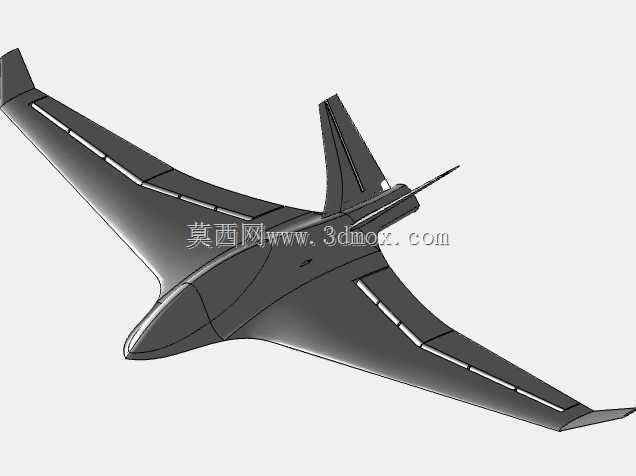

　　结构设计上，整机的受力框架沿着翼展方向做了等强度的筋位布置，机身中段的设备舱位置做了局部加厚处理，能够承受着陆瞬间的冲击载荷，机翼后缘的舵面分段设计，两侧的升降副翼同时承担俯仰与滚转的操纵功能，省略了传统飞翼布局常见的翼尖小垂尾，仅在机身后部设置了小型垂直安定面来保证航向稳定性，既降低了结构重量，也减少了飞行过程中的侧向阻力。舵机的安装位置预设在机翼后缘靠近翼根的区域，传动拉杆的走线槽全部集成在机翼结构的内部，不会外露在机体表面破坏气动外形，设备舱的盖板采用快拆设计，不需要拆解整机结构就能完成电池更换、设备调试等操作。

　　从安装边界来看，整机的所有突出结构都控制在翼身融合的曲面轮廓范围内，没有外置的起落架、天线等突出部件，地面放置时依靠机身腹部的平面结构即可稳定停放，不需要额外的支撑配件，运输过程中可以将机翼拆分为左右两段，拆分后的单个部件长度不超过900毫米，能够放入普通的车载储物空间。设计时也考虑了3D打印或者轻木蒙皮的加工可行性，所有曲面的最小曲率半径都大于3毫米，不会出现加工过程中刀具或者打印头无法到达的死角，结构件的壁厚统一设置在1.5-2毫米之间，既能够保证足够的结构强度，也不会因为壁厚过大导致整机重量超标。

　　飞行控制层面，这款飞翼的重心位置设置在平均气动弦长30%的位置，这个重心区间能够保证飞行器在无增稳控制的情况下也具备基本的纵向静稳定性，降低对飞控系统增稳功能的依赖，即使是有一定飞翼操纵经验的航模爱好者，也能快速上手完成起降与特技飞行动作。机翼的翼尖做了切尖处理，能够减缓翼尖涡的强度，降低飞行过程中的翼尖失速风险，大迎角飞行状态下的气流分离会先从翼根位置开始，不会出现翼尖先失速导致的滚转失控问题，提升了飞行的安全裕度。整机的推重比按照0.5以上的标准设计，动力系统安装在机身后部的中心线上，推力线与机身轴线保持微小的安装角，能够抵消飞翼布局常见的低头力矩，减少平飞阶段的舵面修正量，进一步降低飞行过程中的配平阻力。
