飞翼布局遥控无人验证机结构设计

　　飞翼布局飞行器取消了传统意义上的独立平尾与垂尾，整个升力面与机身承力结构融合为一体，在小型遥控验证平台上，这种布局能够在有限翼展内获得更大的内部容积与更低的浸润阻力。该机型翼展控制在1780毫米，机身纵向长度800毫米，属于中等尺寸的遥控飞行平台，外场运输时可将机翼沿对接面拆分，普通家用轿车后排即可容纳，不需要专用托架。整机理论重量约3公斤，翼面积相对较大，翼载荷处于低速遥控飞行器的合理区间，起降滑跑距离短，对草地、硬化铺装场地的适应能力较好。

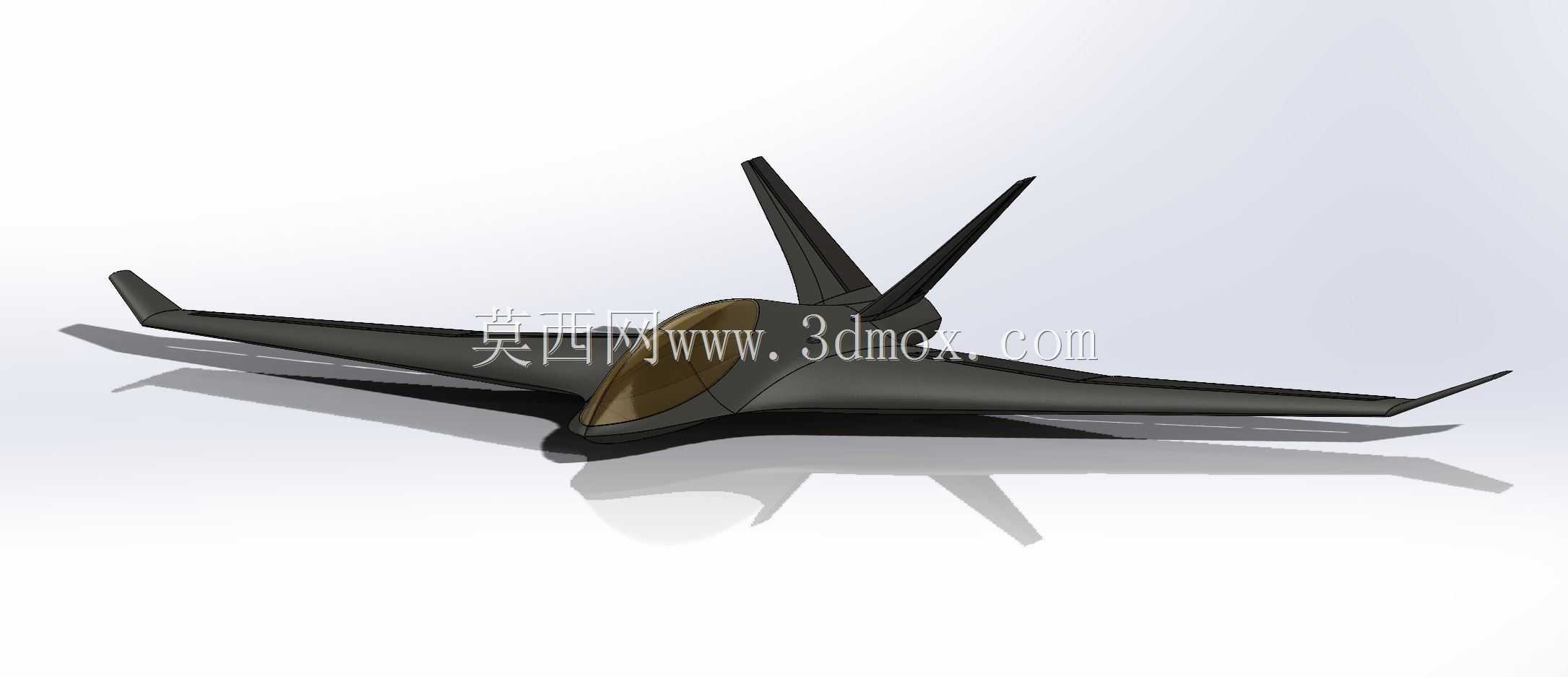

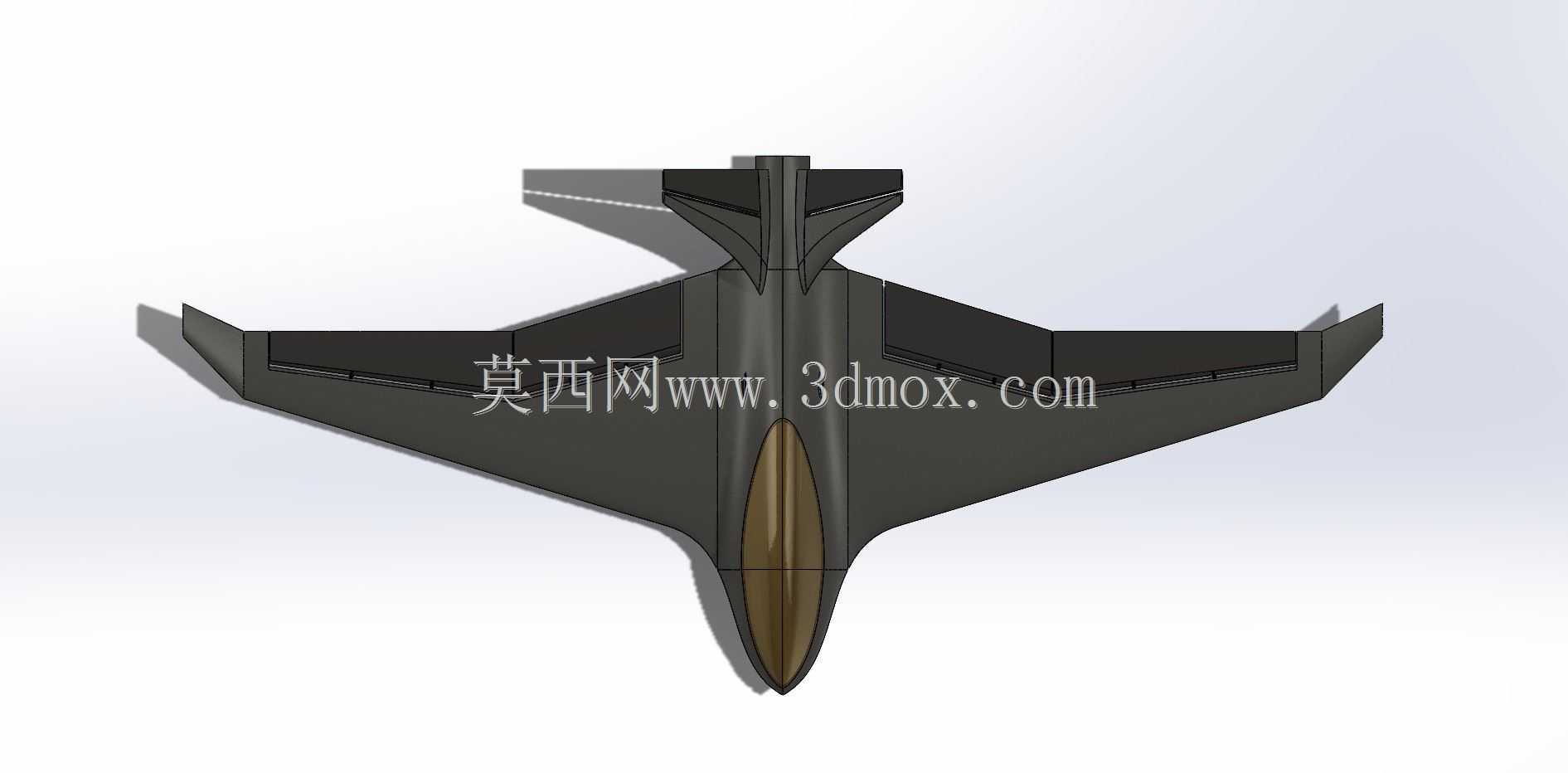

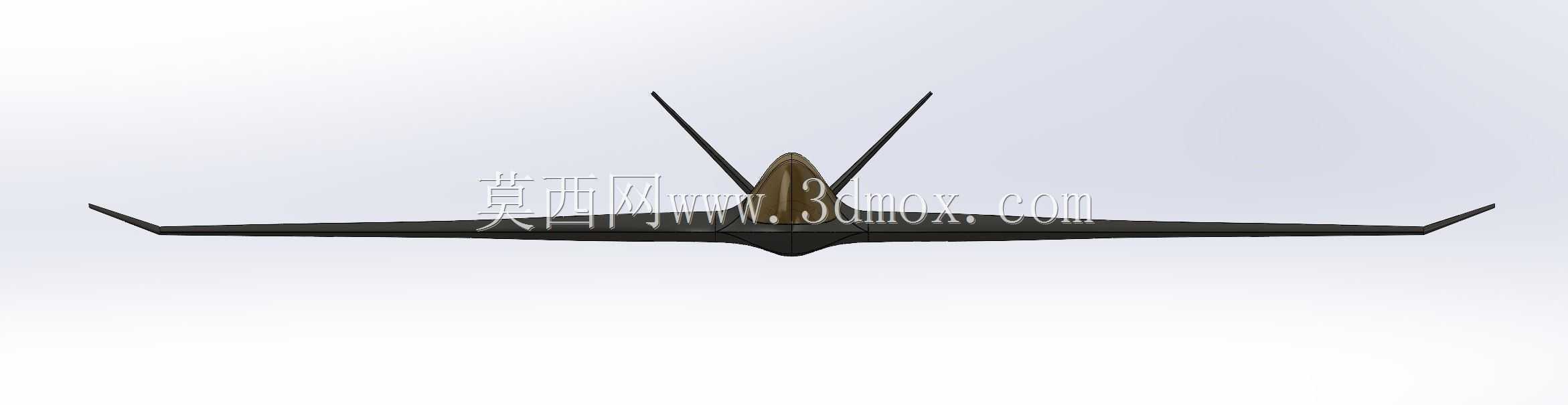

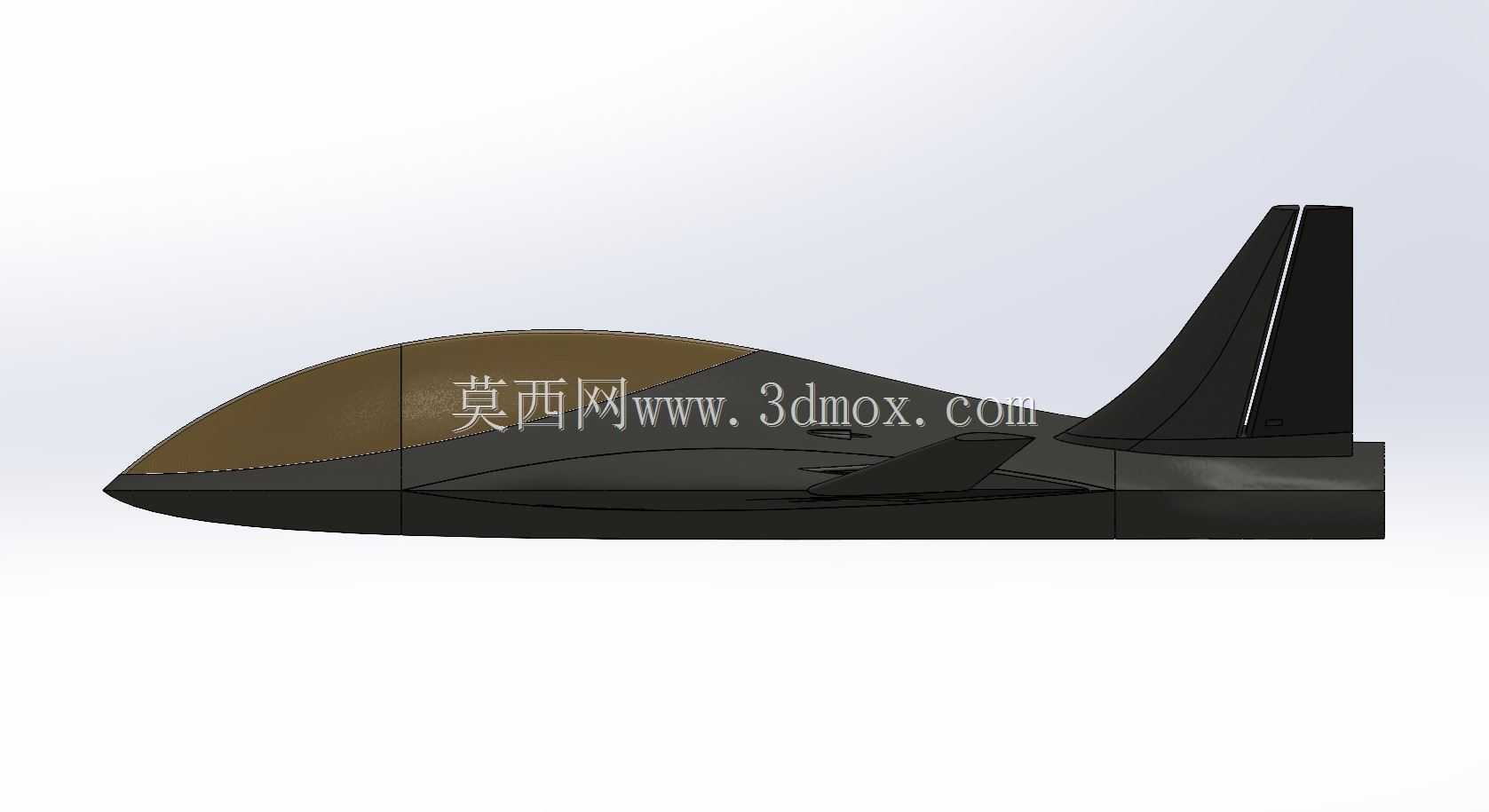

　　从气动外形处理来看，整机采用大后掠融合翼身构型，机头段平滑过渡至座舱区域，座舱盖以深色曲面件模拟隐身战机的整体式风挡，既维持外形连续性，也可在真机制作时作为机载设备舱的检修口盖。机翼后缘布置全翼展操纵面，左右翼面的舵面可通过混控方式同时承担俯仰与滚转操纵功能；翼尖附近设置双外倾尾撑与操纵面，等效提供方向稳定与偏航操纵力矩，弥补纯飞翼布局航向阻尼不足的问题。外倾角的选择兼顾侧向稳定与雷达隐身特征演示，双尾撑向后延伸并与机翼后缘承力梁连接，避免细长尾撑在机动飞行中出现颤振。

　　结构设计阶段需要优先明确动力、电池与接收机的安装边界。机身中部轴线区域应保留贯穿前后的主承力梁，梁材可选用碳管或层切木梁，机翼蒙皮与肋板围绕主梁布置，电池舱靠近气动重心，电调布置在进气道或设备舱通风路径上，利用飞行来流完成冷却。起落架若采用前三点形式，前起落架需预留转向舵机安装位，主起落架接头落在主梁附近，将着陆冲击载荷直接传递至主承力结构；若改为手抛起飞、腹部迫降，则可在下表面设置耐磨垫，并取消凸出轮舱以进一步降低阻力。

　　该类平台的实际用途集中在低空气动验证、飞翼控制律调试、航模竞赛演示与科普教学。高校与工程团队可利用其外形开展低速风洞观察或飞行试验，验证无尾布局在不同重心位置下的静稳定裕度；遥控操作者可通过飞控增稳，将翼面舵量、方向舵混控比例与自动增稳增益逐项整定，理解布局几何与操纵品质之间的关系。外形中的隐身战机元素也使其适合作为展厅展示模型、影视道具或航空主题教具。

　　三维建模时，机翼不宜简单使用单一厚板拉伸，应按翼根至翼尖的翼型厚度、扭转角和后掠轴线分段构建曲面，保证后缘舵面缝隙均匀。机身与机翼融合区域要检查曲率连续性，避免数控加工或热压成型时出现局部折痕。尾撑与机身连接处需增加圆角过渡和内部加强肋，舵机摇臂、拉杆走向、检修口盖边框都应在数模中预留空间。整机重心建议设计在平均气动弦长靠前的合理范围内，并在电池舱底部设置前后可调的配重安装面，便于首飞阶段根据实际舵效微调。外场装配时，机翼对接面、尾撑定位销和天线引出孔要统一考虑，保证每次拆装后操纵面中立位置一致，从而提高试飞重复性与结构维护效率。
