近程战术制导弹箭三维结构设计

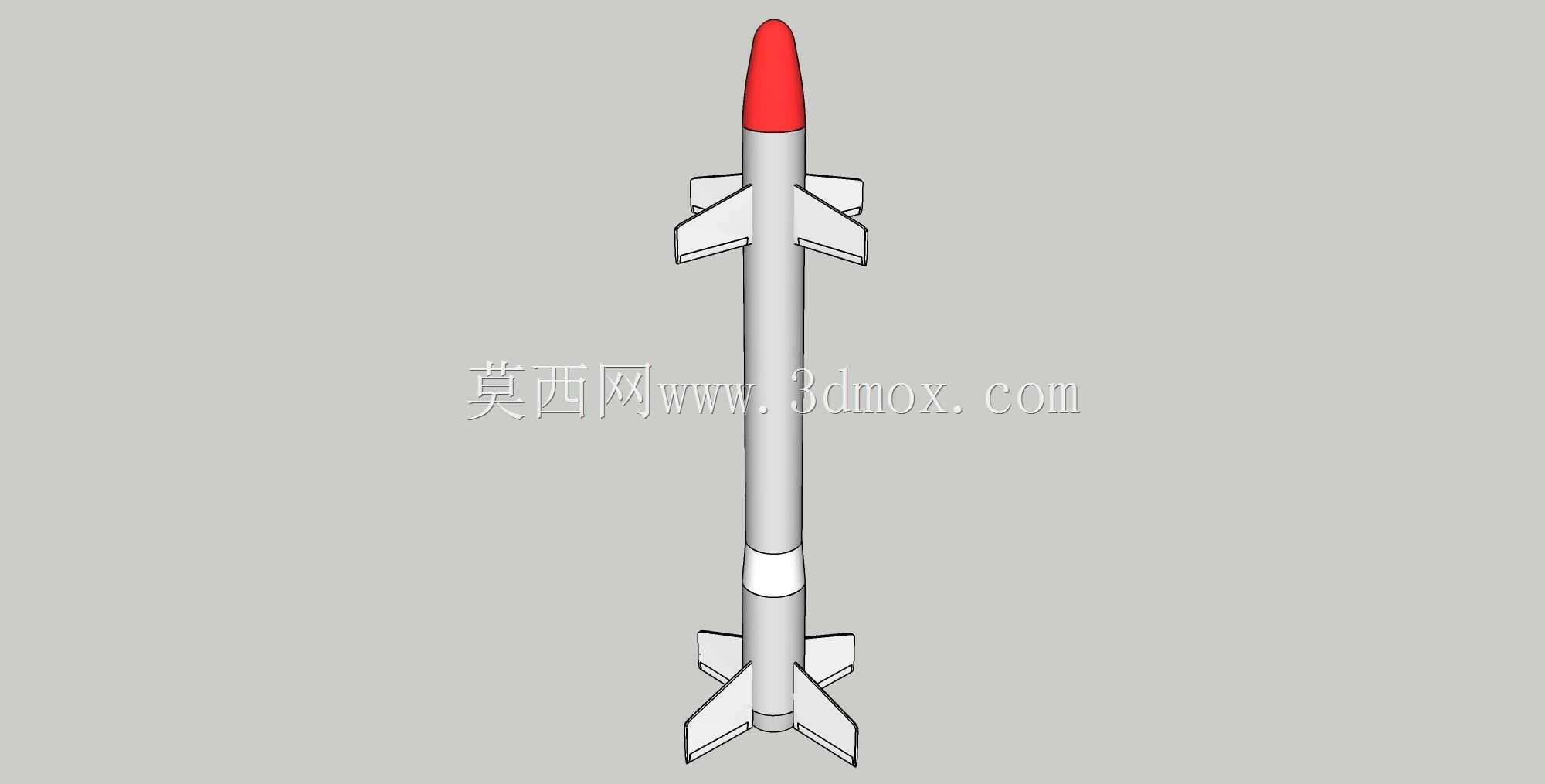

　　该弹体结构采用轴对称旋成体主体构型，整体沿纵轴完全对称，适配亚跨音速飞行段的气动稳定性要求，头部采用卵形钝头设计，曲率半径沿轴向渐变过渡，既能够降低高速飞行时的头部激波阻力，也能为前端导引模块预留充足的安装空间，避免尖锐头部在结构装配时出现应力集中问题。弹身主体采用等直径圆柱段设计，圆柱段长度占全弹总长的七成以上，该段为核心载荷舱段，内部可依次布置导引模块、战斗部装药、制导控制组件、动力装置以及尾段伺服机构，各舱段之间采用径向定位销加轴向连接环的装配形式，能够保证舱段对接时的同轴度误差控制在极小范围内，避免飞行过程中因质心偏移诱发弹道偏离。弹体中部设置四片对称分布的梯形弹翼，弹翼平面形状为切尖三角翼，翼型采用对称薄翼型，

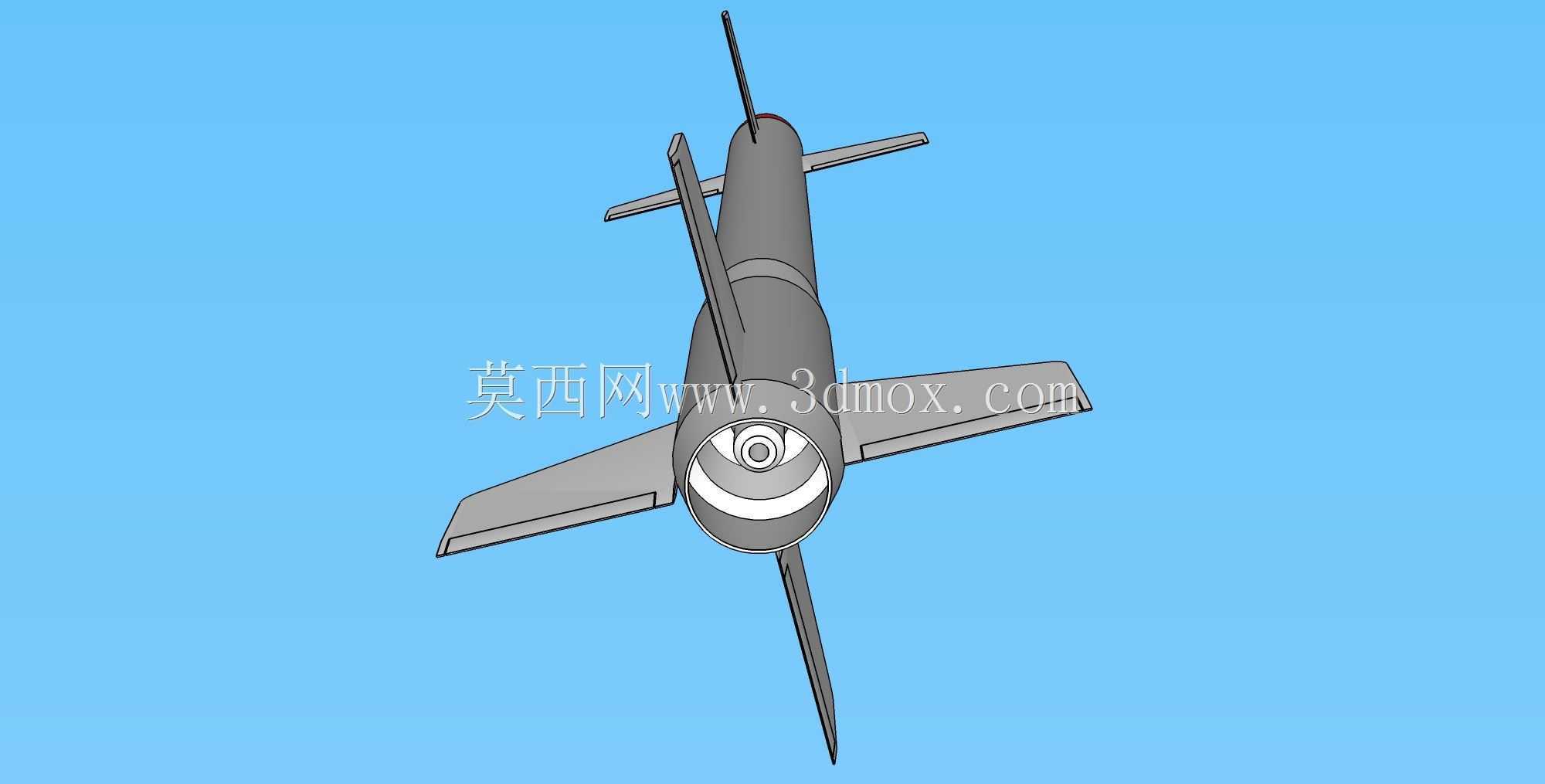

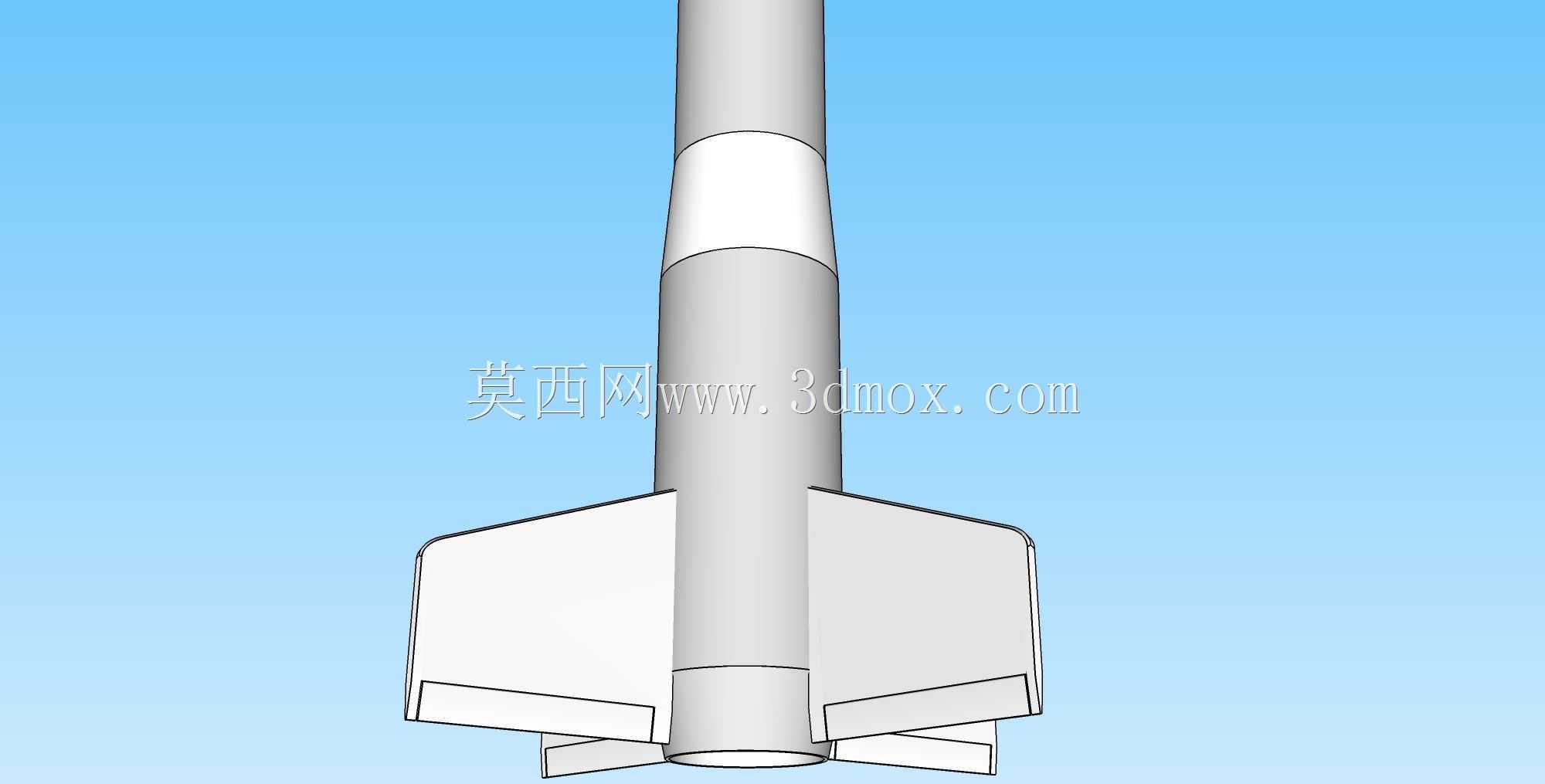

　　翼根与弹身采用一体化嵌装连接，翼面后缘与弹身轴线垂直，四片弹翼沿弹身周向呈90度均匀分布，主要为弹体提供飞行过程中的升力，同时保证弹体在俯仰、偏航通道的静稳定度，弹翼的安装角设置为零度，避免飞行过程中产生额外的诱导滚转力矩。弹体尾部设置四片与中弹翼同方位布置的全动尾翼，尾翼平面形状为小展弦比梯形，通过尾段的转轴与内部伺服舵机连接，可根据制导系统输出的控制信号偏转相应角度，为弹体提供俯仰、偏航以及滚转通道的操纵力矩，尾翼与中弹翼处于同一纵轴平面，能够降低尾翼处的下洗流干扰，提升操纵效率。弹身中部靠近尾翼的位置设置有一圈环形连接槽，该结构为弹体与发射装置的定位适配接口，能够与发射筒内的定向滑块配合，保证弹体出筒时的初始姿态精度，

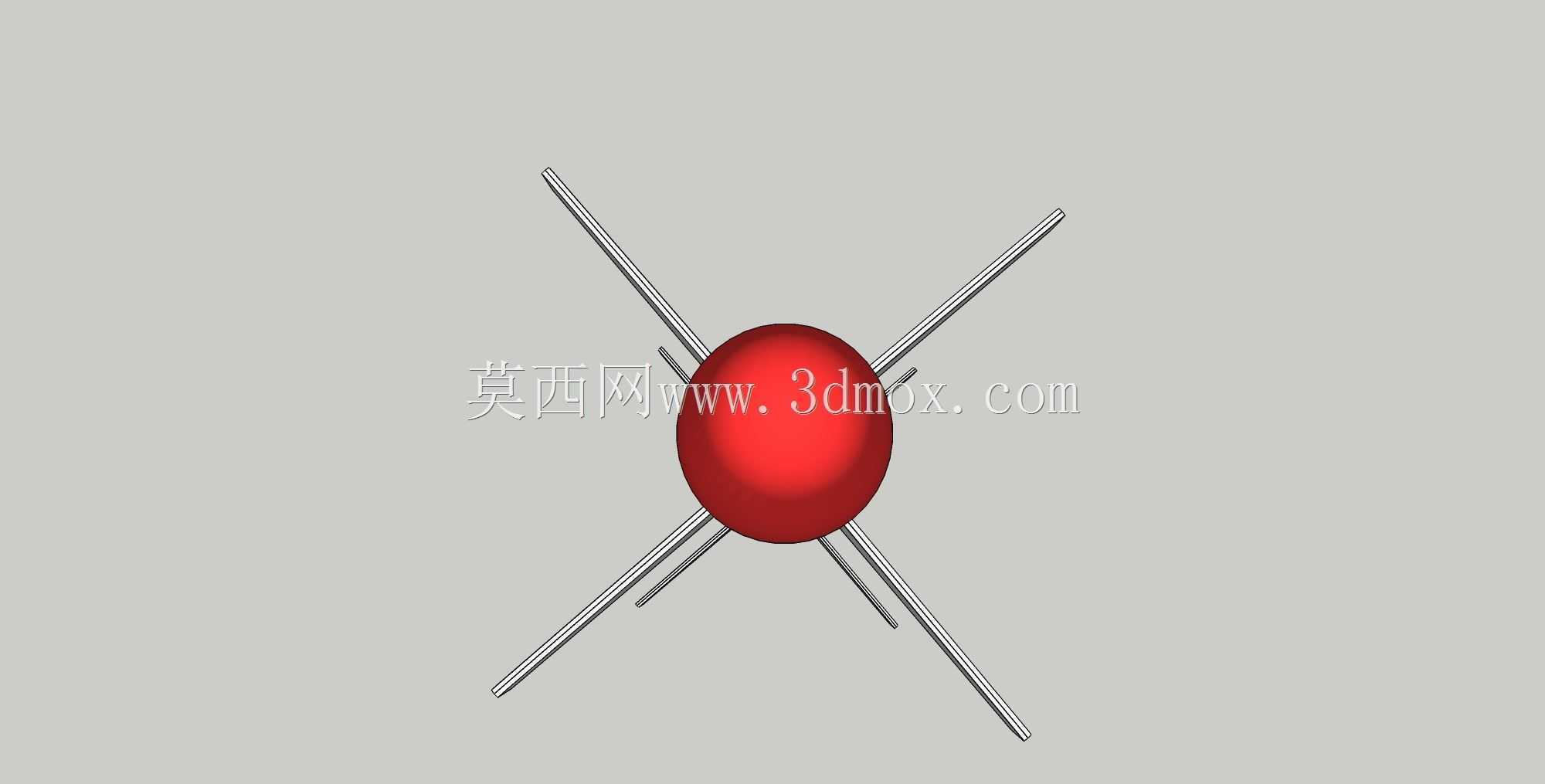

　　同时该位置也是弹体运输过程中的吊挂支撑点，环形槽的结构强度经过强化处理，能够承受全弹重量下的吊挂载荷，不会出现局部变形问题。弹体头部的红色端头为非金属透波整流罩，采用低介电常数的复合材料成型，能够保证内部导引头的信号传输效率，同时具备足够的结构强度，能够承受飞行过程中的气动加热与粒子侵蚀。从结构设计的工程逻辑来看，该弹体的各部件拆分充分考虑了加工工艺性，弹身圆柱段采用薄壁筒形结构，可通过旋压工艺一次成型，减少焊接接缝带来的结构强度损失；弹翼与尾翼均采用平面翼面构型，可通过板材铣切加工成型，降低复杂曲面的加工难度与成本；各舱段的连接接口采用标准化设计，同类型舱段可实现互换，提升批量生产时的装配效率与后勤维护便捷性。在实际应用场景中，

　　该构型的弹体可适配多种陆基、机载发射平台，弹体的径向尺寸能够兼容多数现役发射筒的内径边界，全弹长度也满足机载挂架的挂载尺寸限制，不需要对现有发射装置进行大规模改造即可完成适配。弹体质心设计位于全弹气动焦点前方，保证无控段飞行时的自然稳定性，即使在初始发射扰动较大的情况下，也能通过气动阻尼快速恢复稳定姿态，降低初始段的弹道散布。尾段的尾翼转轴采用密封设计，能够避免飞行过程中高速气流夹带的沙尘、雨水进入舵机舱内部，影响伺服机构的正常运转。弹体表面的气动外形经过修形处理，弹翼与弹身的连接处采用小半径圆角过渡，减少角反射器效应，同时降低该位置的气流分离带来的阻力增量。
