高精度木制拼接关节修复结构件

　　该木制关节结构件主要面向木器修复、传统木作构件复刻、手工创意装置搭建场景，可直接用于老旧斧柄等手持木工具的关节部位修复替换，也可作为模块化木制装置的通用连接单元，适配小型木制家具、创意手作、教学演示教具的拼接需求。从实际使用角度出发，这类构件的核心功能是实现多段木构件的活动式连接，同时保证连接部位的抗扭、抗弯折性能，避免使用过程中出现连接松脱、构件开裂的问题，相较于金属连接件，木制同材质连接不会出现不同材质热胀冷缩系数差异导致的配合间隙变化，长期使用的结构稳定性更适配纯木制器具的修复需求。

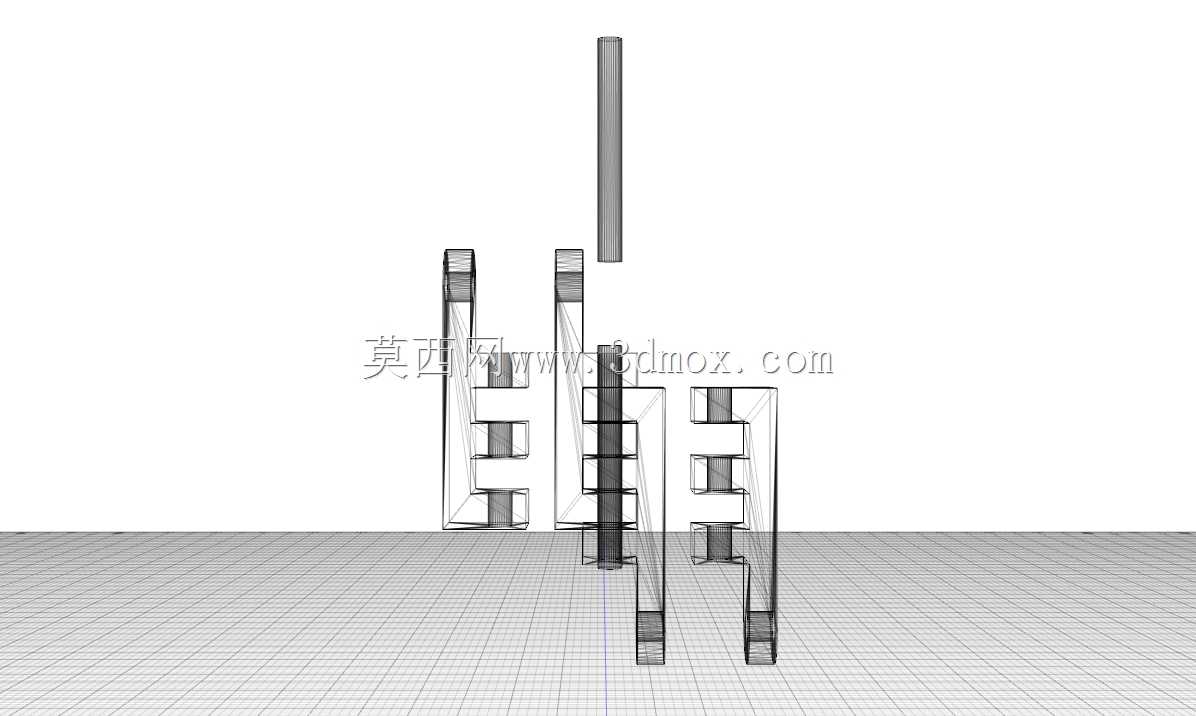

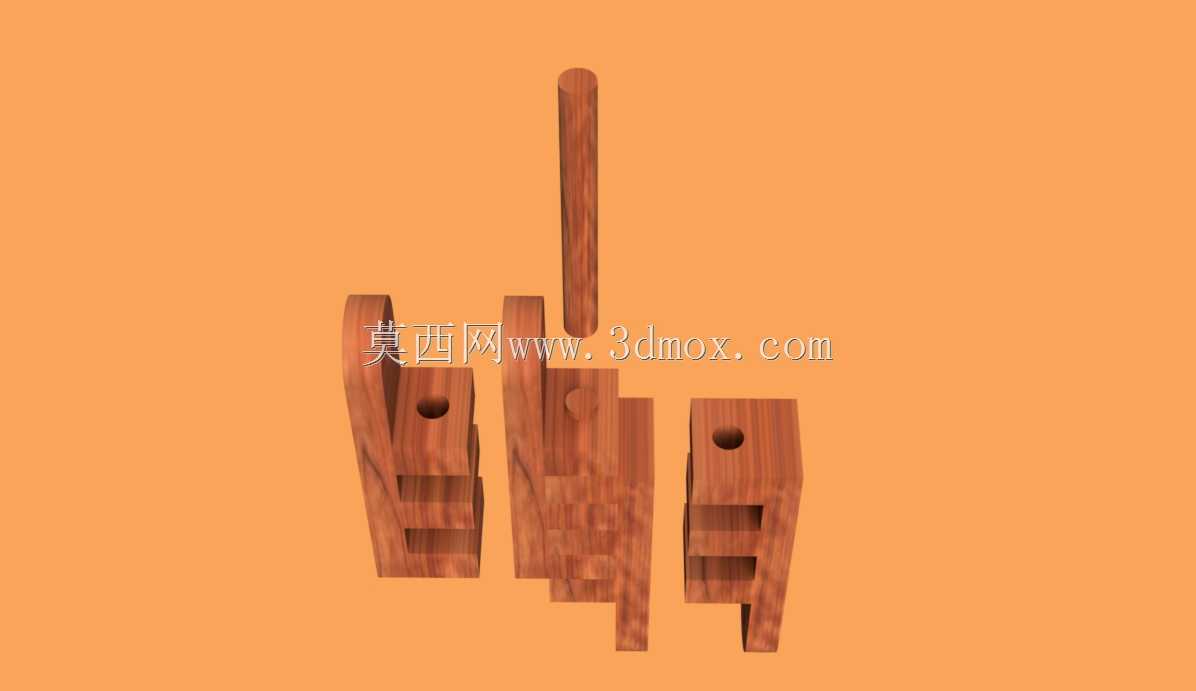

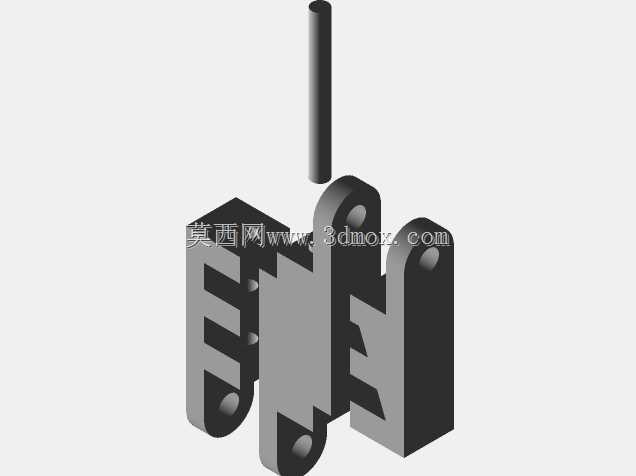

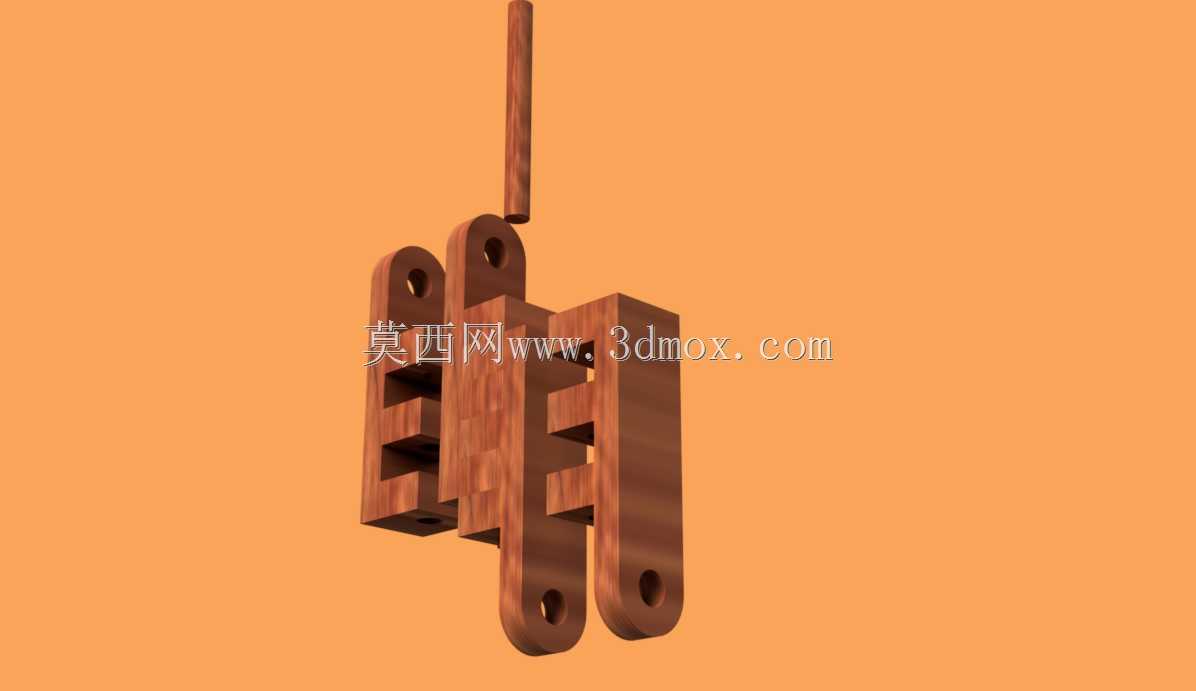

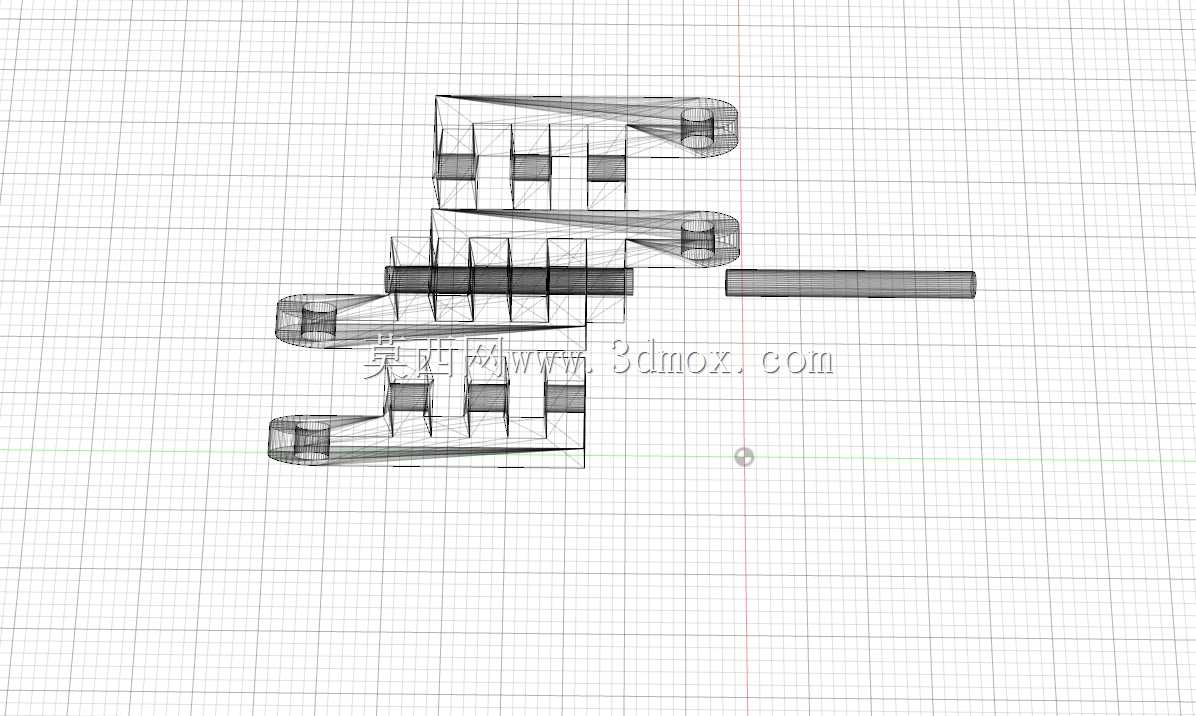

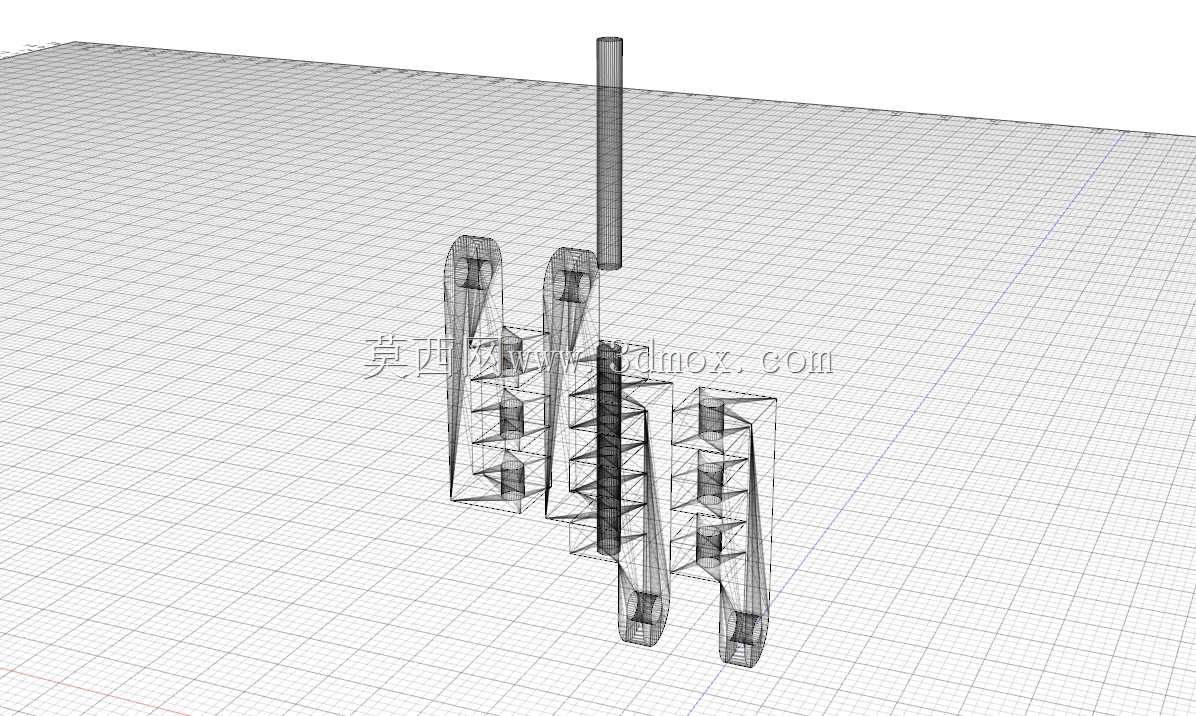

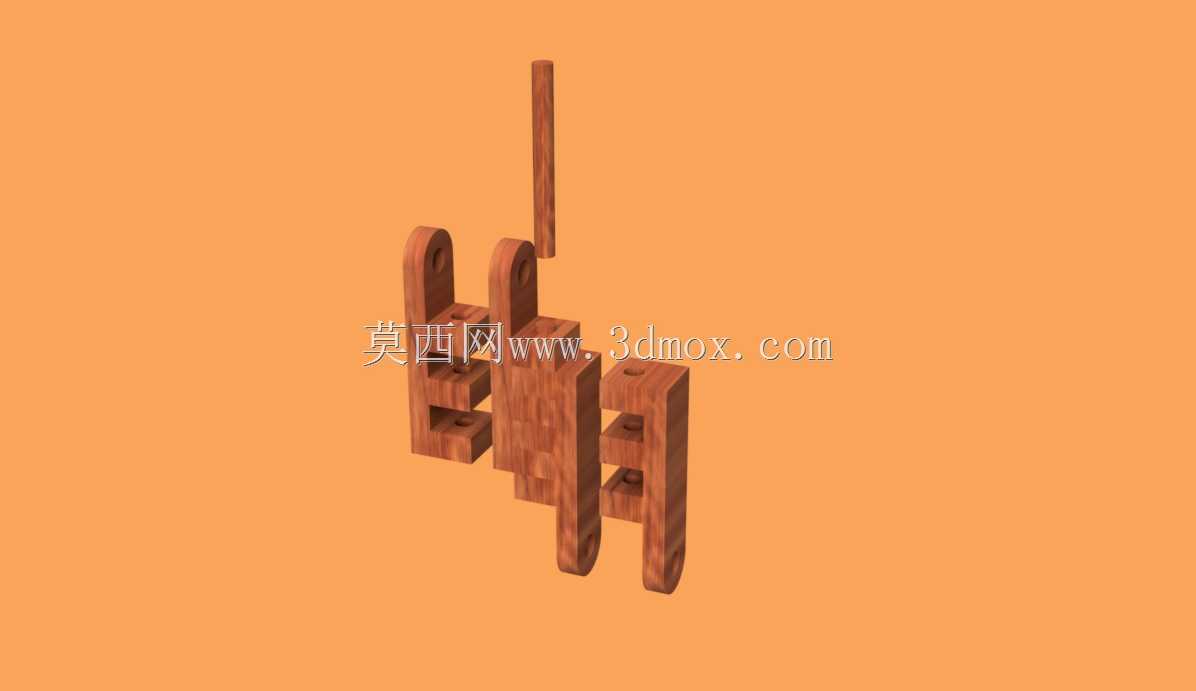

　　设计过程中首先考虑了木制材料的各向异性特性，所有拼接部位的受力方向均顺着木材纤维走向设置，避免横向受力导致的木纤维断裂，每个插接部位的配合公差控制在0.1mm范围内，既保证拼接时的装配顺畅度，又不会因间隙过大出现连接晃动。构件整体采用模块化拆分设计，共包含四个独立的块状单元与一根圆柱销轴，每个块状单元上预留的榫槽与相邻单元的榫头完全匹配，圆柱销轴贯穿所有单元的同轴通孔，实现关节的铰接转动功能，转动角度范围可覆盖0到90度的常规使用需求，完全满足斧头等工具使用时的角度调整需要。

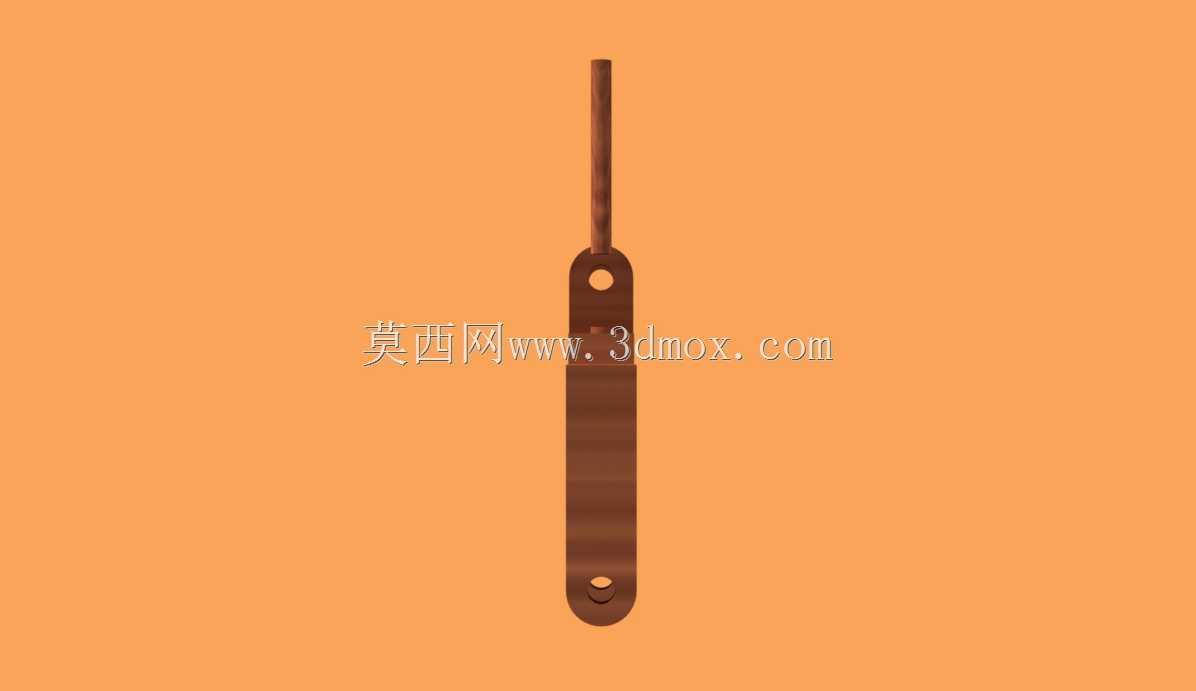

　　外形尺寸方面，单块拼接单元的截面尺寸控制在20mm*20mm范围内，整体装配完成后的总长度不超过120mm，安装边界预留了3mm的打磨余量，使用者可根据实际修复的器具尺寸对构件外露部分进行修型打磨，适配不同直径的斧柄、木杆类构件的连接需求，销轴的直径设置为8mm，与通孔的配合采用过渡配合，装配时可通过木槌轻敲完成固定，无需额外添加粘接剂即可保证连接强度，后续需要拆解维护时也可轻松将销轴冲出，实现构件的重复利用。从结构细节来看，每个块状单元的铰接接触面都做了微小的倒角处理，避免转动过程中相邻构件的棱角出现磕碰磨损，延长关节的使用寿命，榫头部位设计了1.5度的拔模斜度，既方便加工时的脱模，也能在装配时起到导向作用，降低手工装配的难度。

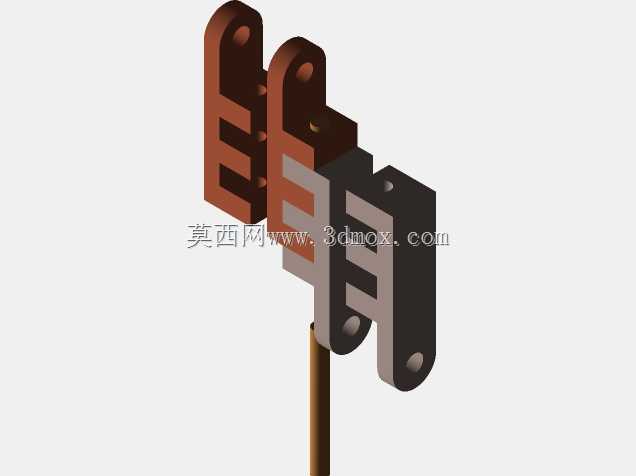

　　这类结构在实际应用中，除了工具修复场景外，还可用于木制玩具的活动关节制作、传统木构建筑的微缩模型搭建、创意木制家居的活动连接部位，相较于一体式切削的木制关节，拆分式拼接结构的加工难度更低，普通的三轴数控雕刻设备即可完成所有单元的加工，不需要多轴设备进行复杂的曲面加工，加工成本更低，也更适合手工爱好者使用小型桌面雕刻机自行制作。在安装适配性上，该构件的端部预留了标准的圆柱插接段，可直接与直径20mm的标准木杆进行对接，对接部位可根据需要选择粘接或者销钉固定，适配不同的连接强度需求，针对不同使用场景的载荷要求，也可通过更换不同硬度的木材制作该构件，比如需要较高强度时可选用柞木、榉木等硬木，需要轻量化时可选用松木、桐木等软木，结构本身不需要做任何修改即可适配不同材料的加工特性。
