折叠式定日镜聚光反射结构设计

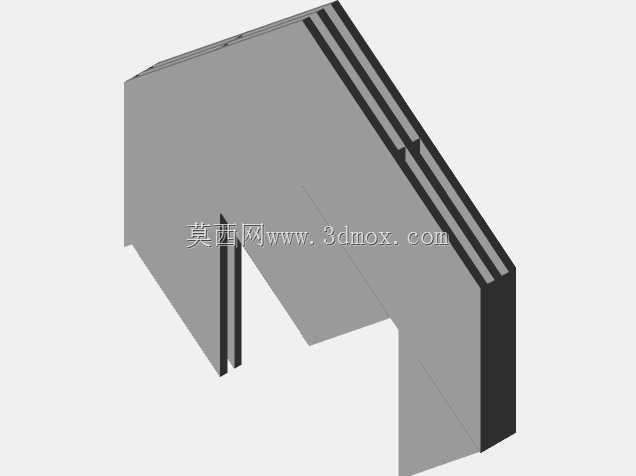

　　在塔式光热发电系统的定日镜场设计中，单台定日镜的反射面积占比、收纳运输体积、现场安装效率一直是制约项目度电成本的核心因素。传统平面定日镜为保证足够的聚光面积，单块镜面尺寸偏大，运输过程中需要占用大量货运空间，且现场安装时需要逐块拼接镜面、调整支撑桁架角度，高空作业占比高，施工周期长。本次设计的折叠式定日镜反射结构，借鉴折纸工艺的三浦褶皱折叠原理，将大面积反射面拆解为可同步折叠的单元模块，在非工作状态或运输阶段可将整体结构压缩至极小的收纳体积，展开后即可形成连续的高反射率曲面，适配不同纬度地区的太阳高度角追踪需求。

　　从结构功能特性来看，该折叠反射面采用分层式折痕设计，主折痕沿定日镜旋转主轴方向平行排布，辅助折痕与主折痕呈固定夹角分布，折叠过程中所有反射单元可沿预设折痕同步收拢，不会出现相邻单元干涉、镜面剐蹭的问题。展开状态下，折痕形成的加强筋结构可替代传统定日镜的背部支撑桁架，在相同受风载荷条件下，结构整体挠度比同面积平面镜面降低40%以上，无需额外加装大量横向、纵向支撑梁，有效降低单台定日镜的整体自重，减少追踪驱动机构的负载功率。反射面的单元板块采用薄型高反射基材，折痕位置做柔性耐候处理，可承受上千次折叠展开循环而不出现反射层脱落、基材开裂的问题，适配沙漠、戈壁等光热电站常见的极端温差、强风沙工况。

　　设计过程中优先考虑了安装边界与运输适配性，收拢状态下整体结构的外轮廓为规则长方体，宽度控制在标准货运集装箱的内宽限制范围内，长度可根据单台定日镜的设计反射面积调整，无需定制超宽、超高运输工装，单台货运车辆的装载量比传统平面定日镜提升6倍以上，大幅降低长途运输成本。现场安装时，仅需要将收拢状态的反射结构整体固定在定日镜的俯仰驱动支架上，通过驱动机构带动主折痕轴旋转即可一次性完成反射面展开，无需现场逐块校准镜面单元的相对位置，展开后所有反射单元的相对角度由折痕的加工精度保证，初始面形精度可控制在聚光要求的误差范围内，仅需要做整体角度校准即可投入运行，现场安装工时比传统结构缩短70%以上。

　　在实际应用场景中，该结构除了适配大型塔式光热电站的定日镜场，还可用于分布式太阳能聚光供热系统、便携式太阳能发电装置、应急太阳能供电设备等场景。在分布式供热场景中，折叠式反射面可根据场地实际面积调整展开程度，在有限的屋顶、空地空间内获得最大的聚光面积，非采暖季可将反射面收拢，减少风阻与积灰，延长设备使用寿命；在便携式应急供电场景中，收拢后的反射结构可装入标准设备箱，由单人携带至作业现场，展开后配合小型聚光光伏模块或斯特林发电机，即可在无电网覆盖区域提供稳定的电力输出，折叠结构的抗风性能优于同面积的拼装式反射面，可在野外阵风环境下保持稳定工作。

　　结构的受力设计充分考虑了户外工况的载荷组合，展开状态下折痕形成的凹凸结构可引导气流沿折痕方向疏导，降低风载荷对镜面的正面冲击力，在12级阵风条件下，结构的最大应力出现在主折痕的连接位置，设计时在该位置加装了嵌入式金属加强件，应力值远低于基材的疲劳极限，不会出现结构永久变形。反射面的背面预留了传感器安装位，可加装风速、辐照度传感器，当检测到风速超过安全阈值时，控制系统可自动将反射面收拢至最小迎风面积状态，同时调整俯仰角度至风阻最小的位置，避免强风对结构造成损坏。与传统定日镜的平面反射不同，该折叠结构展开后形成的微曲面可将反射光线更集中地投射到集热塔的受光面，减少光线溢出损失，提升聚光效率，在相同反射面积下，集热面的接收辐照强度比平面定日镜提升15%左右，可有效降低集热塔的吸热器设计尺寸，进一步压缩整个光热系统的建设成本。
