电力变压器配套开槽式导向滑轮结构

　　这类带轴向开槽结构的滑轮，主要应用在油浸式电力变压器的有载分接开关传动链路、内部引线导向机构以及外部风冷系统的张紧轮组中，日常工况下承担绳索、绝缘拉杆、传动钢带的滑动导向与载荷传递作用，区别于普通定滑轮的全封闭轮槽设计，轮体上的三处轴向开槽是为了适配变压器内部多组并行引线的排布需求，避免绝缘引线在轮体表面发生交叉剐蹭，同时开槽结构能在变压器油浸泡的工作环境中，让油液顺利通过轮体与安装轴的配合间隙，减少油流阻力带来的传动卡滞，也能降低长期运行后油泥在轮槽内的堆积概率。从结构设计逻辑来看，轮体采用一体式卷制结构，没有额外的拼接焊缝或紧固件连接，整体为对称式回转体，中心通孔为安装基准面，加工时需要保证内孔的圆柱度公差控制在0.

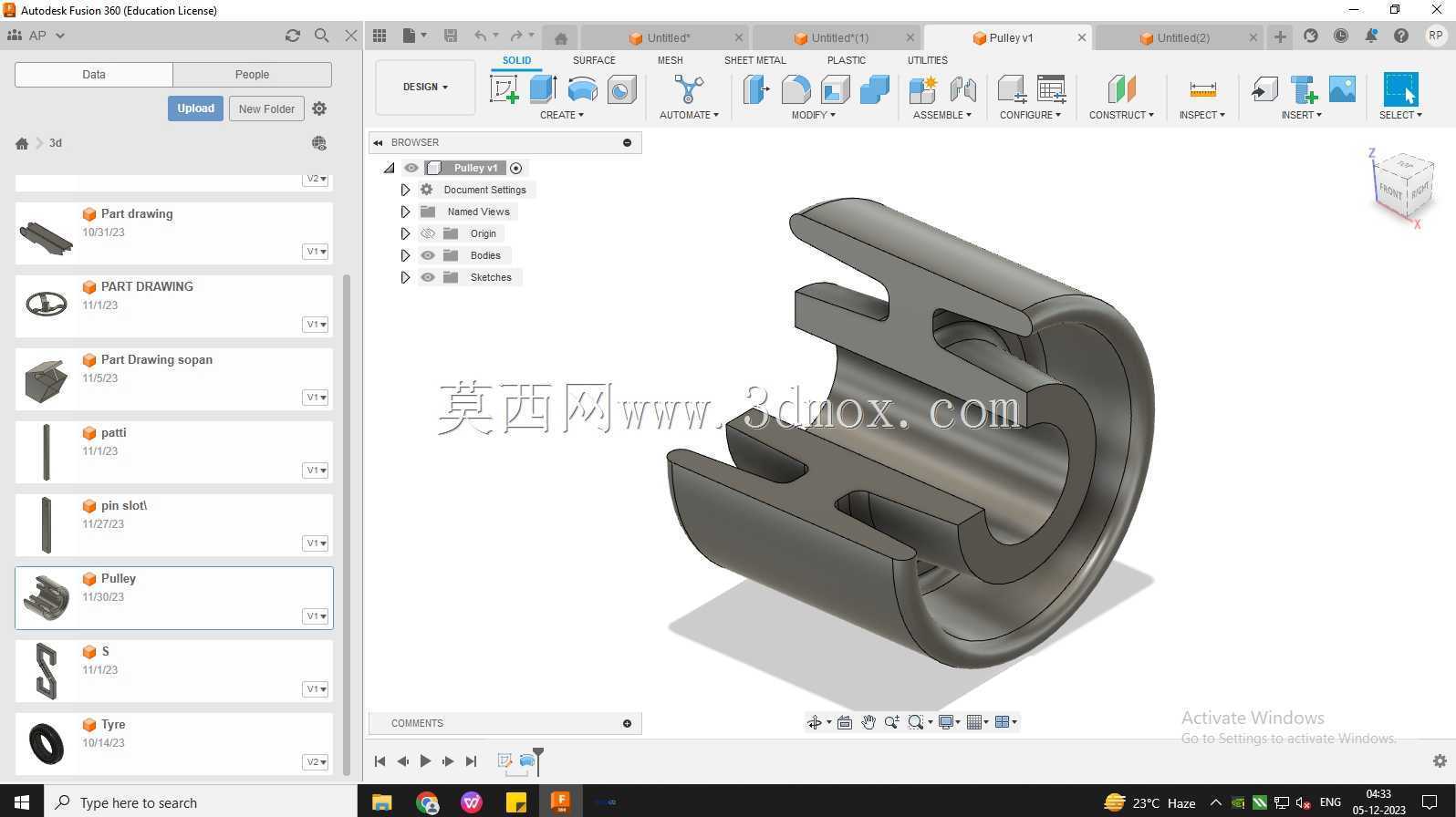

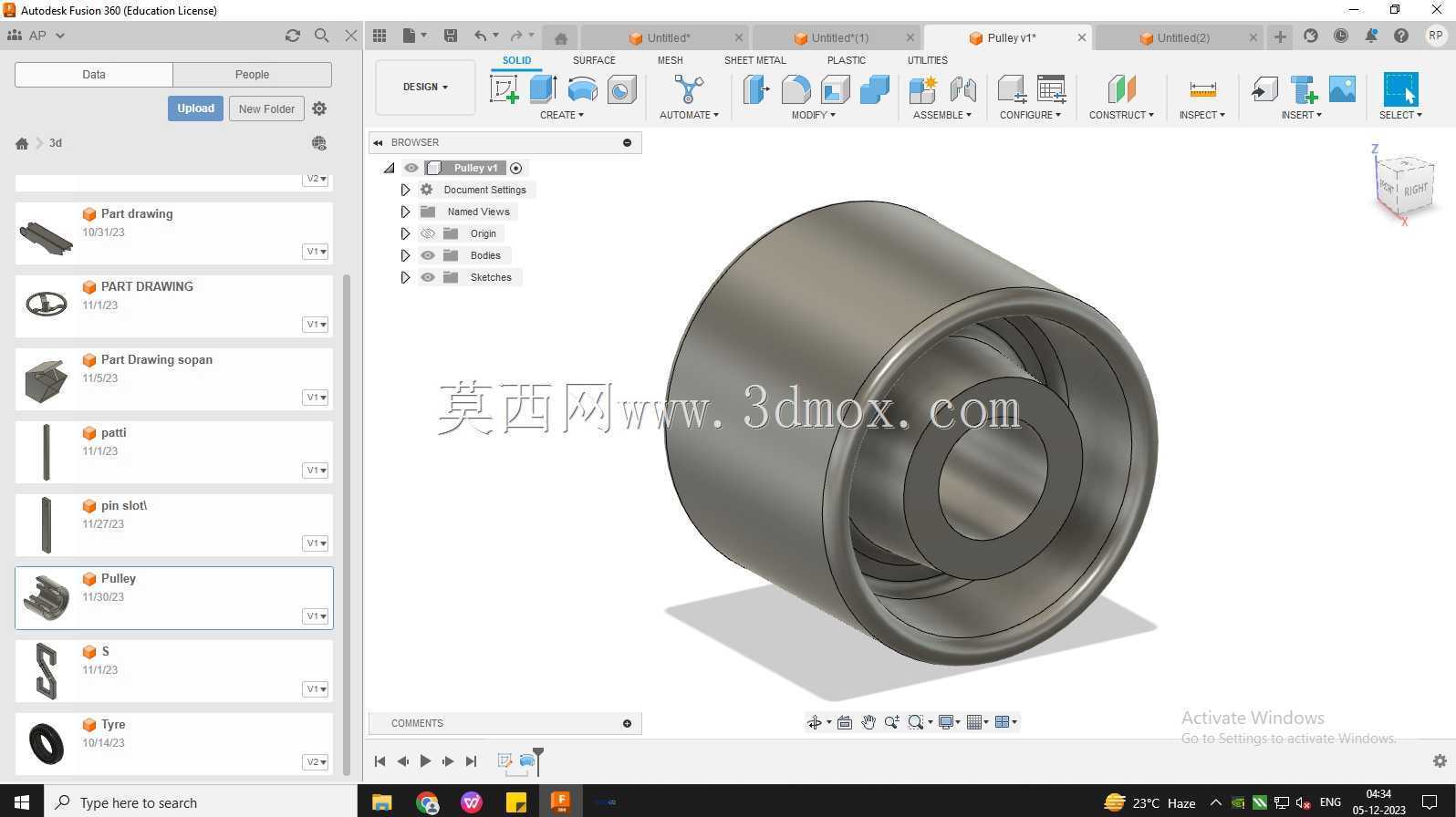

　　02mm以内，和配套的固定销轴采用间隙配合，配合间隙控制在0.03-0.05mm区间，既保证轮体转动时的灵活性，也避免间隙过大导致轮体运行时出现径向窜动，影响传动精度。轮体外缘的弧形轮槽经过圆角钝化处理，槽底圆角半径根据配套传动件的直径做匹配设计，比如用于绝缘拉杆导向的滑轮，槽底圆角半径比拉杆半径大1mm，防止长期滑动摩擦割伤拉杆表面的绝缘层；用于钢带传动的滑轮，槽宽比钢带厚度大2mm，保证钢带在运行偏移时不会和轮槽侧壁发生硬摩擦。轮体上的开槽并非等宽设计，靠近轮缘的槽口做了15度的倒角扩口，方便安装时引线或传动件直接从侧方卡入轮槽，不需要将整个轮体从销轴上拆下就能完成线缆或传动件的布设，大幅提升变压器内部组件装配时的作业效率，

　　同时槽口的倒角也能避免安装时尖锐棱边划伤操作人员或破坏零件表面的防护层。安装边界方面，这类滑轮的轴向总宽度根据适配的变压器容量不同有不同的尺寸规格，常见的适配10kV级变压器的滑轮，轴向总宽度在32mm左右，轮体外径在48mm左右，中心安装孔直径为12mm，开槽的深度为10mm，开槽宽度为8mm，安装时需要保证轮体的端面和安装支架的侧面平行度公差不超过0.1mm，否则会导致传动件在滑动过程中出现偏磨，缩短零件的使用寿命。轮体的材质一般选用增强尼龙或者铸铝材质，在变压器内部使用的版本多采用耐油增强尼龙，自重轻且绝缘性能优异，不会在内部电场环境中产生悬浮电位，避免局部放电问题；外部风冷系统使用的版本多采用铸铝材质，强度更高，

　　能承受更大的张紧载荷，表面做阳极氧化处理，提升耐候性，适应户外露天的工作环境。实际运行过程中，这类滑轮不需要额外添加润滑脂，在变压器内部的版本依靠变压器油的自润滑就能保证转动顺畅，外部使用的版本在轴孔内镶嵌有自润滑铜套，长期免维护运行也不会出现卡滞问题。设计时还需要考虑轮体的动平衡性能，因为开槽结构会破坏回转体的质量对称性，所以在加工完成后需要对轮体做去重动平衡处理，保证轮体在额定转速下运行时的振动值不超过0.1mm/s，避免长期振动导致固定销轴松动，影响变压器组件的运行稳定性。另外轮体的所有棱边都做了R0.5以上的圆角处理，不存在尖锐的毛刺或飞边，防止在变压器内部安装时刮伤绝缘纸或引线绝缘层，造成绝缘隐患。在和其他部件配合时，轮体两侧会加装厚度1mm的绝缘垫片，将轮体和金属安装支架隔开，进一步避免形成导电回路，保障变压器内部的绝缘可靠性。
