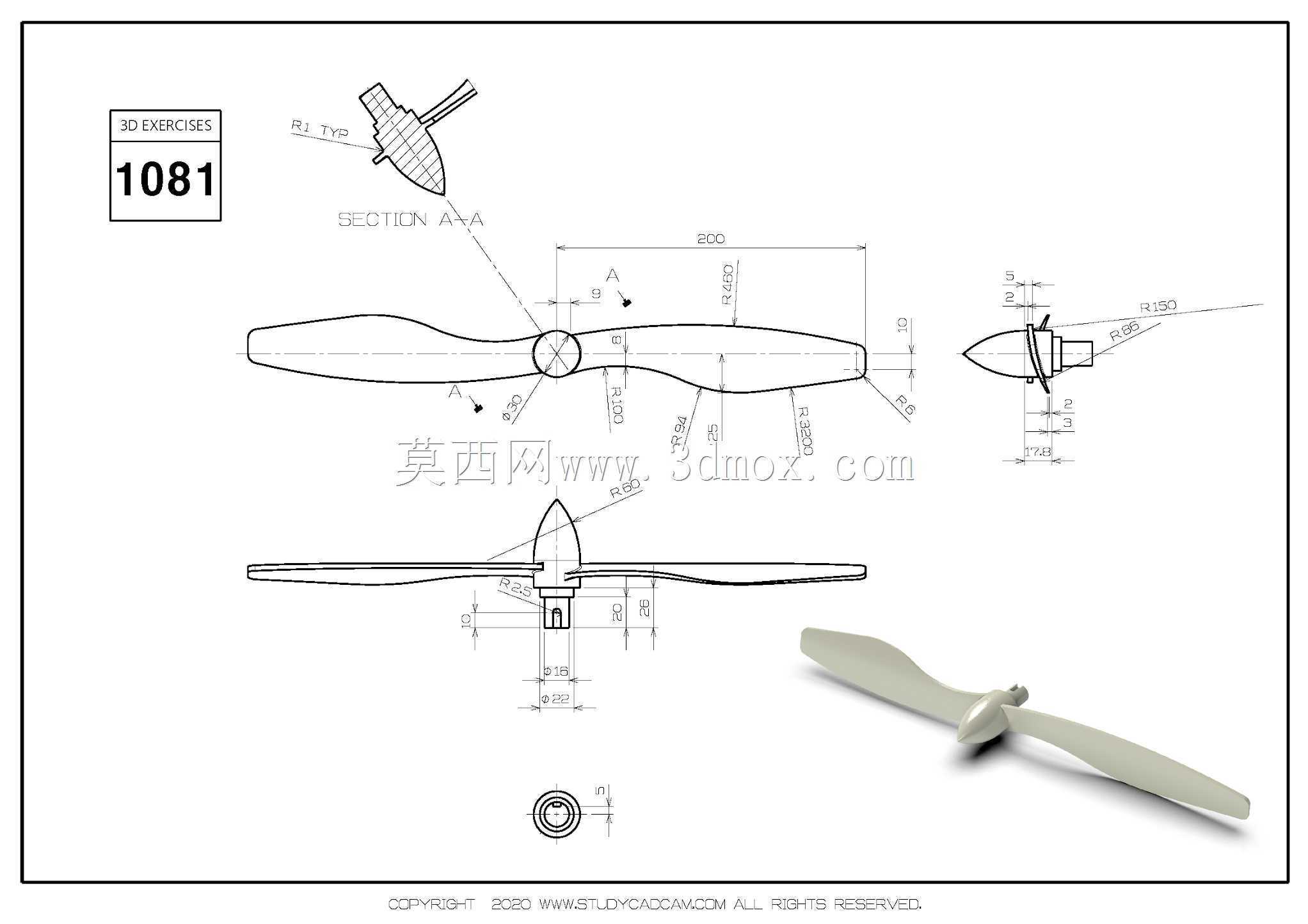

适配多场景动力输出的双叶螺旋桨结构

　　在流体动力推进类设备的结构设计环节，螺旋桨作为核心动力转换部件，其曲面精度、叶型分布直接决定整套动力系统的能量转换效率，本次梳理的这款双叶螺旋桨结构，在前期设计阶段就充分考虑了不同应用场景下的安装适配性与工况耐受能力，没有采用常规民用小桨叶的薄壁结构，而是在叶根位置做了渐变式加厚处理，从桨毂中心到叶尖的厚度变化遵循流体力学仿真得到的载荷分布曲线，避免高转速下叶根位置出现应力集中导致的结构疲劳失效。

　　从实际应用场景来看，这款螺旋桨的结构尺寸适配范围较广，既可以匹配小型低空飞行器的动力输出需求，也可经过表面防腐处理后适配小型水面航行设备的推进单元，桨毂中心的安装孔采用标准同轴定位设计，安装边界预留了足够的锁紧空间，不需要额外定制转接法兰就可以和常规输出轴径的动力单元完成装配，安装时只需要保证桨叶安装面与动力输出轴的垂直度公差控制在0.02mm以内，就能避免高转速下出现动平衡失稳的问题。

　　设计思路上没有追求过多的叶数以提升静推力，而是采用双叶对称布局，这种布局的优势在于转动惯量更低，动力单元启动时的负载冲击更小，对于小功率动力源的适配性更好，叶型的截面采用高升阻比的翼型结构，从桨毂到叶尖的弦长逐步收窄，同时配合一定的扭转角设计，让不同半径位置的叶素在工作时都能保持合适的攻角，减少气流或者水流在叶背位置的流动分离，降低工作过程中的涡流损耗。在外形尺寸的控制上，桨叶的展开直径没有做冗余设计，整体轮廓的回转半径适配多数小型动力设备的安装舱室边界，不需要对原有设备的外壳结构做额外切削改造就能完成换装，桨叶前缘位置做了小圆弧钝化处理，既不会过多影响流体通过效率，也能避免工作过程中遇到细小硬质颗粒撞击时出现前缘崩缺的问题。

　　从结构特性来看，整个螺旋桨为一体化成型结构，没有分体式的拼接接缝，避免了长期交变载荷作用下拼接位置出现松动位移的风险，桨毂位置的端面做了平整化处理，和动力输出轴的法兰端面贴合时能够保证足够的接触面积，锁紧后不会出现相对滑动。针对不同的使用工况，这款结构既可以采用工程塑料通过3D打印快速成型做功能验证，也可以采用铝合金材质通过五轴铣削加工做成量产部件，加工过程中只需要以桨毂中心孔作为定位基准，就能保证两个桨叶的位置度公差符合动平衡要求，后续做动平衡校正时，可在叶尖预设的去重区域做微量材料去除，不需要破坏桨叶的主体受力结构。

　　在实际选型匹配过程中，需要结合动力单元的额定转速、输出扭矩以及工作介质的密度来校核桨叶的载荷承受能力，这款螺旋桨的叶型在中低转速区间的效率表现更优，过高的转速会导致叶尖位置的线速度超过介质临界流速，反而会使效率下降同时增大工作噪音，安装时要注意桨叶的朝向与动力输出轴的旋转方向匹配，反向安装会导致推力方向完全相反，无法实现预期的推进效果。日常维护过程中，只需要定期检查桨叶表面是否有撞击产生的裂纹、桨毂锁紧件是否有松动，不需要做额外的复杂保养，即使单片桨叶出现轻微损伤，只要损伤位置没有超过叶型弦长的十分之一，就可以通过表面打磨修复后继续使用，不会对整体动平衡造成过大影响。
