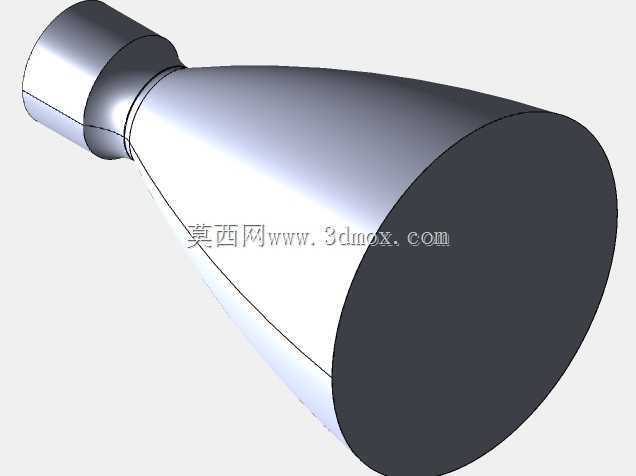

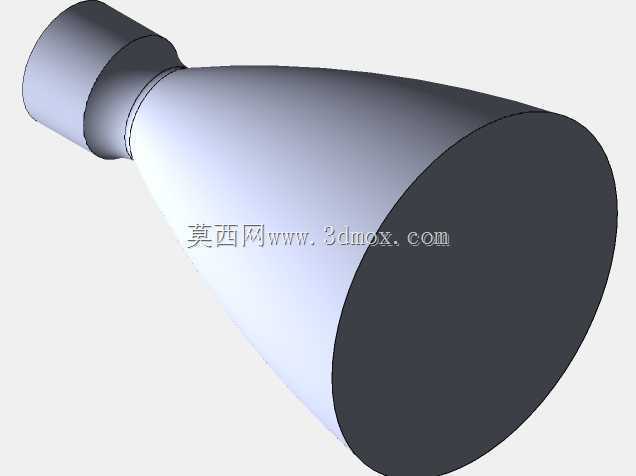

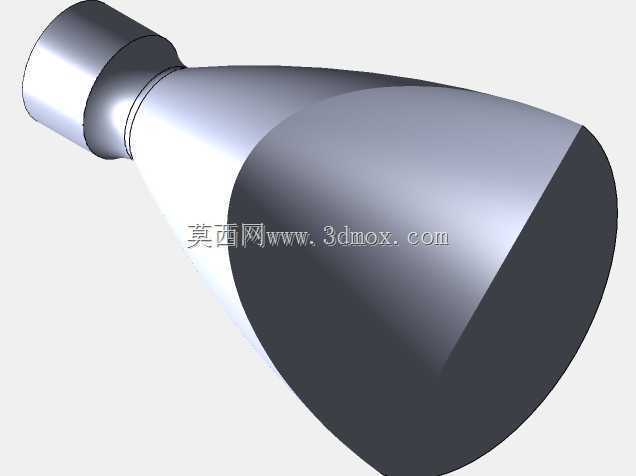

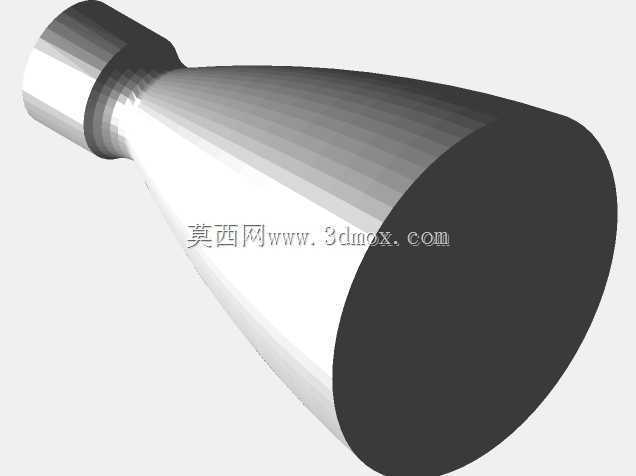

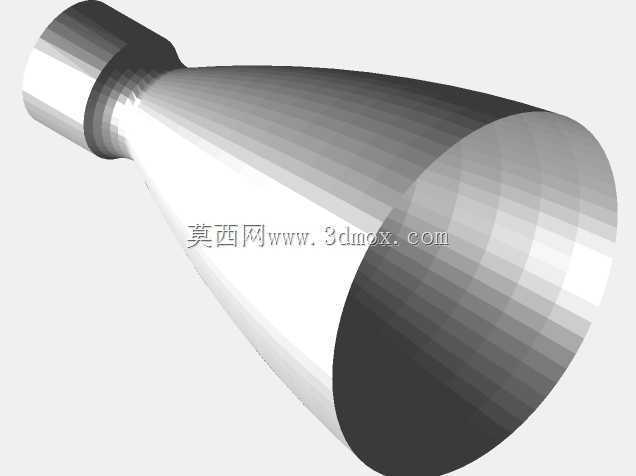

收敛扩张式CD火箭喷管结构设计

　　在液体及固体火箭动力系统的推力室组件中，喷管是直接决定能量转换效率的核心部件，承担着将燃烧室内高温高压燃气的热能转化为定向动能的关键作用，直接影响动力系统的推力输出与比冲性能。这款收敛-扩张结构的喷管，是针对CD型喷管的优化重构设计，核心围绕计算流体动力学仿真需求做了结构适配，能够满足喷流场仿真、推力特性验证、结构强度校核等多场景的工程应用需求。

　　从实际工程应用场景来看，这类喷管既可以适配小型试验型固体火箭发动机的推力室端，也可作为脉冲式火箭动力装置、小型航天推进器的喷流部件使用，同时也能满足高校航空航天专业的流体力学教学试验、喷管理论验证试验的结构需求。在实际工作过程中，燃烧室内产生的高温高压燃气首先进入喷管的收敛段，在收敛段流道截面逐步收缩的约束下，燃气流速持续提升，到达喉部位置时流速达到当地声速，随后进入扩张段，流道截面逐步扩大，燃气进一步膨胀加速，最终以超声速状态从喷管出口喷出，通过动量交换产生向前的推力。

　　在功能特性设计上，这款喷管的流道型线经过了严格的气动计算匹配，扩张段的面积比与收敛段的收缩比经过多轮迭代校核，能够保证燃气在流道内实现充分膨胀，避免出现过度膨胀或者膨胀不足的问题，减少喷流过程中的能量损失。喷管的入口段设计为等直径圆柱连接结构，能够直接与推力室的燃烧室出口段对接，对接面的尺寸公差控制在常规机械加工的精度范围内，不需要额外做过渡转接结构就可以完成装配，降低了整体结构的连接复杂度。喷管的外壁采用等壁厚设计，壁厚取值兼顾了结构强度与轻量化需求，在承受高温高压燃气载荷的前提下，尽可能降低结构自重，减少动力系统的无效载荷占比。

　　从设计思路层面来看，整个结构的建模过程完全围绕气动参数的匹配展开，首先根据预设的推力需求与燃烧室工作参数，确定喉部的临界截面积，再结合目标出口马赫数计算得到出口截面的面积，随后通过特征线法推导得到扩张段的型线，保证流道内的气流平滑过渡，避免出现局部激波或者气流分离的问题。收敛段的型线采用平滑圆弧过渡，从入口圆柱段平缓收缩至喉部，减少气流在收敛段的流动阻力，降低流道内的湍流度。为了满足流体仿真的使用需求，建模过程中特意保留了入口与出口的完整表面结构，能够直接导入仿真软件中划分流体域网格，不需要额外对模型进行几何修复或者面域补全，大幅减少仿真前处理的工作量。

　　在外形尺寸与安装边界方面，喷管整体为回转体结构，轴向总长度根据扩张段的长度需求匹配设定，入口段的圆柱直径与常规小型试验火箭发动机的燃烧室出口尺寸适配，安装时可以采用焊接或者法兰连接的方式与燃烧室固定，连接位置的密封面可以根据实际使用需求加装密封槽结构，适配高温密封垫片的安装。喷管的最大外径位于出口端面位置，整体外轮廓没有突出的安装耳或者异形结构，在整机组装时不会与周边的舵机、燃料管路、壳体结构产生干涉，安装边界的预留空间只需要满足喷管外壁与周边结构保留足够的热防护间隙即可，不需要额外预留过大的装配空间。

　　从结构可靠性角度来看，整个喷管没有多余的分体拼接结构，为整体式回转体构型，不存在连接缝隙带来的密封失效风险，在高温燃气冲刷的工作环境下，结构的整体性能够更好地承受热应力与压力载荷的耦合作用，减少局部应力集中导致的结构失效概率。流道内表面的型线平滑过渡，没有台阶或者锐角结构，能够避免燃气在局部位置形成涡流冲刷壁面，延长喷管的工作寿命。对于需要进行热防护处理的使用场景，喷管的外壁为规则圆柱加锥面的组合结构，能够很方便地缠绕隔热层或者喷涂热障涂层，不需要对外壁做额外的加工处理就可以完成热防护结构的装配。
