工业级动态压力传感元件结构设计

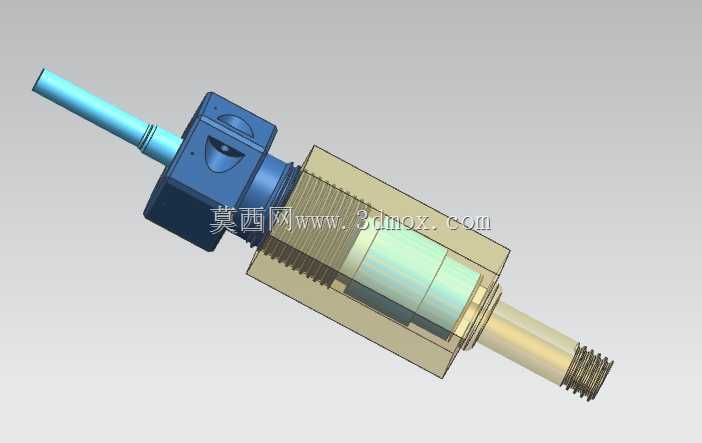

　　在液压泵站的压力脉动监测、气动管路的瞬态压力捕捉、内燃机缸内燃烧压力采集这类需要捕捉毫秒级压力变化的工况里，这类动态压力传感元件是整套测控系统的核心前端部件，和普通静态压力传感器不同，它的核心设计目标是兼顾高频响应能力与长期安装的密封可靠性，不能出现压力波传递迟滞、安装位泄漏或者长期振动下松脱的问题。从结构设计逻辑来看，整个元件采用轴向同轴布局，前端的引压段做了细径光杆加外螺纹的设计，引压光杆的长度是根据常见管壁安装厚度预留的，能直接穿过设备外壁的安装孔，前端的外螺纹段适配常规的工业测压接口规格，不需要额外加装转接头就能直接拧入待测压力腔，引压通道做了等径直孔设计，没有突变的扩径或者缩径结构，避免压力波在通道内形成反射谐振，

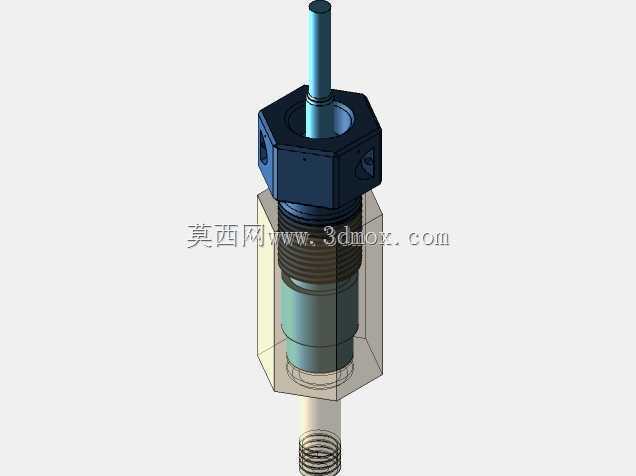

　　影响高频动态信号的采集精度。中间的主体段做了阶梯式的轴肩结构，靠近引压端的轴肩是安装定位面，安装时这个面会贴紧设备外壁的安装沉台，配合紫铜或者聚四氟乙烯密封垫片就能实现端面静密封，相比螺纹密封的形式，端面密封在反复拆装后密封性能衰减更小，也不会因为螺纹配合的间隙导致压力信号传递出现偏差。主体中段的六角结构是专门预留的装夹位，使用普通开口扳手就能完成拧紧操作，不需要定制专用工装，现场安装维护的便利性更高，六角结构的尺寸是按照常规扳手开口规格设计的，不会出现扳手卡不住或者拧动时打滑的问题。后端的电气连接段采用了快插式的接头结构，蓝色的接头外壳做了防呆卡扣设计，配套的信号线缆插头插入后会自动锁止，

　　在设备运行产生持续振动的工况下也不会出现松脱断线的问题，接头内部的插针做了镀金处理，降低接触电阻，避免微弱的压力模拟信号在传输过程中出现衰减或者干扰，接头的防护等级满足工业现场的溅水、防尘要求，不需要额外加装防护套就能在普通工业车间环境下长期使用。内部的敏感芯体安装在主体中段的密封腔体内，芯体前端直接和引压通道连通，没有额外的阻尼结构，保证压力变化能直接作用在敏感元件上，实现微秒级的压力响应，芯体的外围做了隔振衬套设计，能过滤掉设备本身传递过来的结构振动干扰，避免振动导致的信号噪声，提升动态压力测量的准确性。整个元件的外形尺寸做了紧凑化设计，主体最大外径控制在常规安装空间允许的范围内，就算是在管路排布密集的液压阀组附近，

　　也有足够的安装操作空间，不会和周边的管路、阀件产生干涉。安装时需要注意，引压段的轴线要尽量和待测压力流道的轴线垂直，避免流体直接冲刷引压口导致的测量偏差，拧紧力矩要控制在材质允许的范围内，既要保证端面密封的压紧力足够，又不能因为力矩过大导致主体螺纹或者安装沉台变形。这类传感元件除了用在工业液压、气动系统的动态压力监测外，还能适配水压试验台的压力瞬变采集、制冷系统的压力脉动检测等场景，结构上的模块化设计也方便后续根据不同的测量量程更换对应的敏感芯体，不需要重新设计整个外壳结构，能缩短不同量程型号的开发周期，外壳的材质选用了耐常规工业介质腐蚀的金属材料，和液压油、压缩空气、普通工业用水等介质接触都不会出现腐蚀问题，长期使用的稳定性有保障。
