带NPT连接与扭锁电连接器的压力传感装置

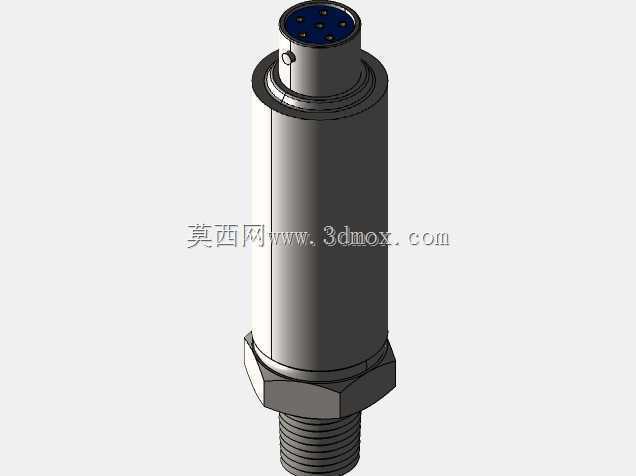

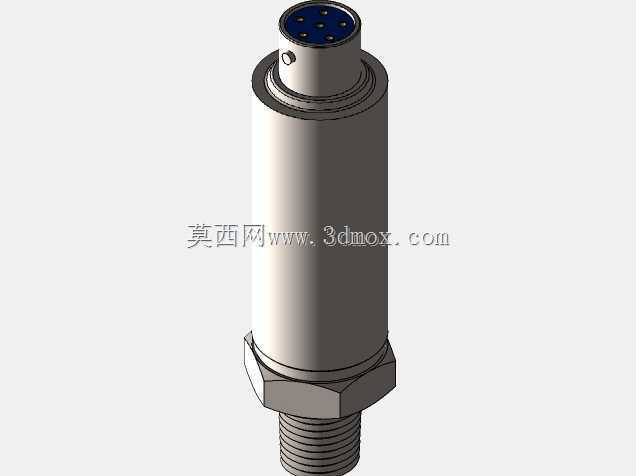

　　在工业流体压力检测场景中，这类压力传感装置的应用覆盖范围极广，从液压站的管路压力实时监测，到气动控制系统的回路压力反馈，再到化工过程管线的介质压力采集，都能看到同结构产品的身影。做结构设计的时候，首先要考虑的是现场安装的兼容性，这款产品下端采用1/4 NPT工艺连接螺纹，这是工业管路系统里应用非常广泛的锥管螺纹规格，锥度设计自带密封特性，安装时配合合适的密封带或者密封胶，就能实现可靠的压力密封，不需要额外加装密封垫片，能适配绝大多数常规工业流体管路的安装接口，不管是钢制工艺管线、液压阀块的预留检测口，还是气动系统的分支取压口，都能直接匹配安装，不需要额外做转接头设计，能大幅减少现场安装的配件准备工作。上端采用6插座扭锁电连接器，

　　这种连接结构的优势非常明显，相比普通的插拔式接插件，扭锁结构在设备运行产生振动的工况下，不会因为长期振动出现接插件松脱的问题，连接可靠性更高，6针的触点配置可以同时覆盖供电输入、模拟量信号输出、温度补偿信号传输等多组线路，不需要额外布置多组接线，现场布线的时候能减少线缆占用空间，扭锁的连接方式也能提升接插件的防护等级，避免现场的粉尘、水汽侵入接插件内部造成接触不良。整体外形采用圆柱形主体结构，主体中段设计了六角拧动面，这是安装时的受力部位，现场安装用普通开口扳手就能卡住六角面完成拧紧操作，不需要定制专用工装，六角面的对边尺寸是按照常规工业扳手的规格匹配设计的，不管是公制还是英制的常用扳手都能适配，不会出现扳手卡不住、拧动时打滑的问题。主体上部的电连接器部分做了台阶限位，接插件插装到位后扭锁卡合，能保证触点完全对齐，不会出现插歪导致的针脚弯折、接触不良问题。从设计思路上来说，这类压力传感器的结构设计优先考虑的是工业现场的恶劣工况适配，主体外壳采用金属材质，具备足够的结构强度，能承受安装时的拧紧力矩，也能抵御现场的轻微磕碰，不会因为外力撞击导致内部传感元件损坏。内部的传感芯体安装在主体下部靠近取压口的位置，能减少压力传递的滞后，提升压力检测的响应速度，芯体和外壳之间的密封结构经过多道设计，能保证高压工况下不会出现介质渗漏，也能避免外部环境的杂质进入芯体部位影响检测精度。安装边界方面，这款传感器的轴向总长度控制在紧凑范围内，

　　安装后突出管路表面的长度不会过大，在空间局促的阀组、密集管线布置场景中，不会和周边的管路、阀件产生安装干涉，径向尺寸也做了优化，相邻安装的传感器之间不需要预留过大的间距，能提升阀块或者管线面板的空间利用率。在实际使用中，这类传感器可以将管路内的流体压力值转换为标准电信号传输给后端的控制系统，控制系统根据采集到的压力值实现压力闭环控制、超限报警、工况状态监测等功能，比如在液压系统中，它可以实时监测泵出口的压力，当压力超过设定阈值时控制系统自动调整泵的排量，避免系统超压损坏元件；在气动输送系统中，它可以监测输送管路内的气压，保证输送压力稳定在工艺要求范围内，避免因为压力不足导致物料输送堵塞，或者压力过高造成管路泄漏。做三维建模的时候，

　　要重点关注几个关键尺寸的准确性：首先是下端1/4 NPT螺纹的锥度、牙型参数，必须符合相关标准要求，否则安装时会出现螺纹配合过松或者过紧的问题，影响密封效果；其次是中段六角面的对边尺寸、厚度，要保证扳手拧动时有足够的受力接触面，不会因为六角面厚度不足导致拧动时棱角变形；还有上端6芯扭锁连接器的插合尺寸、锁扣位置，要保证和配套的插头能完全适配，扭锁动作顺畅，不会出现卡滞或者锁合不到位的问题。另外主体外圆的各段台阶过渡处做了圆角处理，避免应力集中，提升外壳的结构强度，在长期受压力冲击的工况下，不会在台阶位置出现开裂问题。这类传感器的结构设计经过了大量工业现场的验证，在选型的时候只要确认接口螺纹规格、电连接器针脚定义、压力测量范围匹配现场工况，就能直接安装使用，结构的通用性很强，不需要针对每个场景做定制化的结构修改，能大幅缩短设备设计周期，降低设备的维护成本，当传感器出现故障时，只需要拧下旧传感器替换上新的即可，不需要改动周边的管路和接线结构，维护操作非常简便。
