多叶片彩色风力涡轮机叶轮结构设计

　　在分布式风能利用场景中，这类多叶片风轮结构常被应用于小型离网供电系统、风光互补路灯配套机组、教学演示实验台以及低风速区域的微型发电装置中，区别于大型三叶片水平轴风机的大尺寸低转速设计，该结构采用八片对称排布的翼型叶片，能够在更低的启动风速下获得初始转矩，适配年均风速较低的城郊、乡村及建筑周边的紊流风场环境。从实际功能层面看，该风轮作为风能捕获的核心部件，承担着将空气流动的动能转化为旋转机械能的作用，叶片沿轮毂周向均匀分布，每片叶片的安装角经过匹配调校，能够在来流作用下形成稳定的周向推力，避免单叶片或少叶片结构在低风速下的启动死区问题，同时多叶片的排布方式也让整机运行时的动平衡表现更优，降低转轴部位的交变载荷冲击，

　　延长后端轴承与发电单元的使用寿命。设计过程中首先需要确定轮毂的安装接口尺寸，中心轮毂的轴孔需要匹配后端增速机构或者发电机的输入轴径，轮毂端面的定位凸台要保证与叶片根部的安装面完全贴合，每片叶片的根部连接座采用等半径圆周阵列的方式排布，阵列角度误差控制在机械加工允许的公差范围内，避免运行时出现偏载振动。叶片的翼型选择上没有采用大型风机的高升阻比低速翼型，而是选用了相对厚度更大的简易翼型，一方面降低小尺寸叶片的加工成型难度，另一方面提升叶片自身的结构强度，在遇到突发阵风或者极端风速时，叶片自身的抗弯抗扭性能能够抵御瞬时过载，不需要额外加装变桨距机构即可实现被动失速限速，简化整体机组的结构复杂度。从安装边界来看，

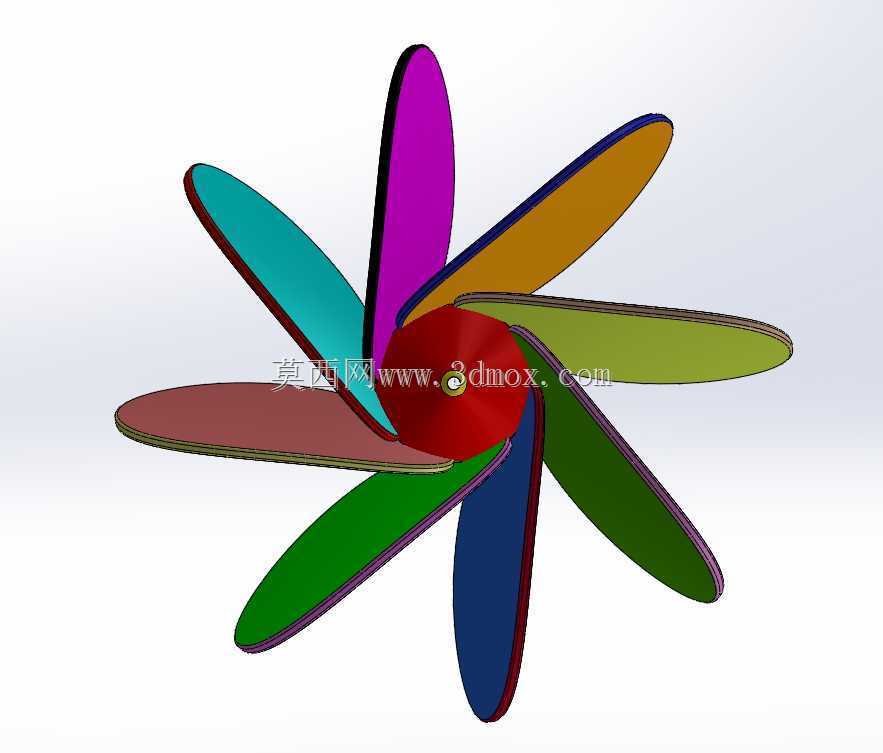

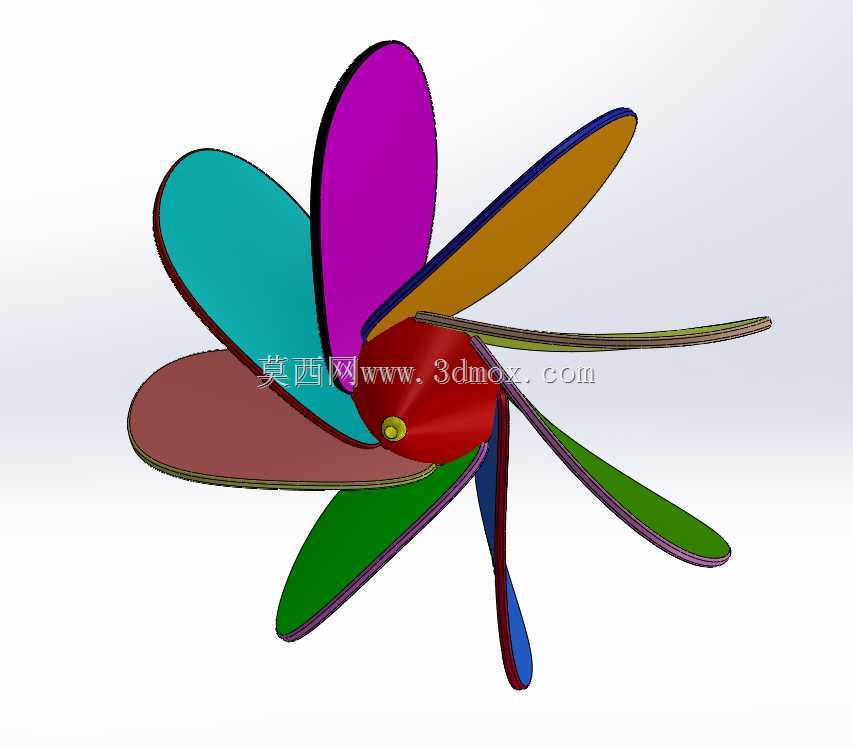

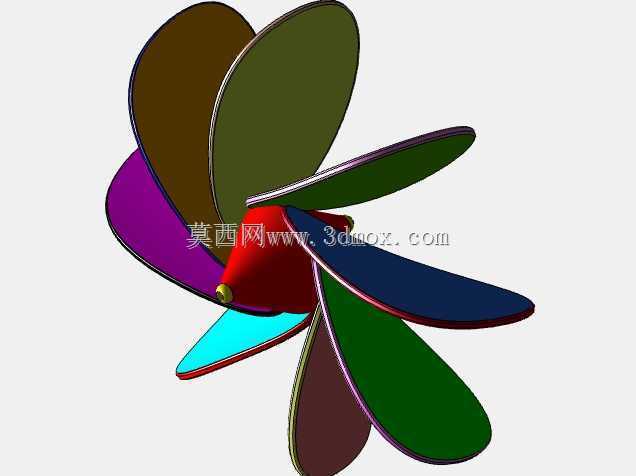

　　该风轮的整体旋转外径需要匹配配套机组的导流罩尺寸，叶片旋转时的最大外轮廓不能超出机组护罩的防护范围，避免异物触碰旋转叶片引发安全隐患，叶片与轮毂的连接采用嵌入式定位加紧固件锁止的方式，安装时需要按照对角顺序逐步拧紧连接螺栓，保证每个叶片的压紧力一致，防止运行过程中出现叶片松动位移。在实际应用场景中，这类风轮结构还可以根据使用需求调整叶片的表面材质，若用于户外长期服役的场景，叶片表面可以做抗紫外线老化涂层处理，若用于教学演示场景，则可以采用图中所示的彩色分色设计，方便观察者直观理解叶片的旋转方向与气动作用面，不同颜色的叶片也能在高速旋转时形成清晰的视觉标识，避免人员误触。结构建模过程中需要重点校验叶片的扭转角沿展向的变化规律，

　　从叶根到叶尖的扭转角逐步递减，保证不同展向位置的翼型都能处于合理的攻角区间，减少叶尖部位的涡流损失，提升整体风能利用效率，同时叶片的前缘做了圆弧钝化处理，降低空气中粉尘颗粒对叶片前缘的冲蚀磨损，延长叶片的维护周期。轮毂部位的中心沉孔设计用于容纳锁紧螺母或者轴端挡圈，保证风轮与转轴的轴向定位可靠，不会在旋转过程中出现轴向窜动，轮毂与叶片连接的安装面做了防滑纹理处理，增大接触面的摩擦力，分担连接螺栓承受的剪切载荷。对于低风速应用场景，该多叶片结构的实度比常规三叶片风轮更高，启动风速可以降低至2m/s左右，能够在多数微风环境下持续输出转矩，适配功率在几十瓦到几百瓦的微型发电需求，比如给户外监测传感器供电、庭院小型照明系统供电等场景，不需要搭建高耸的塔架，在距离地面几米的高度即可获得足够的风能输入。建模时还需要考虑整体结构的动平衡校准，每片叶片的质量差控制在极小的公差范围内，阵列排布时的质心与旋转轴线完全重合，避免高速旋转时产生不平衡离心力，导致机组振动过大、噪音超标等问题，叶片的叶尖部位做了切角处理，降低叶尖涡产生的气动噪音，提升机组运行时的静谧性，适合在居民区周边的小型供电场景使用。
