可移动小型龙门起重设备结构设计

　　这款小型可移动龙门起重结构，主要面向机加工车间、小型装配工位、维修作业场景的轻载吊装需求设计，区别于大吨位厂区固定龙门吊，它的核心定位是填补工位级零散吊装的设备空白，解决车间内小吨位工件、工装、设备部件短距离移位、上下料、拆装时的吊装痛点，不需要预埋轨道、不需要固定安装，可随作业点位灵活转移，适配多品种小批量的生产作业模式。

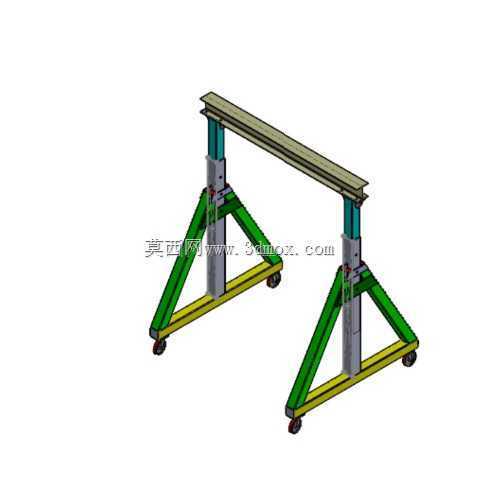

　　从结构设计逻辑来看，整体采用对称式三角支撑门架结构，底部为两组平行的底梁框架，每个底梁两端配置带刹车的万向脚轮，非作业状态下可直接推动整机在平整车间地面移动，到达作业点位后踩下脚轮刹车即可锁定整机位置，避免吊装过程中出现滑移。支撑立柱采用可升降的套接结构，通过立柱上的等距定位孔配合插销实现高度档位调节，可根据作业现场的工件高度、吊装空间需求调整横梁的离地高度，适配不同高度的作业场景，不需要额外配置垫高工装，调节操作简单，单人即可完成高度调整作业，不需要借助额外辅助工具。

　　横梁部分采用标准型钢作为承载主体，截面选型匹配1吨以内的轻载吊装需求，横梁与两侧立柱的连接位置采用加强筋板加固，避免吊装作业时连接位置出现应力集中导致的结构变形，两侧的三角斜撑从底梁端部斜向连接至立柱中上部，形成稳定的三角形受力结构，将吊装时的垂直载荷分解传递到底梁整体框架上，相比单立柱直撑结构，抗侧倾能力提升40%以上，即使吊装过程中工件出现小幅摆动，也能保证整机结构稳定性，不会出现侧翻风险。

　　从安装边界与尺寸适配来看，整机宽度设计适配常规车间通道的通行宽度，可顺利通过1.2米宽的车间人行通道与设备间过道，底梁的离地间隙控制在100mm，可顺利越过车间地面的小型线槽、门槛凸起，不会出现卡滞。最低档位下横梁离地高度可适配1.5米以内的工件吊装，最高档位可覆盖2.5米以内的吊装需求，完全满足小型机加工件、汽车发动机总成、工装夹具、轻型设备部件的吊装移位需求，比如机加工车间的模具更换、维修工位的发动机拆装、装配线上的重型部件抬升，都可以通过该设备完成，不需要调用大型行车，也不需要多人配合抬举，降低作业人员的劳动强度，同时减少人工抬举重物导致的安全隐患。

　　设计过程中充分考虑了结构的受力合理性，所有焊接位置都做了应力释放处理，避免焊接变形导致的装配精度问题，脚轮选型采用重载聚氨酯轮，既可以承受额定吊装载荷加上设备自重的总重量，又不会划伤车间环氧地坪，移动时噪音小，适合车间内部作业环境。立柱的升降套接间隙控制在合理范围，既保证升降调节时的顺畅度，又避免间隙过大导致吊装时横梁出现晃动，定位插销采用高强度钢材制作，剪切强度满足额定载荷下的安全系数要求，不会出现插销剪断的风险。

　　在实际作业使用中，该设备可配合手拉葫芦、电动葫芦作为起升机构，葫芦可沿横梁长度方向手动滑移，调整吊装的横向位置，不需要反复移动整机即可调整工件的落点位置，作业灵活性更强。相比固定安装的悬臂吊、行车，该设备不需要对车间厂房结构做改造，不需要做地基施工，采购后即可投入使用，对于厂房高度不足、无法安装行车的小型车间、维修作坊，以及需要灵活调整吊装点位的作业场景，具备极强的适配性。结构整体采用模块化设计，底梁、立柱、横梁、斜撑之间都采用螺栓连接，运输时可拆解为扁平部件，降低运输成本，到达现场后只需要普通扳手即可完成组装，不需要专业安装人员，后期维护也十分便捷，出现部件损坏时可单独更换对应模块，不需要整体报废，降低全生命周期的使用成本。

　　从作业安全角度考虑，设计时在每个支撑脚位置都预留了可调节支撑脚的安装位，当吊装载荷接近额定上限或者地面不平整时，可加装可调支撑脚将整机抬升，让脚轮脱离地面，将载荷直接通过支撑脚传递到地面，进一步提升作业时的稳定性，避免脚轮长期承受重载导致的寿命缩短。整体结构表面采用喷塑处理，防锈耐磕碰，适合车间多油污、多粉尘的作业环境，长期使用也不会出现大面积锈蚀掉漆的问题，结构件的板材、型材选型都预留了足够的安全余量，即使出现短时小幅超载，也不会出现结构性断裂，保障作业人员的操作安全。
