带滑轮组结构起重吊钩三维设计

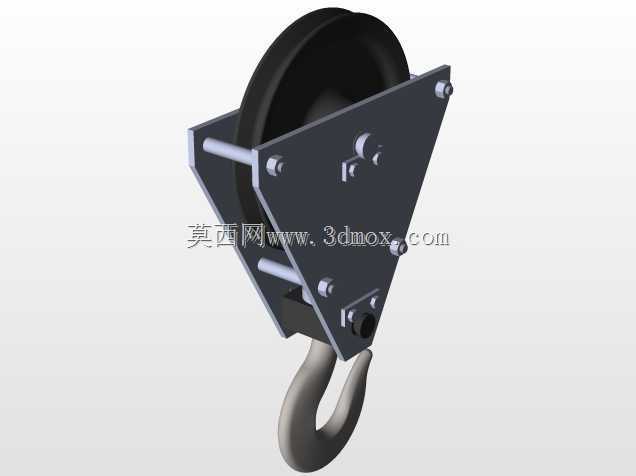

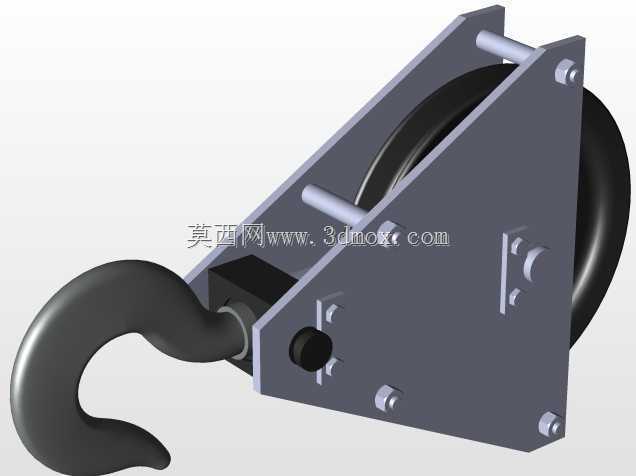

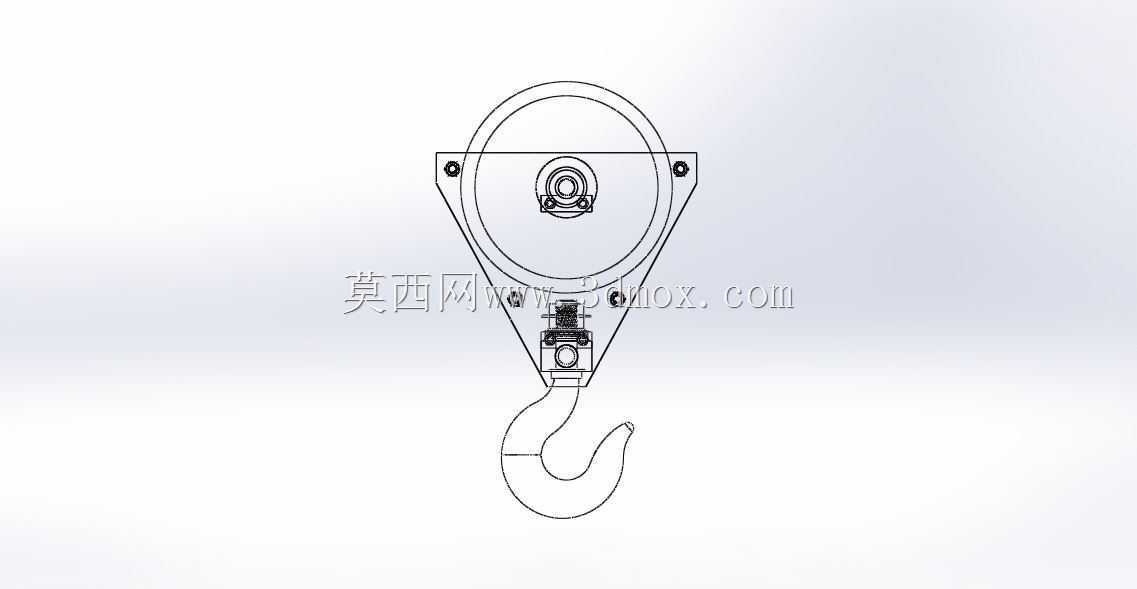

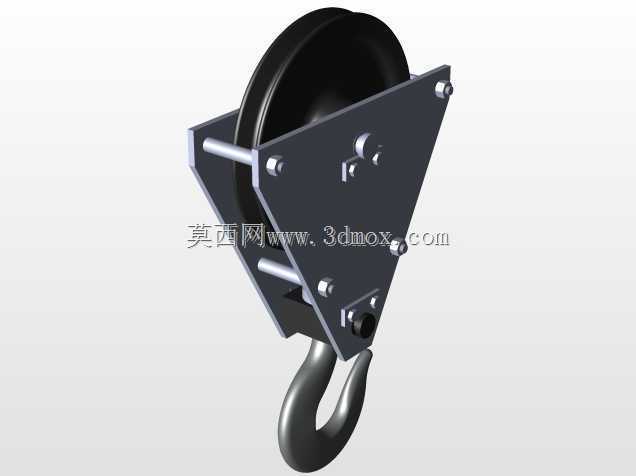

　　在车间重型工件转运、港口集装箱装卸、基建现场钢筋构件吊装这类需要垂直起升+短距离水平挪移重物的作业场景里，吊钩是直接承接吊重载荷的终端执行构件，这套带滑轮组的吊钩结构，和传统直连式吊钩相比，最核心的差异是集成了定滑轮组结构，能配合起重卷扬的钢丝绳完成倍率转换，既可以降低卷扬端的输出拉力，也能让起升过程的载荷传递更平稳，避免单绳受力带来的扭转、摆晃问题。从结构设计逻辑来看，整套构件的受力路径非常清晰：上方的三角形夹板是核心承载框架，两块平行布置的高强度钢板通过销轴、紧固螺栓完成刚性连接，中间预留的滑轮安装位，用来嵌套带轴承的定滑轮，滑轮的绳槽弧度完全匹配常规起重钢丝绳的直径曲率，能减少钢丝绳在绳槽内的挤压磨损，

　　避免长期使用出现钢丝绳断丝、跳槽的问题。夹板下部的连接位，依次布置了推力轴承、吊钩横梁、防脱卡板和钩体，推力轴承的存在是为了让吊重在起升后可以自由水平回转，不会因为工件转动带动钢丝绳拧扭打结，这点在吊装不规则异形构件的时候尤为关键——很多现场吊装事故都是因为吊重回转时钢丝绳扭力无法释放，导致吊索崩断或者构件脱钩。设计时首先要明确安装边界，这套吊钩总成的上部滑轮轴中心到钩头最下端的垂直距离，要匹配对应吨位起重机的卷扬钢丝绳出绳长度、臂头滑轮的安装间距，避免起升到最高限位时出现钩头撞臂头的冲顶问题；夹板两侧的外轮廓宽度，要小于臂头下方的防摆导轨内距，防止吊钩升降过程中出现卡滞。滑轮的直径选择也不是随意确定的，

　　需要和钢丝绳直径保持20倍以上的倍率关系，这个比例是为了控制钢丝绳反复弯折时的疲劳应力，延长钢丝绳的使用寿命，同时滑轮中心的轴承选型要同时承受径向载荷和起制动时的轴向冲击载荷，不能只按静态额定吊重选轴承额定动载荷，必须把起升瞬间的动载系数、现场作业的冲击余量考虑进去。钩体部分的曲线是按照起重吊钩的标准曲率设计的，钩身的危险截面在钩头弯曲段的内侧，建模时特意做了截面渐变加厚处理，从钩尖到钩颈位置的截面面积逐步增大，匹配不同位置的弯矩分布，避免应力集中在某一个截面。钩口位置预留了防脱棘爪的安装孔，配套的弹簧式防脱卡板可以在吊索挂入后自动封闭钩口，防止作业过程中吊索因为晃动从钩口滑出，这个结构是起重安全规范里强制要求的，

　　建模时特意校核了卡板的开合角度，保证挂卸吊索时操作空间足够，不会和吊索具的卸扣、吊环出现干涉。另外，夹板上的螺栓孔位置做了沉台处理，紧固螺栓安装后螺栓头不会突出夹板外表面，避免吊钩升降过程中螺栓头刮蹭到周围的构件、钢丝绳；滑轮外侧和夹板之间预留了适当的间隙，既不会因为间隙过大导致钢丝绳卡入夹板和滑轮的缝隙里，也不会因为间隙过小出现滑轮转动卡涩的问题。在实际选型适配的时候，还要注意这套吊钩的额定起重量要和起重机的整体起升吨位匹配，滑轮的绳槽数量要对应钢丝绳的穿绕倍率，比如4绳穿绕的结构配两个滑轮的夹板，6绳穿绕就需要三个滑轮的布置，不能随意更改滑轮数量来提升起重量，否则会改变夹板的受力分布，导致框架局部应力超过材料屈服强度。建模过程中所有的销轴连接位置都做了装配间隙模拟，还原实际装配时的公差配合，比如滑轮和销轴之间的转动配合、吊钩横梁和夹板之间的间隙配合，都按照实际机械加工的公差带做了偏移，不是完全零间隙的理想模型，方便后续做运动仿真的时候，能真实模拟吊钩转动、滑轮旋转的实际状态，也能提前排查装配时可能出现的干涉问题。
