电力变压器配套涡轮叶片结构设计

　　在电力输配系统的变压器运行场景中，这类涡轮叶片属于配套冷却循环系统的核心动力构件，主要承担驱动冷却介质定向流动、带走变压器运行过程中绕组与铁芯产生的冗余热量的作用，避免设备长期处于超温工况下出现绝缘老化、性能衰减甚至故障停机的问题。不同于航空发动机、燃气轮机等高温高速工况下使用的涡轮叶片，电力变压器配套的涡轮叶片工作环境相对温和，介质多为变压器冷却油或者强制风冷的空气，工作转速区间稳定在中低转速范围，不需要承受极端高温与超高离心载荷，但对长期运行的动平衡稳定性、介质兼容性、结构抗疲劳性能有明确要求。

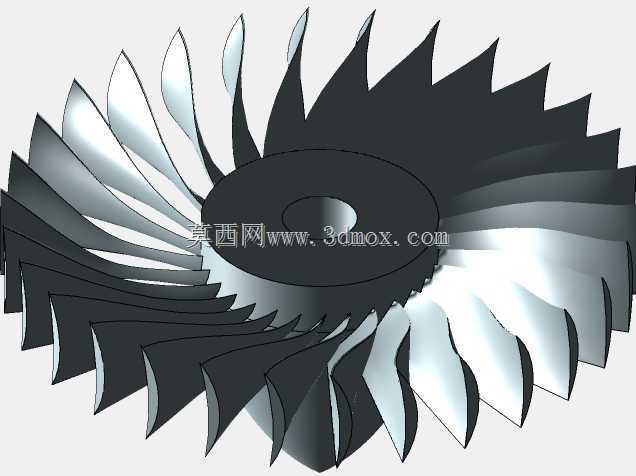

　　从结构设计逻辑来看，该叶片采用周向均布的扭曲叶型设计，每片叶片的型线沿径向存在连续的扭转角度变化，这种设计并非为了追求极致的气动效率，而是适配变压器冷却系统的流道特性，在较低转速下即可推动足够流量的冷却介质形成稳定循环，同时降低叶片转动过程中的流阻损耗与气动噪声，避免额外的振动传递到变压器本体影响设备运行稳定性。叶片根部与中心轮盘采用一体化衔接结构，省去了装配式叶片的连接间隙，既减少了装配工序带来的累积误差，也避免了长期运行后连接部位松动、脱落的风险，中心位置的安装孔与驱动轴采用间隙配合定位，通过键槽传递扭矩，安装时可直接套入驱动轴后通过轴向紧固件锁紧，安装边界清晰，不需要额外设计复杂的连接工装。

　　尺寸设计上，这类叶片的整体外径需要匹配变压器冷却系统的风罩或者油道内径，安装时叶片外缘与流道内壁保留均匀的间隙，间隙值控制在3-5mm区间，既避免叶片转动过程中与内壁发生刮蹭，也不会因为间隙过大导致介质回流降低循环效率。叶片的厚度从根部到叶尖逐渐减薄，根部厚度满足离心力作用下的结构强度要求，叶尖厚度做圆弧过渡处理，减少介质流动过程中的尾迹涡流损失。轮盘中心的安装孔直径适配常规冷却驱动电机的输出轴尺寸，轮盘背面设计有定位止口，与电机端盖的止口配合后可保证叶片与电机轴的同轴度，将转动过程中的径向跳动量控制在允许范围内，降低运行振动与轴承磨损。

　　实际应用中，这类涡轮叶片的材质选择需要匹配接触的介质类型，如果是油冷变压器场景，多采用耐变压器油腐蚀的改性工程塑料或者铝合金材质，注塑成型的塑料叶片重量轻、动平衡易保证、运行噪音低，适合批量生产应用；铝合金材质的叶片强度更高、抗老化性能更好，适合大容量变压器的重载冷却场景。如果是风冷场景的叶片，也可采用高强度工程塑料一体注塑成型，表面做抗紫外线老化处理，适配户外露天安装的变压器运行环境。设计过程中需要重点校核叶片的固有频率，避开驱动电机的额定转速对应的激振频率，防止运行过程中出现共振导致叶片断裂、轮盘变形等问题，同时要做整轮的动平衡校正，将剩余不平衡量控制在G6.3等级以内，保证长期运行的可靠性。

　　在建模实现层面，这类叶片的型线可以通过先建立不同径向截面的叶型轮廓线，再通过放样或者扫掠命令生成整体叶片实体，之后通过圆周阵列命令生成周向均布的所有叶片，最后与中心轮盘合并为整体结构，建模过程中需要注意叶片与轮盘衔接位置的圆角过渡，避免应力集中导致的结构失效，同时要保证所有叶片的型线一致性，避免阵列后出现型线偏差影响动平衡性能。
