电力变压器配套轴流散热风扇叶片结构

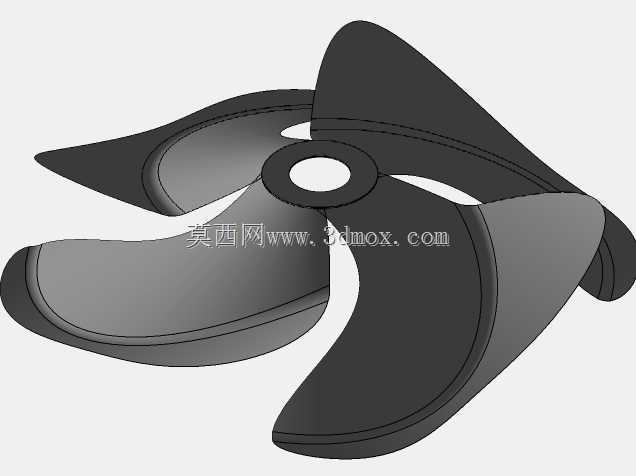

　　在电力输配场景的户外变压器运行环节，风冷散热是保障设备长期稳定负载运行的核心手段，而风扇叶片作为风冷系统的核心做功部件，其结构设计直接决定了散热系统的风量输出、风压特性与运行噪音水平。这款配套电力变压器使用的轴流风扇叶片，采用五叶不等距布局设计，区别于常规等距叶片的均匀切风结构，不等距叶型排布能够打散叶片旋转过程中产生的周期性气流脉动，避免气流频率与变压器外壳、散热翅片的固有频率重合产生共振，有效降低设备长期运行时的结构疲劳风险与环境噪音。从实际安装边界来看，叶片中心设置的轴孔适配常规工业散热风机的标准输出轴径，轴孔周边预留的定位缺口可与电机轴端的平键配合，传递旋转扭矩的同时避免高速运转时叶片与轴发生相对滑动，

　　安装时仅需将叶片推入电机轴至定位台阶处，通过轴端挡圈锁紧即可完成固定，无需额外定制连接法兰，适配市面主流的变压器配套风冷电机安装尺寸。叶片的叶型采用后掠式曲面设计，叶根到叶尖的弦长逐步收窄，扭转角沿径向连续变化，这种设计能够让叶片在旋转时，从叶根到叶尖的不同径向位置都保持合理的攻角，减少叶尖处的气流涡流损失，在相同转速下能够输出更大的轴向风量，同时降低叶片旋转过程中的气动阻力，减少电机的输出功率损耗。在实际工况适配性上，叶片的曲面弧度经过气流仿真优化，吹出的气流能够均匀覆盖变压器的散热翅片整片区域，不会出现局部风量集中、边缘区域风量不足的问题，避免变压器绕组因局部散热不均出现局部过热，加速绝缘层老化。叶片的前缘做了圆滑过渡处理，

　　能够减少空气中的粉尘、飞虫在叶片前缘的附着，长期户外运行时不会因为积尘改变叶型的气动特性，减少后期运维的清洁频次。从结构强度角度考虑，叶根位置做了加厚过渡处理，衔接中心轮毂的位置做了圆弧倒角，避免高速旋转时应力集中在叶根连接处导致叶片断裂，能够适应户外变压器常年高低温交替、风吹日晒的运行环境，在-30℃到60℃的环境温度区间内都能保持结构尺寸稳定，不会因为温度形变出现动平衡失准的问题。在设备选型匹配时，需要注意叶片的旋转直径要与风机导风罩的内径保留合理间隙，间隙过小容易出现叶片剐蹭导风罩的风险，间隙过大则会导致叶尖处的气流回流，降低整体风冷效率，这款叶片的径向尺寸经过优化，适配常规容量电力变压器的风冷系统导风罩尺寸，

　　安装后间隙控制在合理区间，兼顾运行安全性与散热效率。实际运行过程中，五叶结构相比三叶、四叶结构，在相同风量需求下可以采用更低的运行转速，进一步降低运行噪音与电机磨损，适合居民区周边布置的配电变压器使用，避免风冷系统运行噪音影响周边居民生活。叶片的整体曲面造型充分考虑了模具量产的工艺性，曲面拔模角度均匀，没有倒扣结构，采用注塑工艺量产时脱模顺畅，成品尺寸一致性好，批量生产时的动平衡精度容易控制，成品仅需做少量的动平衡校正即可达到使用要求，能够有效控制配套部件的生产成本。
