六角形蜂窝辐条免充气轮胎结构设计

　　这款免充气轮胎的结构设计，核心瞄准传统充气轮胎在复杂工况下的痛点展开，最早接触这类结构需求是在厂区短途转运AGV的配套项目里，当时常规充气轮胎频繁出现扎胎漏气、重载下胎侧鼓包的问题，运维人员每周都要处理3-5起轮胎故障，严重影响线边物料的转运节拍，才开始关注非充气结构的落地可行性。从实际应用场景来看，这类蜂窝辐条结构的轮胎适配范围覆盖了厂区无人物流车、园区巡检机器人、低速工程作业代步车、特种地形勘探装备等多个领域，不需要像充气轮胎那样定期检测胎压，也完全规避了尖锐物穿刺导致的失速风险，哪怕在布满金属切屑的机加工车间地面、碎石遍布的户外施工便道上行驶，也不会因为胎体破损导致设备趴窝。设计过程中最先确定的是胎面的接地参数，

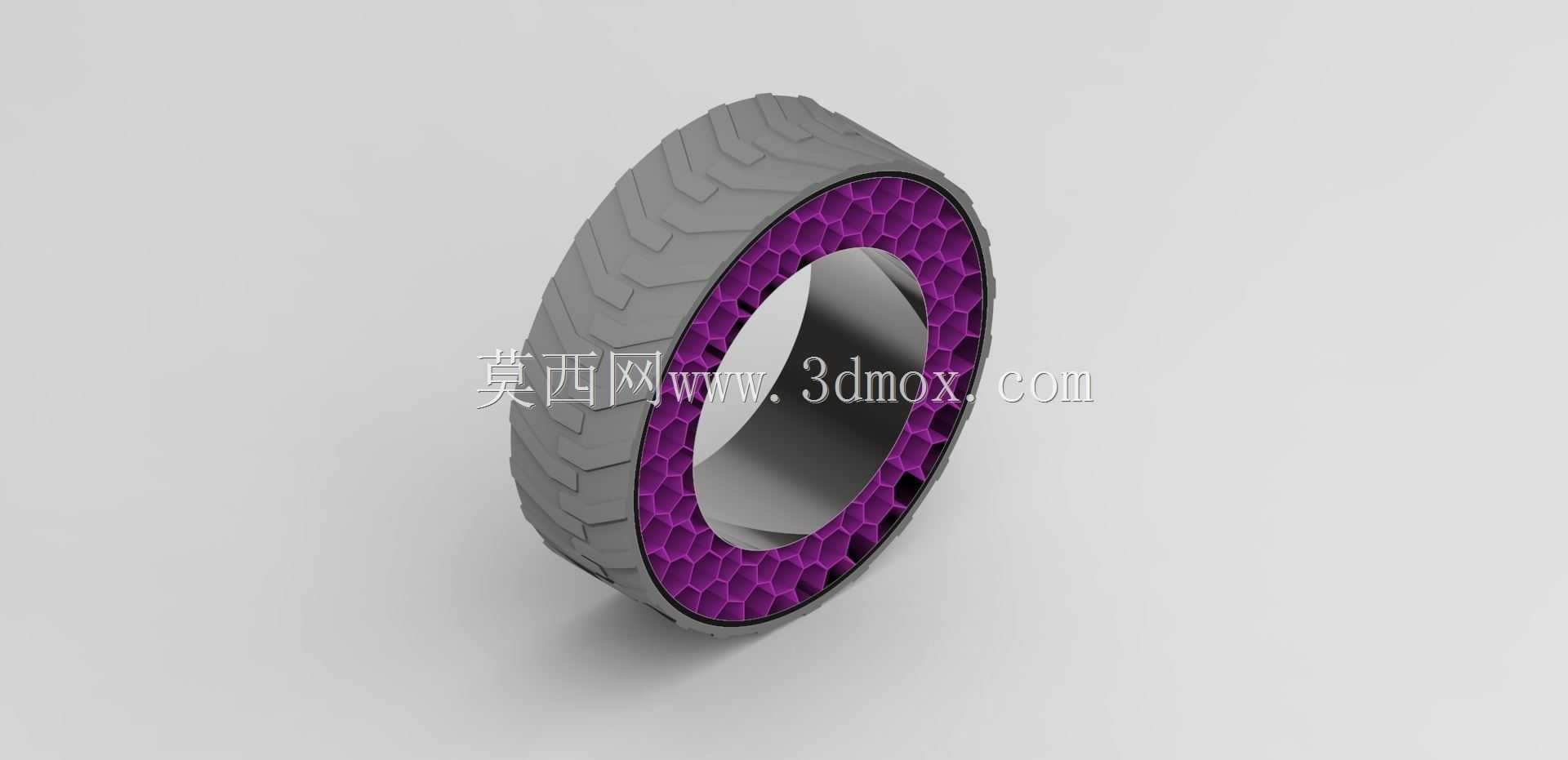

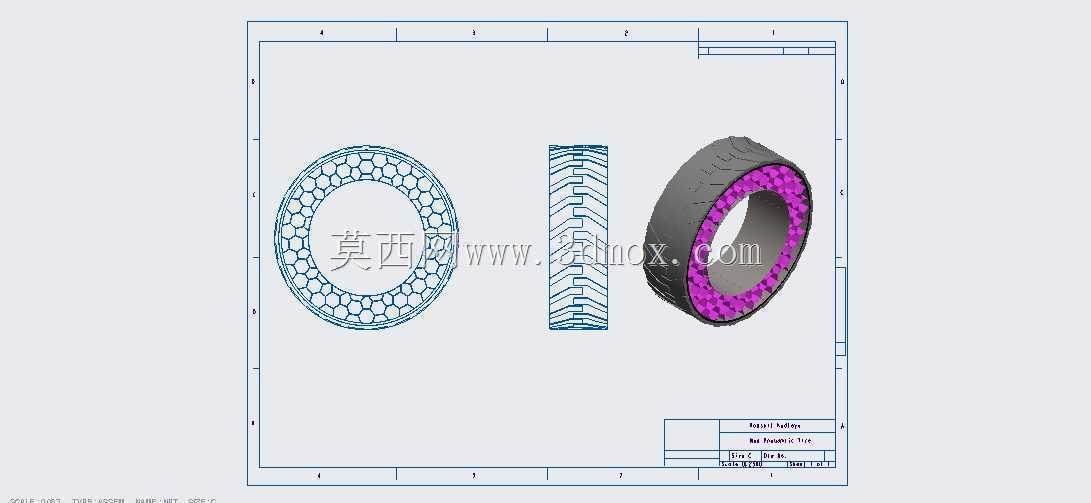

　　胎面花纹采用了交错的块状防滑纹路，纹路深度控制在8mm，每块花纹块的边缘做了3mm的倒角过渡，避免硬质地面对花纹块的刚性冲击，同时保证干湿地面对应的抓地力系数，接地比压控制在0.18MPa左右，匹配150kg-300kg区间的单轮承载需求，不会因为压强过大损伤厂区环氧地坪或者户外铺装路面。内部的六角形蜂窝辐条是整个结构的核心承载部分，没有采用传统的实心填充或者辐条式支撑，而是选择正六边形的蜂窝拓扑结构，每个蜂窝单元的壁厚从靠近轮毂的2.5mm向胎面侧逐步过渡到4mm，这种变壁厚的设计思路是为了匹配不同位置的受力特性：靠近轮毂位置主要传递扭矩，壁厚稍小可以提供足够的径向形变空间，过滤路面传递的颠簸振动；靠近胎面侧需要承接地面冲击，

　　壁厚加大可以避免局部辐条过载断裂。整个蜂窝结构的单元排布做了错位优化，相邻两层蜂窝单元的中心偏移半个单元格距离，避免径向受力时出现应力集中的贯通面，经过受力仿真验证，在额定载荷下，辐条的最大等效应力出现在蜂窝单元的连接节点位置，数值控制在材料许用应力的62%，留有足够的安全冗余，哪怕单个蜂窝单元出现破损，周边相邻的单元也能快速分散载荷，不会出现瞬间的支撑失效。安装边界方面，轮胎的内圈配合直径适配标准的12寸轮毂，配合面的公差带选H7/g6的间隙配合，内圈预置了3个均匀分布的定位卡槽，和轮毂上的凸台卡合后，能传递最大120N·m的驱动扭矩，不会出现急加速或者急制动时轮胎和轮毂相对打滑的问题。轮胎的整体断面宽度为120mm，

　　外径为480mm，安装时需要预留的单侧摆动间隙不小于15mm，避免转向时胎侧和车架的挡泥板、悬挂摆臂发生运动干涉。和传统充气轮胎对比，这款结构不需要搭配内胎、气门嘴等附属配件，装配工序减少了40%，日常运维过程中不需要做胎压检测、补胎等操作，全生命周期的使用成本能降低60%以上。胎体材料选用改性的聚氨酯弹性体，邵氏硬度控制在65A，兼顾胎面的耐磨性能和辐条部分的弹性形变能力，在-20℃到60℃的环境温度区间内，材料的弹性保持率能达到85%以上，不会因为低温出现胎体脆裂，也不会因为高温出现辐条蠕变变软的问题。实际路试阶段，这款轮胎在连续行驶5000公里后，胎面的磨损量不到1.2mm，蜂窝辐条没有出现永久形变，经过1000次额定载荷下的冲击测试，辐条连接位置没有出现裂纹，完全满足低速重载行走设备的长期使用需求。设计过程中也规避了早期非充气轮胎的常见问题，比如早期实心结构轮胎减震性能差、颠簸感强的缺陷，通过蜂窝结构的径向形变，能过滤掉路面70%以上的高频振动，传递到车架的振动加速度和同规格充气轮胎（胎压2.2bar）的数值基本持平，不会因为减震不足导致车载精密传感器出现数据漂移的问题。另外，整个胎体采用单一材料注塑成型，后续报废回收时不需要拆分不同材质的部件，回收再利用率能达到90%以上，符合装备制造领域的绿色设计要求。
