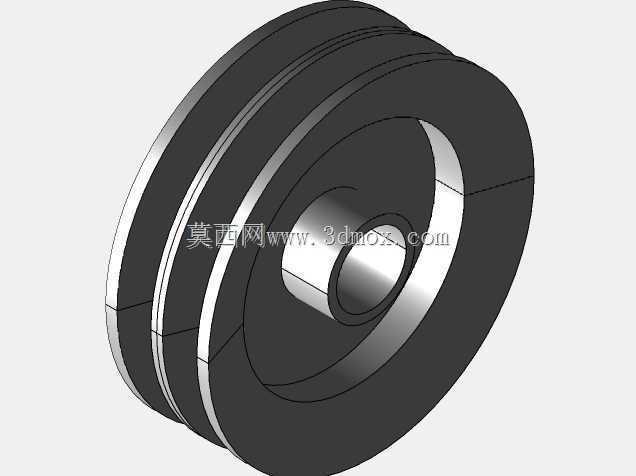

带轴孔双槽轮式传动回转零件结构设计

　　这类带轴孔的双槽轮式回转零件，多应用在中小功率的机械传动场景中，常见于轻工输送设备、小型机床辅机、农用机具的动力传递环节，依靠轮槽与传动带的啮合摩擦实现扭矩的平稳传递，相比单槽轮结构，双槽设计可同时对接两路传动输出，或是通过双带并行提升传动负载能力，降低单根传动带的张紧负荷，延长带体使用寿命。从实际使用场景来看，这类轮件的安装边界需要严格匹配配套轴径的公差要求，中心轴孔采用基孔制配合设计，通常选用H7/k6的过渡配合等级，既保证传动过程中轮体与轴不发生相对滑移，也便于后期维护时的拆卸操作，不会出现过盈量过大导致的轴面拉伤、轮体涨裂问题。轮体的外形尺寸设计需要结合传动中心距、带型规格匹配计算，轮槽的截面角度、槽深、

　　槽间距严格对应所选V带的型号参数，避免出现带体嵌入过深导致的槽底摩擦，或是嵌入过浅导致的传动打滑、带体脱出问题。轮体外侧的两道轮缘做了等厚设计，边缘做了小尺寸倒角处理，既可以减少轮体高速回转时的空气阻力，也能避免安装过程中锐边划伤操作人员、割伤传动带体。从设计思路层面，这类轮件优先做了等强度结构优化，轮辐部分采用实心圆盘式结构，相比辐条式结构，在中小直径轮体上的加工难度更低，整体刚性更好，高速回转时的动平衡更容易控制，不需要额外做去重打孔就能满足G6.3级的动平衡要求，适配转速在1500r/min以内的常规传动场景。中心的轮毂部分做了轴向加长设计，轮毂长度略大于轮体总厚度的三分之一，增大与传动轴的配合接触面积，降低轴孔配合面的比压，

　　避免长期交变载荷下出现轴孔磨损扩孔、键槽压溃的问题。键槽设置在轮毂的中心位置，采用普通平键连接，键槽的对称度公差控制在0.02mm以内，保证扭矩传递过程中轮体的受力均匀，不会出现偏载导致的轮体摆动、轴承额外受力的问题。在实际选型适配时，需要注意轮体的外径尺寸要匹配传动比要求，同时预留足够的安装空间，轮体两侧与设备机架、相邻传动部件的安全间隙不小于10mm，避免运转过程中发生剐蹭。轮体的端面做了平面度要求，安装时靠紧轴肩的端面跳动公差控制在0.03mm以内，保证轮体安装后与传动轴的垂直度，避免传动带出现偏磨、掉带问题。这类零件的材质通常选用灰铸铁HT200，具备良好的减震性与耐磨性，铸造后经过时效处理消除内应力，轮槽表面经过精车加工，

　　表面粗糙度达到Ra3.2，减少带体的磨损速率。部分对重量有要求的场景也会选用铝合金材质加工，重量更轻，转动惯量更小，适合频繁启停的传动场景，但成本相对更高，轮槽的耐磨性能也略逊于铸铁材质。在建模过程中，这类轮件的特征构建优先采用旋转凸台做基础基体，之后通过拉伸切除做出键槽，轮槽部分采用旋转切除的方式保证槽型的截面精度，所有倒角、圆角特征在最后步骤添加，避免前期特征过多导致的建模卡顿，同时方便后续修改参数时调整轮槽尺寸、轴孔直径、轮体厚度等关键参数，实现同系列不同规格轮件的参数化快速改型。需要注意的是，轮槽的槽距误差需要严格控制，误差过大会导致两根传动带的张紧度不一致，受力不均的带体会提前出现疲劳损坏，建模时需要将槽距的参数设置为全局变量，与所选带型的标准参数做关联，避免手动标注出现的尺寸误差。
