内燃机用湿式气缸套结构三维数模

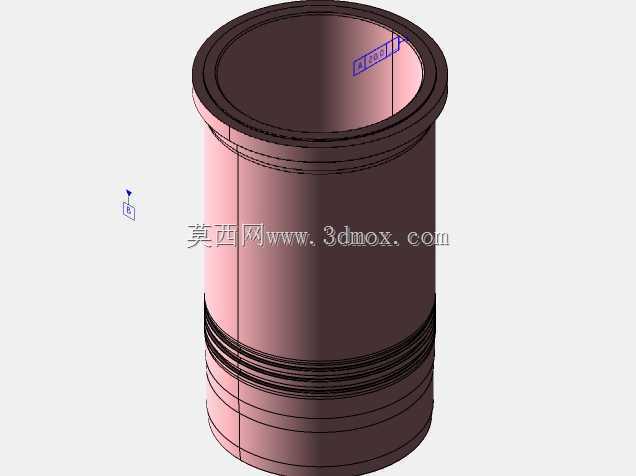

　　在往复式内燃机的核心结构体系里，气缸套是直接决定燃烧室密封可靠性、活塞运动导向精度以及整机热管理效率的关键零部件，这款湿式气缸套的三维数模完全按照量产机型的实际装配需求搭建，可直接用于发动机整机装配仿真、冷却系统流场分析以及新机型改型的结构参考。从实际应用场景来看，这类气缸套普遍适配中小排量的四冲程水冷内燃机，覆盖乘用车动力、小型工程机械动力、农用机械动力等多个应用领域，安装时直接嵌入发动机缸体的对应座孔内，外壁直接与缸体水套的冷却液接触，相比干式缸套拥有更优异的散热效率，能够有效降低高负荷工况下的活塞组热负荷，避免活塞环过热卡滞、缸壁润滑膜高温碳化等常见失效问题。

　　从功能特性层面拆解，该气缸套的内壁是活塞往复运动的直接导向面，加工精度直接决定活塞环的密封效果，数模中预留的珩磨纹理层厚度完全符合量产工艺要求，能够在发动机磨合阶段快速形成稳定的储油结构，保证缸壁与活塞环之间始终存在均匀的润滑油膜，降低冷启动阶段的异常磨损。缸套上部的凸缘结构是核心的轴向定位基准，安装时凸缘下端面与缸体承孔的台阶面紧密贴合，承受燃烧室做功行程传递的轴向冲击力，数模中凸缘的厚度、过渡圆角均经过强度校核，能够有效避免应力集中导致的凸缘断裂问题。缸套下部的多道环槽结构用于安装阻水密封圈，数模中槽宽、槽深以及槽的位置公差完全匹配常用的O型橡胶密封圈规格，装配后能够彻底阻断水套内的冷却液渗入曲轴箱的路径，避免油水混合引发的润滑失效故障。

　　设计思路上，这款气缸套没有采用等壁厚的简单筒状结构，而是根据不同位置的热负荷、机械负荷分布做了差异化的壁厚设计：上部靠近燃烧室的区域工作温度最高、燃气爆发压力最大，因此壁厚做了针对性加厚，保证高温下的结构刚度，避免缸套变形导致活塞运动卡滞；中部区域是活塞往复运动的主要行程段，壁厚保持均匀一致，保证内壁加工后的圆度、圆柱度公差满足活塞环的贴合要求；下部靠近曲轴箱的区域工作温度较低，壁厚适当减薄，既能够降低整机重量，也可以减少向曲轴箱传递的热量，避免机油温度过高。数模中缸套内壁的直径尺寸严格按照配缸间隙要求设定，与对应规格的活塞、活塞环尺寸形成完整的配合尺寸链，设计人员可以直接提取尺寸参数做公差分析，不需要重新做配合间隙的校核计算。

　　从安装边界来看，这款气缸套的外径与缸体承孔采用间隙配合设计，装配时不需要额外的压装工装，手动即可推入缸体座孔，配合间隙控制在合理范围内，既能够保证装配便利性，也能够避免工作过程中缸套出现径向窜动。缸套上端面高出缸体平面的高度在数模中做了明确标注，该数值直接决定气缸垫的压紧量，数值过小会导致燃烧室密封不严出现漏气、漏水问题，数值过大会导致气缸垫压溃失效，数模中的凸出高度完全符合主流机型的设计规范，能够保证装配后气缸垫的压紧力均匀分布。缸套下部的密封圈槽位置避开了缸体水套的上下边缘，装配后密封圈完全处于水套区域内，能够保证冷却液与缸套外壁的接触面积最大化，提升散热效率，同时也避免密封圈长期处于高温燃气区域出现过早老化。

　　对于结构设计从业者来说，这个数模的参考价值在于完整还原了湿式气缸套的所有工艺细节与装配基准，没有做过度的简化处理，比如凸缘处的卸载槽、内壁顶部的倒角、下部密封圈槽的圆角过渡等细节都完全按照量产零件的结构搭建，在做新机型设计时可以直接复用这些经过市场验证的成熟结构，减少重复设计的工作量，也能够规避很多新手设计时容易忽略的工艺问题、装配干涉问题。在做整机运动仿真时，这个数模的内壁型线完全符合活塞运动的轨迹要求，可以直接导入仿真软件做活塞侧推力分析、活塞环动力学分析，不需要额外修复几何模型。
