喷气发动机涡轮配套扩散器结构设计

项目分类:发动机 发布时间:2024-08-22 ID:764737
  • 喷气发动机涡轮配套扩散器结构设计

  在航空喷气发动机的涡轮段配套结构中,扩散器是承担气流动能转化、流场均匀整流的核心部件,其结构设计合理性直接影响涡轮段的做功效率与整机运行稳定性。从实际工程应用场景来看,该部件安装于涡轮出口与尾喷段衔接的位置,承接涡轮做功后排出的高速气流,通过流道截面的渐变设计,将气流的部分动压转化为静压,降低气流沿程损耗,同时梳理涡轮出口紊乱的旋流,避免尾喷段出现气流分离、局部涡流等问题,减少发动机的推力损失与结构振动激励。

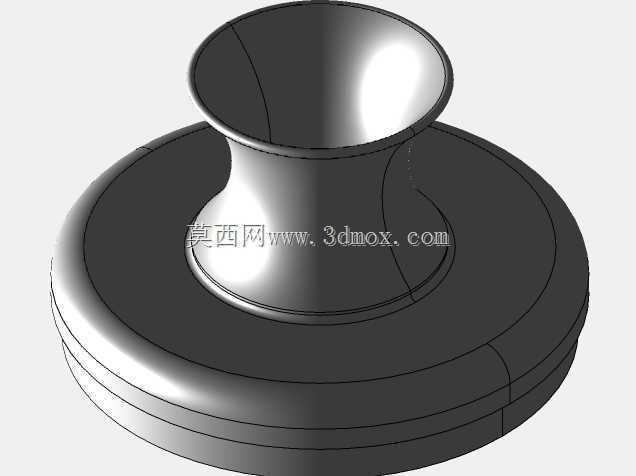

  从功能特性层面分析,该扩散器采用回转体对称结构,下部为带多层环槽的圆盘形安装基座,环槽结构用于与涡轮后机匣的定位止口配合,安装时可通过环槽嵌入机匣的定位凸台,保证部件与涡轮主轴的同轴度,避免高速气流作用下出现偏心振动;上部为渐扩式喇叭形流道,流道内壁采用光滑连续的曲面过渡,无突变折角,可引导气流沿壁面平缓扩压,减少局部阻力损失。基座与上部流道衔接段采用平滑的圆弧过渡,避免流道截面突变引发的气流附面层分离,这一设计细节在高亚音速气流工况下尤为关键,一旦出现附面层分离,会导致流道有效通流面积减小,扩压效率下降,同时分离产生的脉动压力会持续冲击部件壁面,长期运行下易引发结构疲劳损伤。

  设计过程中,首先需要匹配涡轮出口的气流参数确定流道的扩压比,扩压比过大会导致气流在流道内过早分离,扩压比过小则无法实现预期的动压转化效果,该结构的流道扩张角控制在合理区间内,兼顾扩压效率与流场稳定性。外形尺寸方面,下部安装基座的外径需与涡轮后机匣的安装内径匹配,多层环槽的宽度、深度公差需控制在IT7级精度范围内,保证安装时的配合紧密度,避免高温工况下因热膨胀差异出现配合间隙;上部喇叭口的出口直径需与后续尾喷段的入口直径对齐,衔接处的阶差控制在0.1mm以内,防止阶差引发的局部气流扰动。安装边界上,基座下端面为安装定位面,需保证平面度公差不大于0.05mm,与机匣安装面贴合后无局部间隙,避免高温高压气体从配合面泄漏;部件整体的轴向安装尺寸需匹配涡轮后段的轴向空间,保证上部流道入口与涡轮末级叶片出口的轴向间隙处于设计区间内,间隙过小易导致叶片与部件发生碰磨,间隙过大则会导致气流在间隙段产生紊流,降低扩压效果。

  从结构强度角度考虑,该部件工作在高温高速气流环境中,壁面厚度采用等强度设计,基座部分因承担安装定位与载荷传递功能,壁厚略大于上部流道段,同时在基座与流道衔接处设置合理的圆角过渡,降低应力集中系数,避免长期交变载荷下出现裂纹。流道内壁的表面粗糙度需达到Ra1.6以下,减少气流与壁面的摩擦阻力,同时降低高温燃气中杂质颗粒在壁面的附着概率,避免长期运行后流道形状发生变化影响性能。在建模过程中,需重点保证回转曲面的连续性,采用样条曲线构建流道型面,通过曲率分析检查曲面的光顺度,避免出现局部曲率突变;安装环槽的尺寸需与对应机匣的配合尺寸做关联设计,保证装配时的互换性,同时预留合理的热膨胀间隙,适配发动机工作时的高温形变需求。
