钛合金承力连接支架结构设计方案

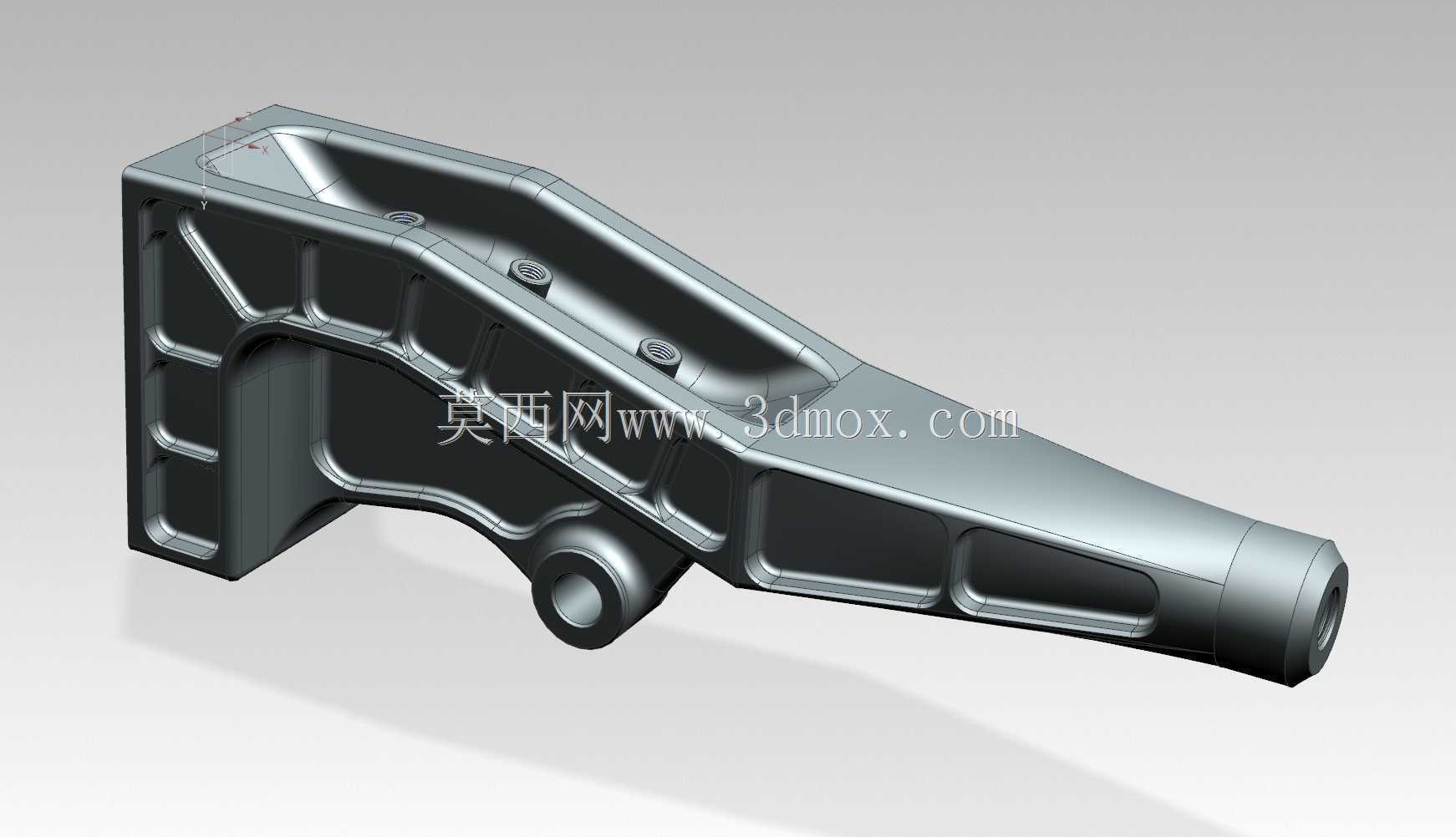

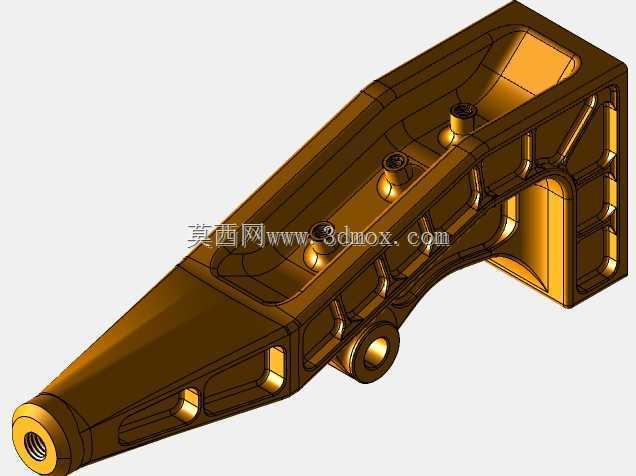

　　这款钛合金材质的承力连接构件，主要应用于航空航天机载设备、高端特种装备的载荷传递节点位置，承担相邻两个功能模块之间的机械连接与载荷分流作用，在整机结构中属于关键受力传力部件，其结构可靠性直接影响整套设备的运行稳定性与服役寿命。从实际工况适配角度出发，该构件需要同时承受轴向拉压载荷、横向剪切载荷以及设备运行过程中产生的交变振动载荷，因此在结构设计阶段优先采用了等强度设计思路，在保证整体承载能力达标的前提下尽可能去除非受力区域的冗余材料，实现构件自重与承载性能的最优平衡。观察构件整体构型可以发现，主体采用变截面薄壁壳体结构，大端为法兰式安装基准面，面上预留了定位销孔与螺栓过孔的安装位置，安装面平面度公差需要控制在0.05mm以内，

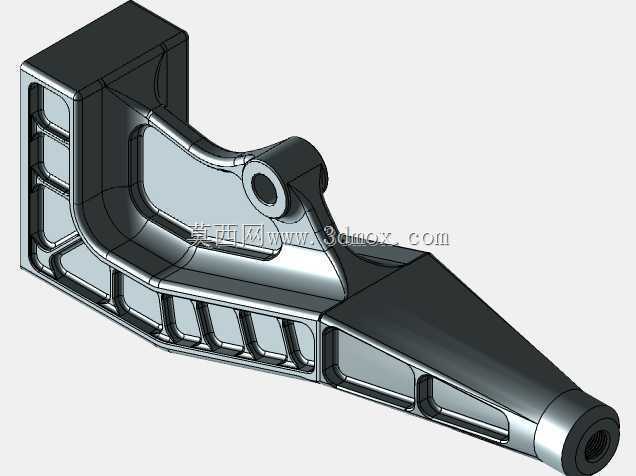

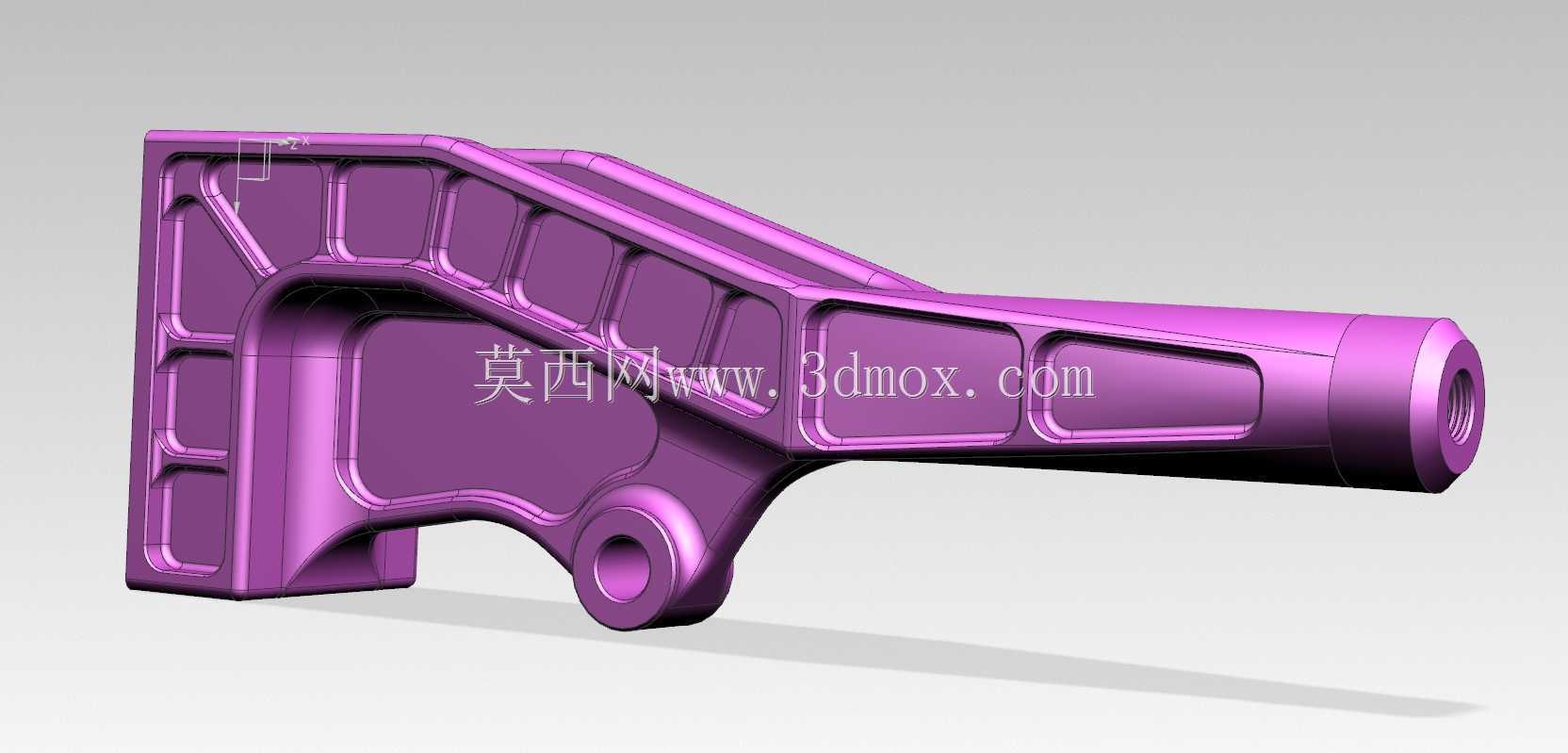

　　保证与对接基体安装时的贴合度，避免安装后产生附加装配应力；小端为圆柱轴套结构，内孔设计有高精度配合面，用于与对接轴类零件实现间隙配合或过渡配合，配合公差等级选取IT7级，既保证装配时的顺畅性，又能控制配合间隙在合理范围内，避免运行过程中产生异常窜动。构件的主体腹板区域设计了纵横交错的一体化加强筋结构，筋条的走向完全贴合主应力传递路径，从大端安装面的螺栓连接位置出发，沿载荷传递方向逐步延伸至小端轴套的承载区域，筋条高度根据不同位置的应力大小做渐变处理，高应力区域筋条高度更高、厚度更大，低应力区域筋条相应缩减尺寸，这种顺应力流的加强筋设计，能够在不显著增加构件重量的前提下，将整体结构刚度提升40%以上，同时有效避免应力集中问题，降低交变载荷下的疲劳失效风险。构件下部设计有带通孔的铰接耳座，耳座孔内预留了衬套安装空间，用于安装自润滑衬套，实现第三点铰接固定，形成稳定的三角支撑结构，进一步提升构件安装后的整体抗倾覆能力，耳座与主体腹板的连接位置做了大圆角过渡处理，圆角半径不小于5mm，避免截面突变产生的应力集中，过往同类型构件的失效案例显示，该位置如果圆角处理不到位，在长期交变载荷作用下很容易萌生疲劳裂纹，最终导致构件断裂失效。在安装边界尺寸控制上，该构件的整体安装包络尺寸经过反复校核，大端安装面的孔位间距严格适配对接基体的预留安装孔位，横向安装空间预留了足够的扳手操作空间，保证螺栓装配时标准套筒能够正常作业，不会与周边其他构件产生干涉；

　　小端轴套的轴向长度与对接零件的配合长度完全匹配，装配后轴套端面不会超出对接零件的限位台阶，避免轴向定位失效；下部铰接耳座的孔位中心与大端安装面的垂直距离、与小端轴套中心的水平距离都经过严格的尺寸链计算，保证三个连接点装配后不会产生过定位问题，减少装配内应力。从材料选型角度来看，选用钛合金作为基材主要是考虑到该类构件的应用场景往往存在减重需求，钛合金的比强度远高于常规结构钢，在同等承载能力下重量能够降低35%左右，同时钛合金具备优异的耐腐蚀性能，在潮湿、盐雾等恶劣工况下不需要额外做表面防腐处理即可长期服役，减少后期维护成本。在建模过程中，所有的壁厚都做了均匀性校验，避免出现壁厚突变导致的铸造或3D打印过程中的缺陷，

　　所有的棱边都做了最小R0.5mm的倒角处理，既可以去除加工毛刺，避免装配时划伤操作人员，也能减少热处理过程中的应力集中问题。针对不同的加工工艺适配性，该结构既可以采用精密铸造后做数控精加工的工艺路线，也可以适配金属3D打印直接成型的工艺，两种工艺路线下的结构预留量都在建模阶段做了对应考虑，铸造工艺下的拔模斜度控制在1°-3°之间，不会影响后续装配精度；3D打印工艺下的支撑面设计角度都大于45°，减少打印过程中支撑结构的使用，降低后处理工作量。在实际装配验证环节，该构件的三个连接点需要按照规定的扭矩顺序分步拧紧螺栓，先固定大端安装面的连接螺栓，再装入小端的对接轴，最后安装下部铰接耳座的连接销，整个装配过程不需要额外的工装夹具即可完成定位，装配效率较高。服役过程中，该构件能够在-40℃到150℃的温度区间内稳定工作，温度变化带来的热变形量经过计算控制在配合公差允许范围内，不会因为热胀冷缩导致配合卡滞或间隙过大问题。
