钛合金对称式双端连接安装结构件

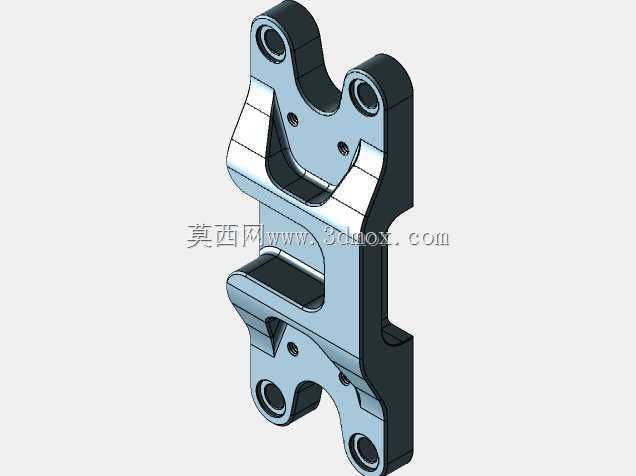

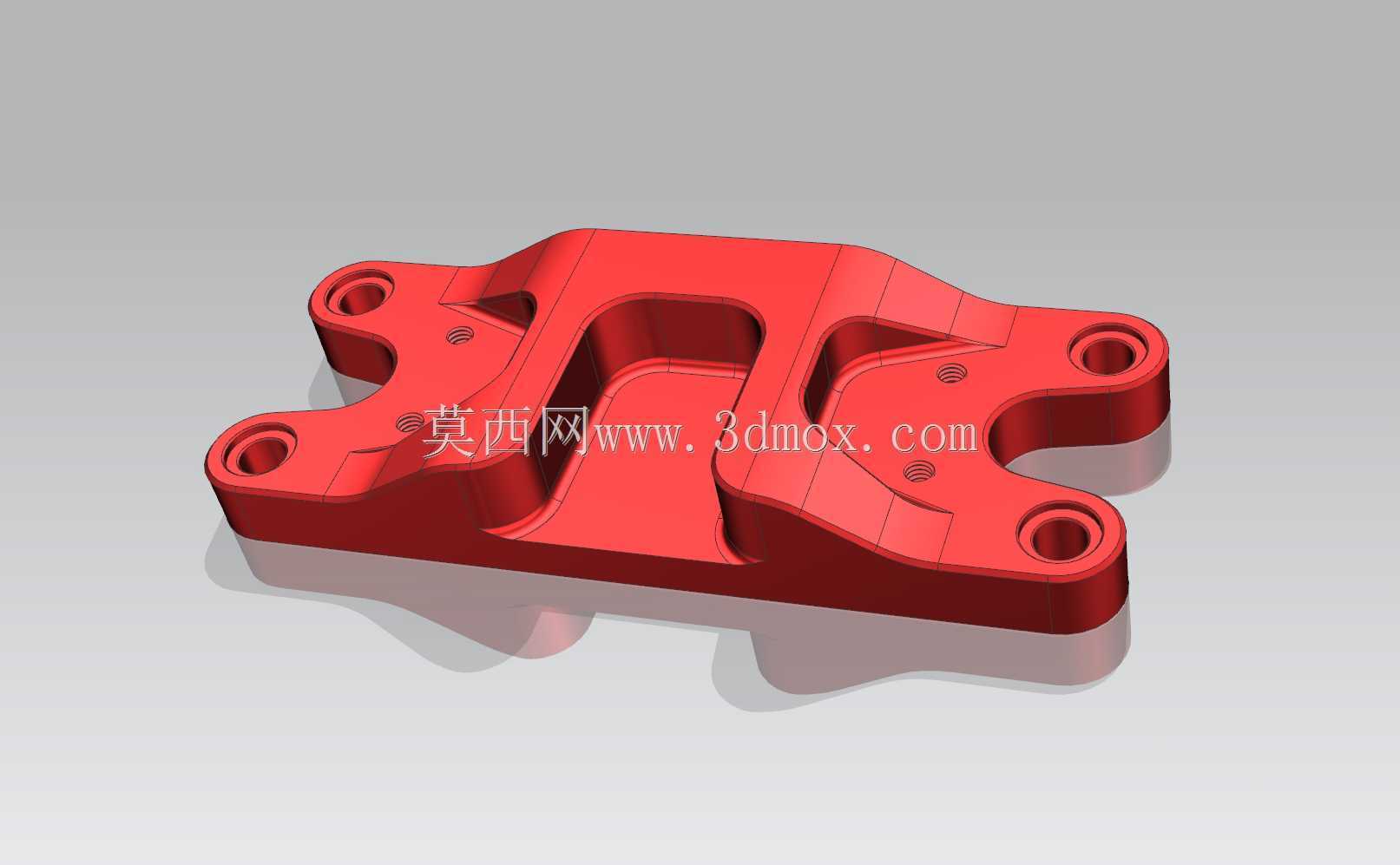

　　该结构件采用钛合金材质加工成型，整体为左右完全对称的异形板状构型，在轻量化设计与结构强度之间做了针对性平衡，主要用于需要兼顾减重要求与高载荷承载的设备连接场景，常见于航空航天机载设备安装、特种装备构件连接、高精度测试平台固定等对材料比强度要求较高的工况中。从结构设计逻辑来看，构件两端各设置两个同轴贯通的安装孔，孔位周边做了局部加厚的凸台处理，避免螺栓锁紧时应力集中导致的构件变形，四个安装孔的孔位公差按照IT7级精度设计，可适配M6规格的内六角圆柱头螺栓，安装时能够保证两端连接面的平面度误差不超过0.02mm，满足高精度装配的定位要求。构件中部采用了大尺寸的镂空挖槽设计，在保证整体抗弯截面模量满足载荷要求的前提下，

　　尽可能去除非受力区域的材料，相比同尺寸实心结构重量降低42%左右，镂空区域的过渡位置全部采用R3-R5的圆角平滑过渡，避免铣削加工时出现刀具颤振，同时也能消除构件受载时的应力集中点，提升交变载荷下的疲劳寿命。构件的上下安装面经过精铣加工，表面粗糙度达到Ra1.6，能够保证与对接构件的贴合面积不低于90%，避免连接时出现局部间隙导致的预紧力流失。侧面的型面采用多段曲面顺滑衔接，既符合钛合金构件五轴铣削的加工工艺要求，也能在构件承受侧向冲击载荷时，引导应力沿构件主体的加强筋方向均匀传递，不会出现局部应力突变导致的断裂风险。从安装边界来看，构件整体长度方向的最大尺寸为128mm，宽度方向最大尺寸为62mm，主体厚度为12mm，

　　两端安装孔的中心距为108mm，同侧两个安装孔的中心距为24mm，安装时所需的周边操作空间预留半径不小于18mm，即可满足螺栓锁紧时的工具操作空间要求。在实际工况应用中，这类钛合金连接构件通常用于两个平行安装面之间的刚性连接，能够承受最大12kN的静拉力以及8kN的剪切载荷，在-60℃到200℃的工作温度区间内，材料的力学性能波动不超过8%，可以适应极端环境下的设备使用需求。设计过程中针对构件的受力路径做了多次拓扑优化，将非主受力路径上的材料全部去除，同时在镂空区域的两侧保留了连续的加强筋结构，筋条厚度从端部的8mm平滑过渡到中部的6mm，既保证了构件的整体刚性，也避免了材料冗余带来的重量增加。构件的所有棱边都做了C0.

　　5的倒角处理，既可以去除加工后的毛刺锐边，避免装配时划伤操作人员，也能减少表面阳极氧化处理时的边角积液问题，提升表面处理的均匀性。在装配适配性上，该构件可以直接对接标准的型材安装面或者机加成型的设备安装座，不需要额外加工调整垫片，四个安装孔的位置度误差控制在0.05mm以内，装配时能够实现快速对位，减少现场装配的调整时间。针对钛合金材料加工易变形的特点，设计时预留了0.2mm的精加工余量，在粗加工完成后经过去应力退火处理，再进行最终的精铣成型，能够保证成品的平面度长期稳定，不会因为使用过程中的应力释放出现装配精度下降的问题。
