飞机起落架机轮装配结构三维设计

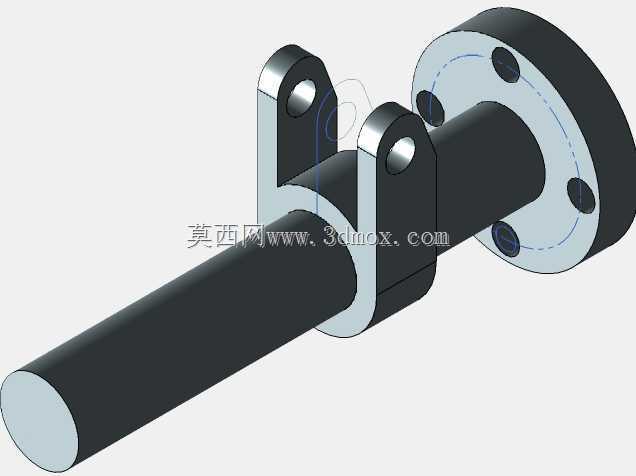

　　这套机轮装配结构对应民用支线飞机前起落架的机轮组模块，日常承担飞机地面滑行阶段的载荷传递、滑跑支撑以及转向配合功能，在起降滑跑过程中要承受垂直方向的冲击载荷、水平方向的刹车制动力矩，同时还要兼容前起落架转向作动筒的动作输出，是飞机地面运行阶段直接接触道面的核心承载部件。从结构组成来看，整套装配包含双轮胎组件、轮毂连接副、轮轴支撑段、减震支柱下段、扭力臂连杆以及转向节连接结构，轮胎采用双胎并列布局，能够在单胎失压的情况下保留部分支撑能力，降低地面滑行阶段的故障风险，轮毂与轮轴之间通过多组螺栓实现周向固定，配合端面的定位止口保证同轴度，避免高速滑跑阶段出现轮组偏摆。设计过程中首先要明确安装边界，

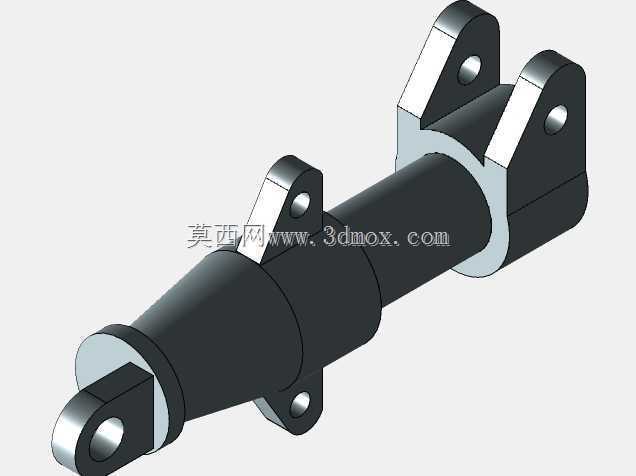

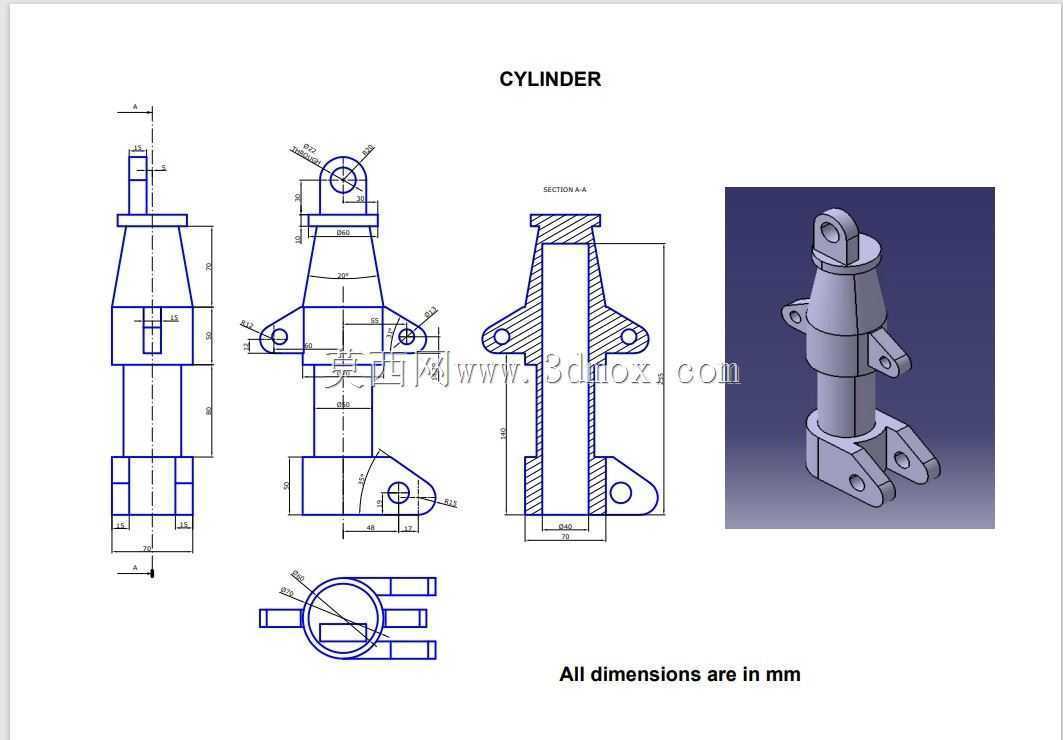

　　机轮组的最大外廓宽度需要匹配起落架舱的内部收纳尺寸，保证起落架收放过程中不会与舱门、机身框结构发生干涉，轮胎的外径尺寸要结合起落架的行程长度确定，避免减震支柱全压缩状态下轮胎与机身结构发生碰磨，轮轴的中心高度要满足飞机地面停机状态下的俯仰角要求，保证机身水平度符合维护、登机以及货仓装卸的操作需求。结构设计层面，减震支柱与轮轴的连接段采用叉形耳片配合铰接螺栓的结构，能够传递垂直载荷的同时，允许支柱在缓冲行程中做轴向伸缩，扭力臂组件分为上下两段，分别固定在减震支柱的外筒和内筒上，通过中间的铰接点限制内外筒的相对转动，保证转向动作能够精准传递到机轮组，同时不会影响支柱的缓冲伸缩行程。轮毂上预留的刹车盘安装位，需要匹配刹车作动器的安装坐标，

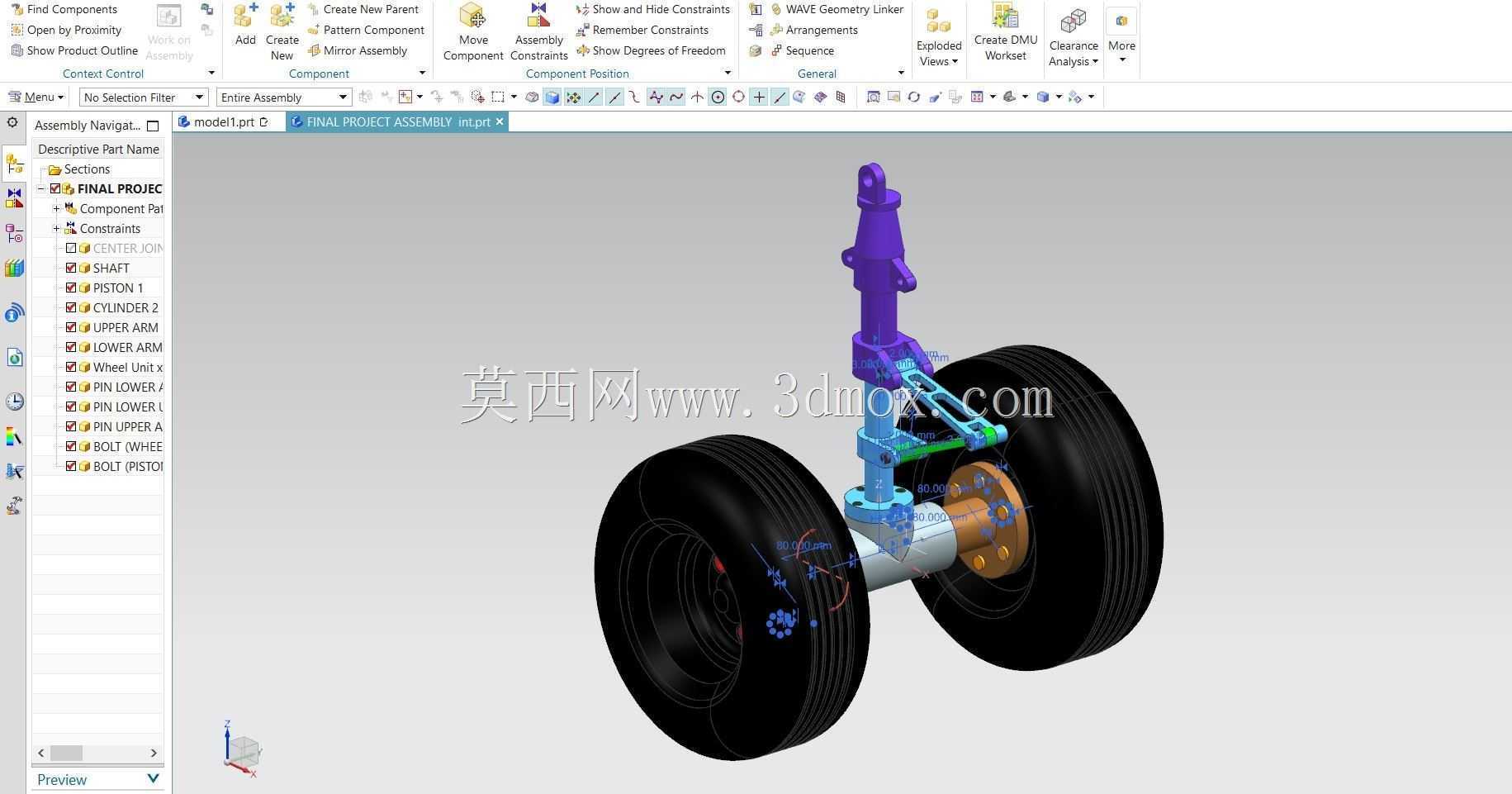

　　保证刹车副在工作过程中贴合均匀，不会出现偏磨导致的制动力矩不均，轮胎与轮毂的配合面设计有密封槽，适配无内胎轮胎的充气密封要求，减少日常维护过程中的漏气故障概率。在装配关系的处理上，所有铰接转动部位都预留了对应衬套的安装空间，衬套采用自润滑材质，能够降低日常维护过程中的润滑频次，连接螺栓的排布要考虑工具的操作空间，保证外场维护过程中能够直接完成机轮拆卸更换，不需要拆解周边的其他管路和结构件。轮轴内部预留有胎压传感器的走线通道，能够将轮胎压力数据实时传递到航电系统，帮助机组实时掌握机轮的工作状态，减震支柱下段的充气嘴、油嘴位置都做了避让设计，保证地面维护时工具能够直接对接操作，不会被轮毂或者轮胎结构遮挡。这套结构的建模过程中，

　　所有配合面都按照实际装配公差做了偏移处理，转动副之间预留了合理的间隙，既能够模拟实际工作中的活动自由度，也能直观展示各部件的装配顺序，对于结构设计人员来说，可以直接参考这套结构的布局逻辑，调整对应尺寸参数适配不同吨位的机型起落架设计，也可以作为航空机械专业的教学案例，帮助理解起落架机轮组的载荷传递路径和各部件的功能分工。
