航空双轮起落架轮组装配结构设计

　　这套双轮结构的航空起落架轮组，主要应用于中小型通用航空器、支线飞机的主起落架承载段，承担地面滑跑阶段的载荷传递、滑跑支撑以及着陆瞬间的冲击缓冲末端承接作用，区别于单轮起落架结构，双轮布局能够在不增加单轮轮胎宽度的前提下，有效降低机轮对跑道面的压强，适配更多等级的硬化跑道起降需求，同时单轮爆胎后剩余轮组仍能提供基础支撑能力，降低地面滑跑阶段的故障风险。

　　从结构组成来看，整套轮组包含左右对称布置的航空轮胎、轮毂组件、贯穿式轮轴、扭力臂连接段、上部缓冲支柱对接接口以及轮轴端的锁紧定位结构。轮胎采用带纵向排水槽的航空专用轮胎结构，胎面的多道环形沟槽能够在湿滑跑道滑跑时快速破除胎面与跑道间的水膜，避免水滑现象发生，轮胎内部的轮毂采用轻量化合金材质设计，轮辐位置做了等距减重开孔，在保证轮辐抗弯、抗扭强度的前提下，尽可能降低旋转部件的惯量，减少刹车阶段的能量负载。

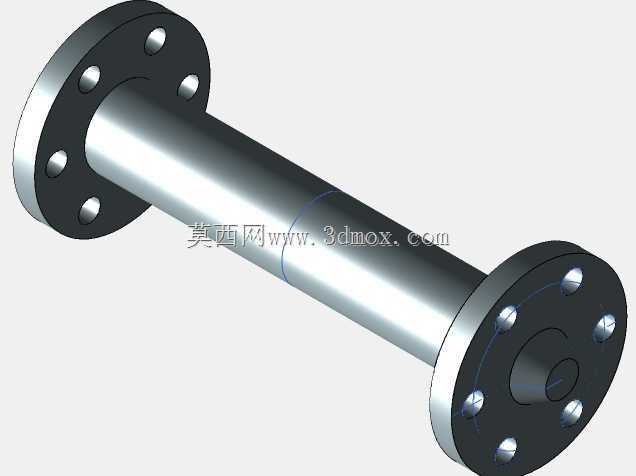

　　设计过程中首先要明确安装边界，轮轴的总长度需要匹配起落架舱的内部收纳宽度，保证起落架收放时双轮不会与舱内壁、收放机构发生运动干涉，轮轴的直径选取需要结合最大着陆重量下的垂向载荷、滑跑时的侧向冲击载荷做强度校核，通常采用高强度合金钢材质，表面做硬化处理，与轮毂内的轴承配合段需要严格控制公差等级，保证轴承内圈的过盈配合量在合理区间，避免配合过松导致跑圈内圈磨损，或是配合过紧导致轴承安装时预紧力过大提前失效。

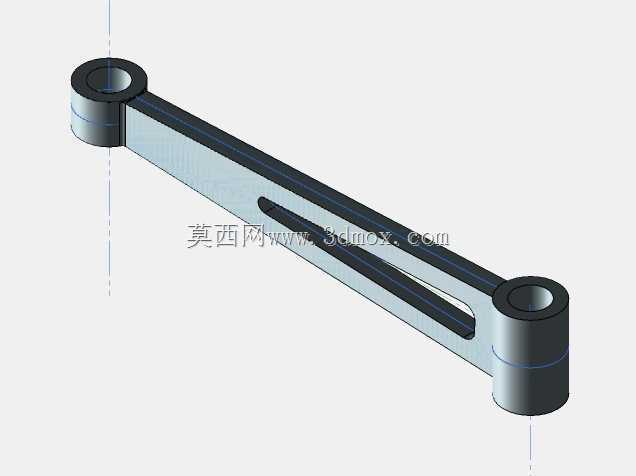

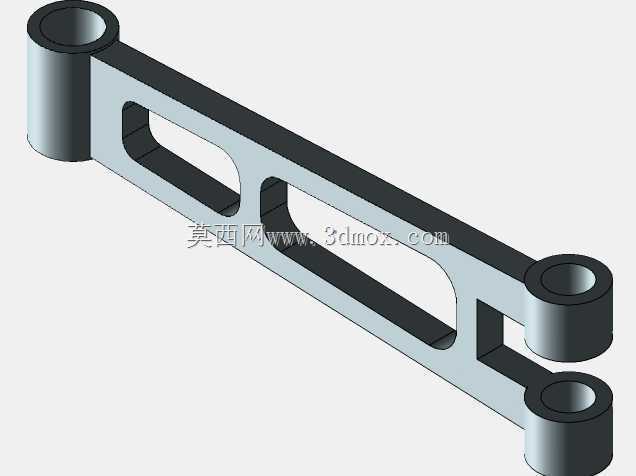

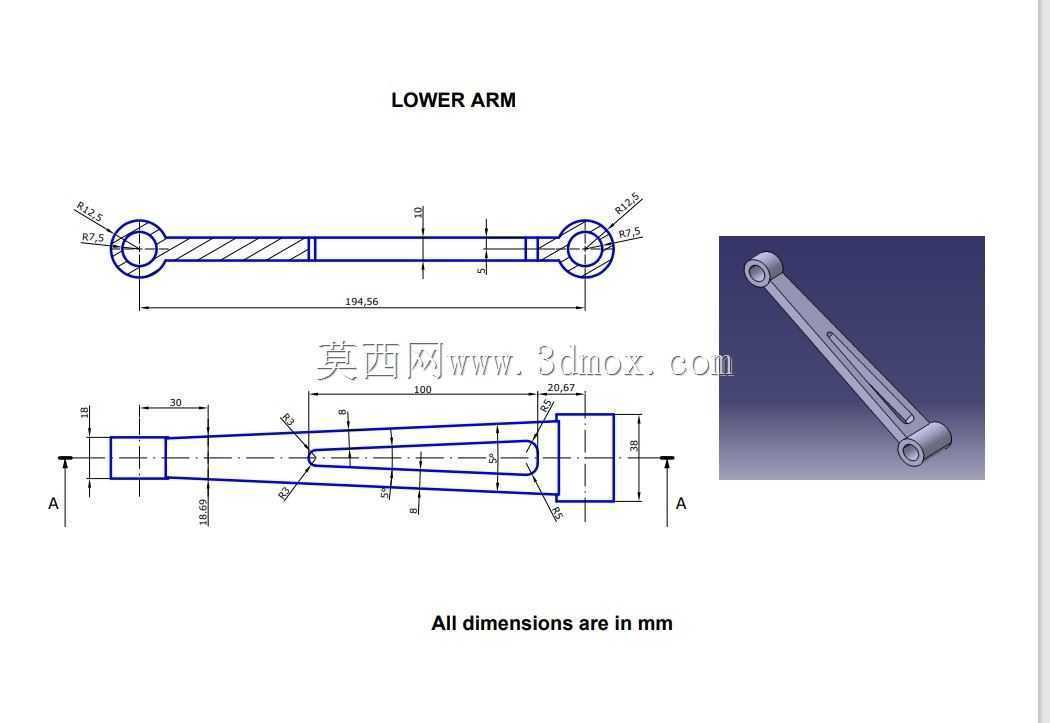

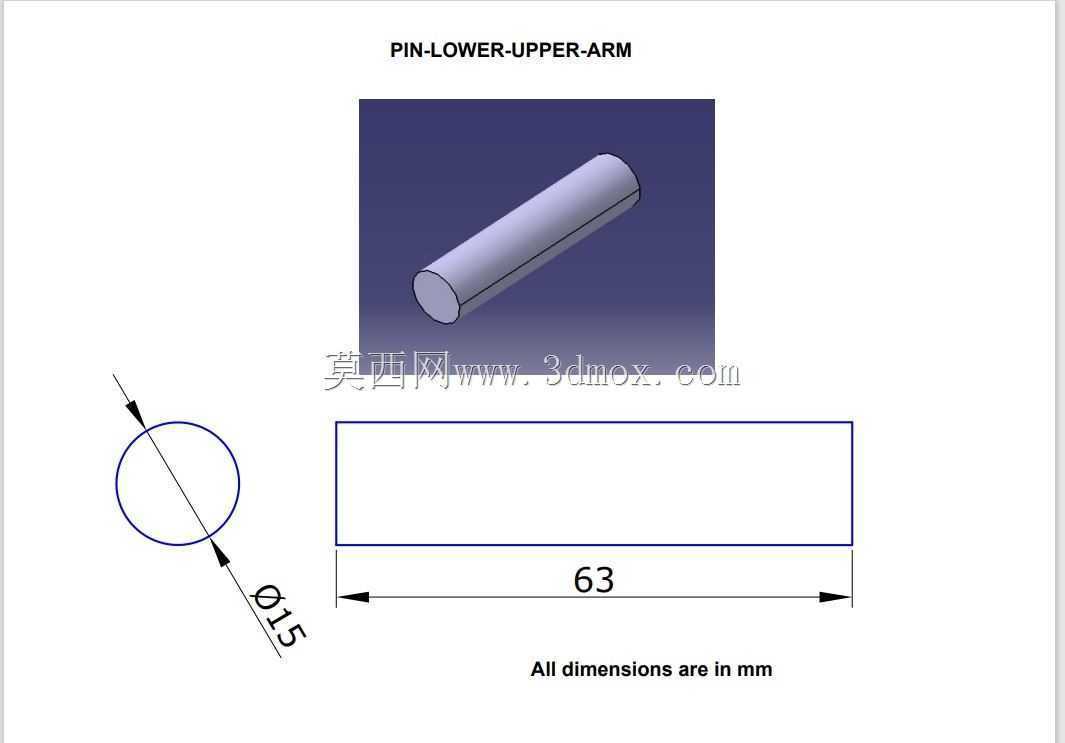

　　上部的支柱对接段采用耳片式连接结构，与缓冲支柱的外筒做铰接配合，扭力臂的上下两个铰接点分别连接支柱外筒与轮轴转接段，作用是限制轮轴绕支柱轴线的随机转动，保证机轮的航向始终与滑跑方向保持一致，同时不会干涉缓冲支柱在着陆冲击时的上下伸缩动作，扭力臂的铰接孔内都镶嵌有自润滑衬套，能够减少日常维护时的润滑频次，适应航空部件高可靠性、低维护量的使用要求。

　　轮组的安装定位逻辑遵循航空结构的冗余设计原则，轮轴两端采用开槽螺母配合开口销的锁紧结构，避免螺母在长期振动环境下出现松脱，轮毂与轮轴之间的轴承采用背对背安装的角接触轴承组，能够同时承受垂向载荷与滑跑转弯时的轴向载荷，轴承端设置有密封端盖，防止跑道上的砂石、雨水进入轴承滚道内部，延长轴承的服役周期。

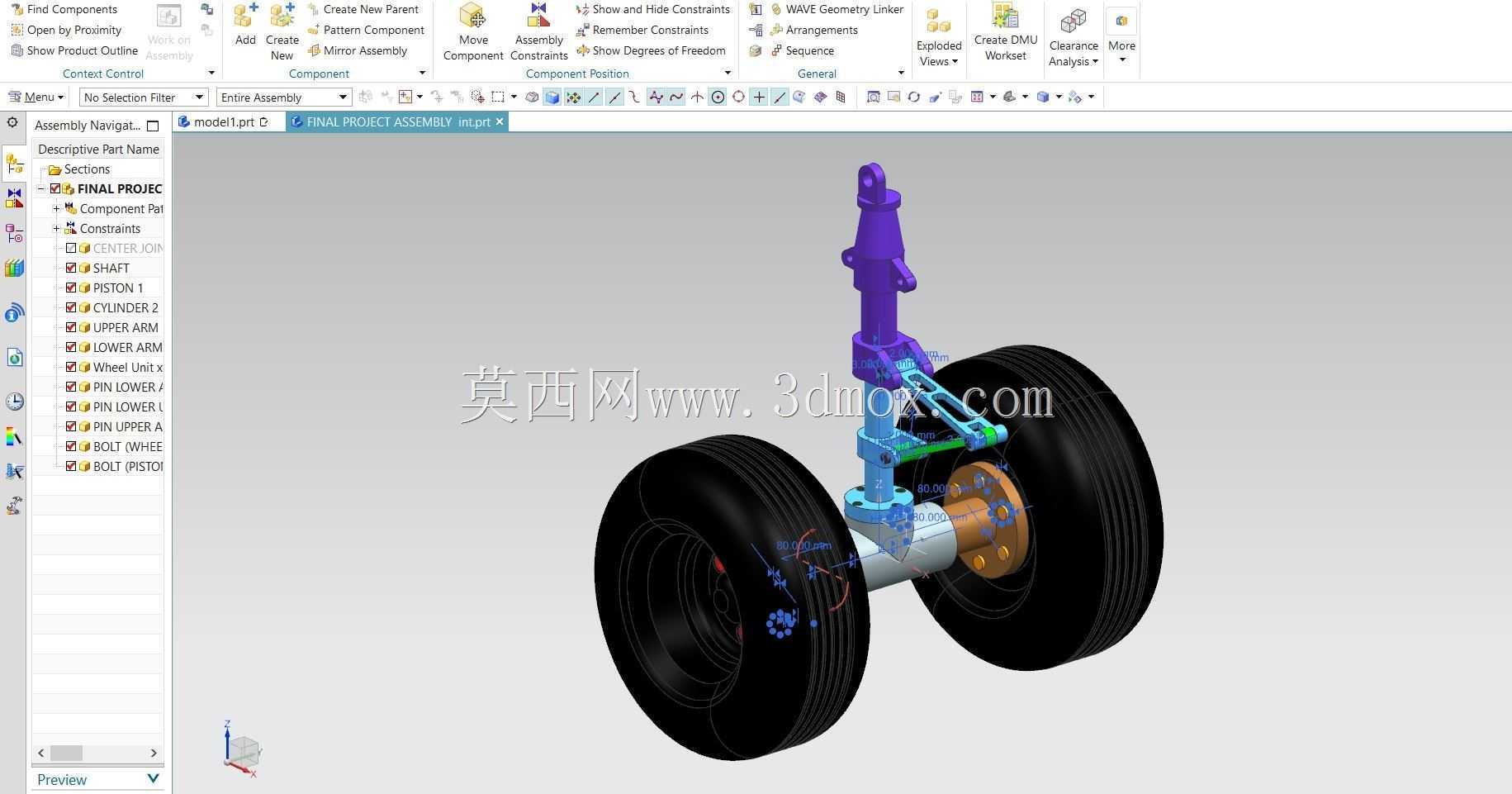

　　在实际建模装配过程中，需要重点验证各运动部件的间隙，比如轮胎在最大压缩行程下，胎面与上部扭力臂、支柱结构的最小间隙要满足规范要求，避免大冲击下胎面与金属结构发生摩擦剐蹭；机轮转动时，轮毂上的配重块、气门嘴位置不能与周边的刹车组件、轮轴护板发生刮碰；扭力臂在支柱全行程伸缩过程中，上下臂的铰接转动角度不能超过衬套的允许摆角范围，防止衬套出现偏磨。

　　这类双轮起落架轮组的设计难点在于平衡轻量化与结构强度的关系，航空部件对重量极其敏感，每减少一公斤的非必要结构重量，都能转化为有效载荷能力的提升，因此在轮毂、扭力臂、轮轴转接段的结构设计中，都会通过有限元分析做拓扑优化，在应力水平较低的区域去除多余材料，在应力集中的耳片根部、轴肩位置做圆角过渡处理，降低交变载荷下的疲劳裂纹萌生概率。

　　从实际使用场景来看，这套轮组不仅要承受正常着陆时的2-3倍重力加速度冲击，还要考虑侧风着陆时的侧向载荷、不对称刹车时的扭矩载荷，以及地面拖行时的颠簸冲击，因此所有承力部件的安全系数都要远高于地面通用机械设备的设计标准，关键连接部位的紧固件都采用航空专用的高锁螺栓，保证连接强度的同时具备良好的抗疲劳性能。
