钛合金轻量化镂空结构支撑安装件

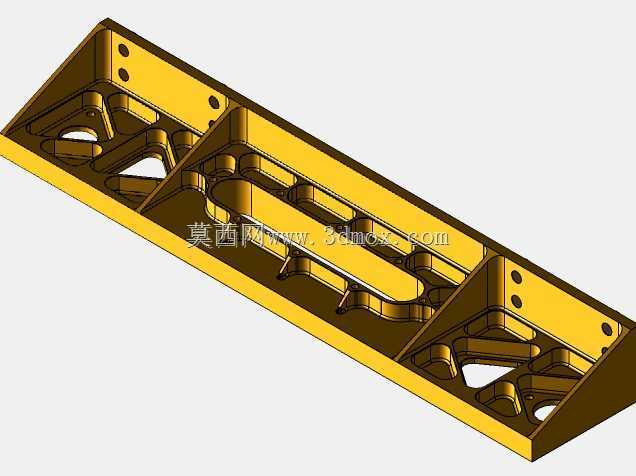

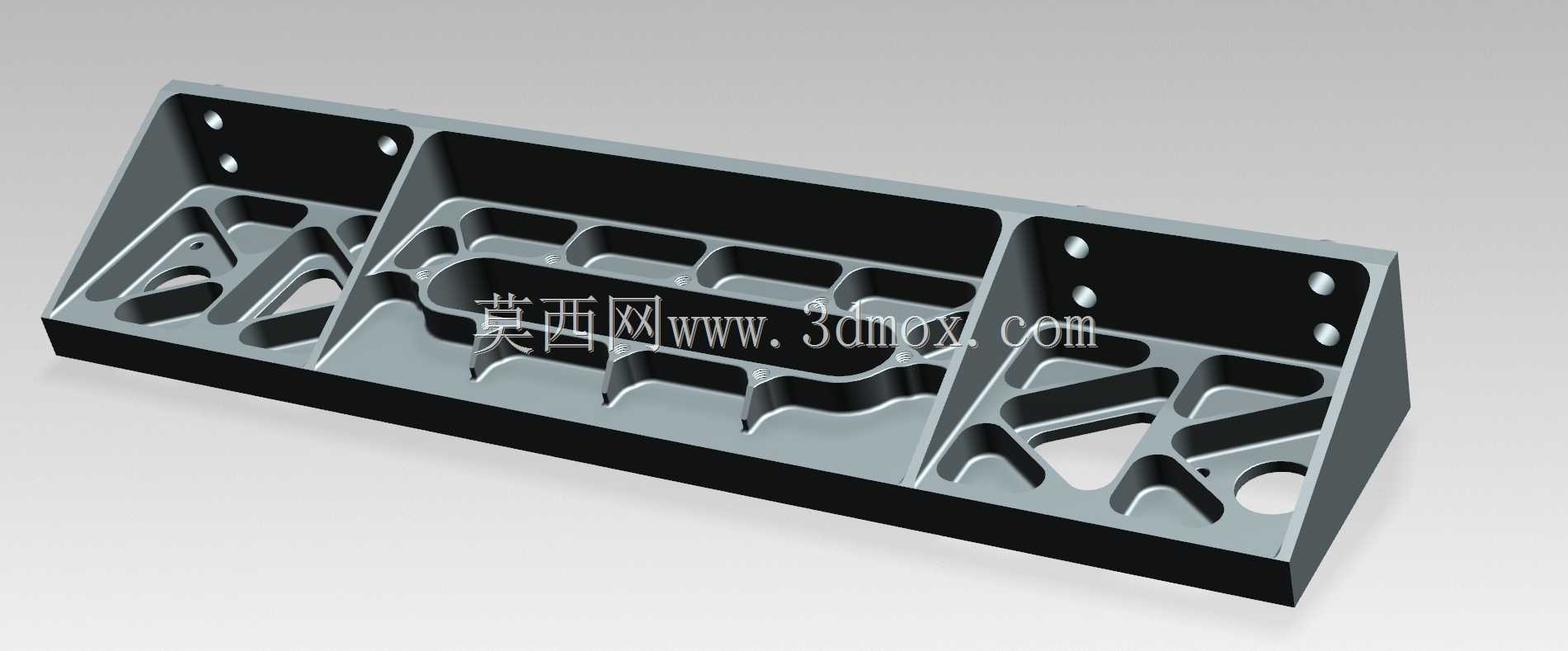

　　该构件采用钛合金材质设计，核心面向高载荷、低自重要求的装备安装场景，常见于航空航天机载设备安装、特种装备内部支撑、高精度检测设备机架固定等对重量控制严苛、同时结构强度要求高的工况中。从结构设计逻辑来看，整体采用长条形楔形基座构型，底部为平直安装贴合面，背部设置垂直安装靠面，两个安装面均预留对应沉头安装孔位，可通过标准紧固件实现与安装基体的刚性连接，安装孔位的位置度公差控制在0.02mm范围内，保证装配后无附加安装应力。主体区域采用拓扑优化后的镂空加强筋布局，筋条走向完全贴合构件受力的主应力路径，在主承力方向上筋条厚度做渐变处理，应力集中区域的筋条过渡位置全部采用大圆角过渡，避免交变载荷下出现应力疲劳开裂。

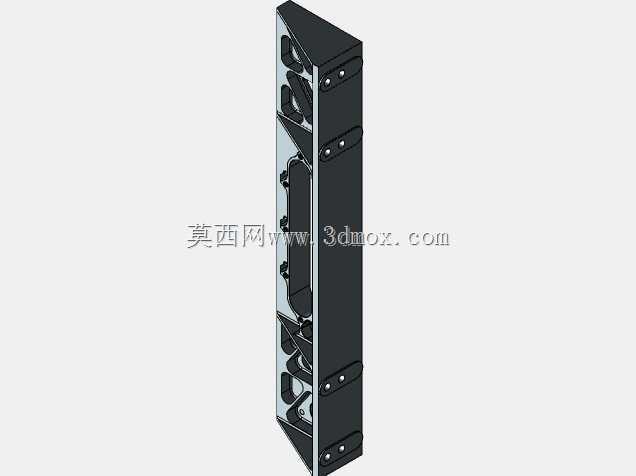

　　两侧的封闭安装块区域做局部加厚处理，作为主要的载荷输入点，将外部载荷通过放射状的筋条结构均匀分散到整个基座平面，避免局部载荷过大导致结构变形。中间区域的镂空结构并非简单减重开孔，每个镂空型腔的边缘都做了等宽的翻边加强处理，在大幅削减构件整体重量的同时，保证构件的抗扭刚度与抗弯刚度满足使用要求，经仿真校核，该结构相比同尺寸实心钛合金构件减重比例达到62%，而整体刚度损失控制在8%以内，完全满足高动态工况下的使用要求。从安装边界来看，构件整体长度方向的安装孔距按照标准安装接口设计，背部垂直面的安装孔为上下两排对称布局，可适配不同厚度的安装连接板，底部安装面的平面度要求控制在0.01mm以内，保证安装后与基体完全贴合，不会出现局部翘曲。

　　构件的楔形侧面设计为15度斜角，可避开周边设备的运动干涉区域，侧面预留的小圆孔为走线孔，可穿过设备连接线缆，避免线缆外露被剐蹭损伤。在实际使用中，该构件主要作为精密设备的安装支撑座，既可以承担设备的静态承重，也可以承受装备运行过程中的振动、冲击载荷，钛合金材质本身的抗腐蚀特性也让该构件可以在高湿、高盐雾的恶劣环境下长期使用，无需做额外的表面防腐处理。设计过程中针对镂空结构的工艺性做了充分考量，所有筋条的拔模角度统一设置为3度，可适配精密铸造或者五轴铣削加工工艺，最小加工圆角不小于R2，避免加工过程中出现刀具颤振导致的表面质量问题，所有外露棱边都做了C0.5的倒角处理，去除加工毛刺，避免装配过程中划伤操作人员或者损坏连接线缆。构件的壁厚设计均匀，最大壁厚差不超过2mm，避免钛合金加工或者铸造过程中出现变形，保证成品的尺寸精度。
