钛合金花型多孔带内螺纹端盖结构设计

　　这类带中心内螺纹的花型多孔端盖，常应用在需要兼顾轻量化、流体导通与安装紧固的机电设备腔体端部，在小型流体控制单元、精密调压装置、特种电机端封结构中都能见到同类结构的身影。从实际使用场景来看，这类端盖安装在设备腔体的开口位置，一方面通过周向均匀分布的安装孔实现与腔体壳体的刚性连接，封堵腔体内部介质，避免内部润滑脂、冷却介质或者惰性保护气体出现泄漏，另一方面中心的内螺纹孔可以直接对接管路接头、传感探头或者调节螺杆，不用在端盖上额外加工转接结构，能有效压缩设备端部的轴向安装空间。

　　设计这类结构的时候，首先要匹配安装边界的尺寸约束：端盖整体为圆形薄盘结构，外径要和腔体端部的安装止口完全贴合，周向的安装孔采用等角度均匀排布，孔位的中心圆直径要和壳体上的预装螺纹孔位置完全对应，每个安装孔的孔径要比配套的紧固螺钉外径大0.2-0.3mm，预留足够的装配公差补偿量，避免加工误差导致螺钉无法顺利穿入。中心的内螺纹孔要根据对接的管路或者接头规格确定螺纹参数，螺纹的有效啮合长度要保证不小于螺纹公称直径的1.2倍，确保连接后不会因为设备运行的振动出现松脱，同时螺纹孔的底部要设计退刀结构，避免螺纹加工到底部出现烂牙，影响密封性能。

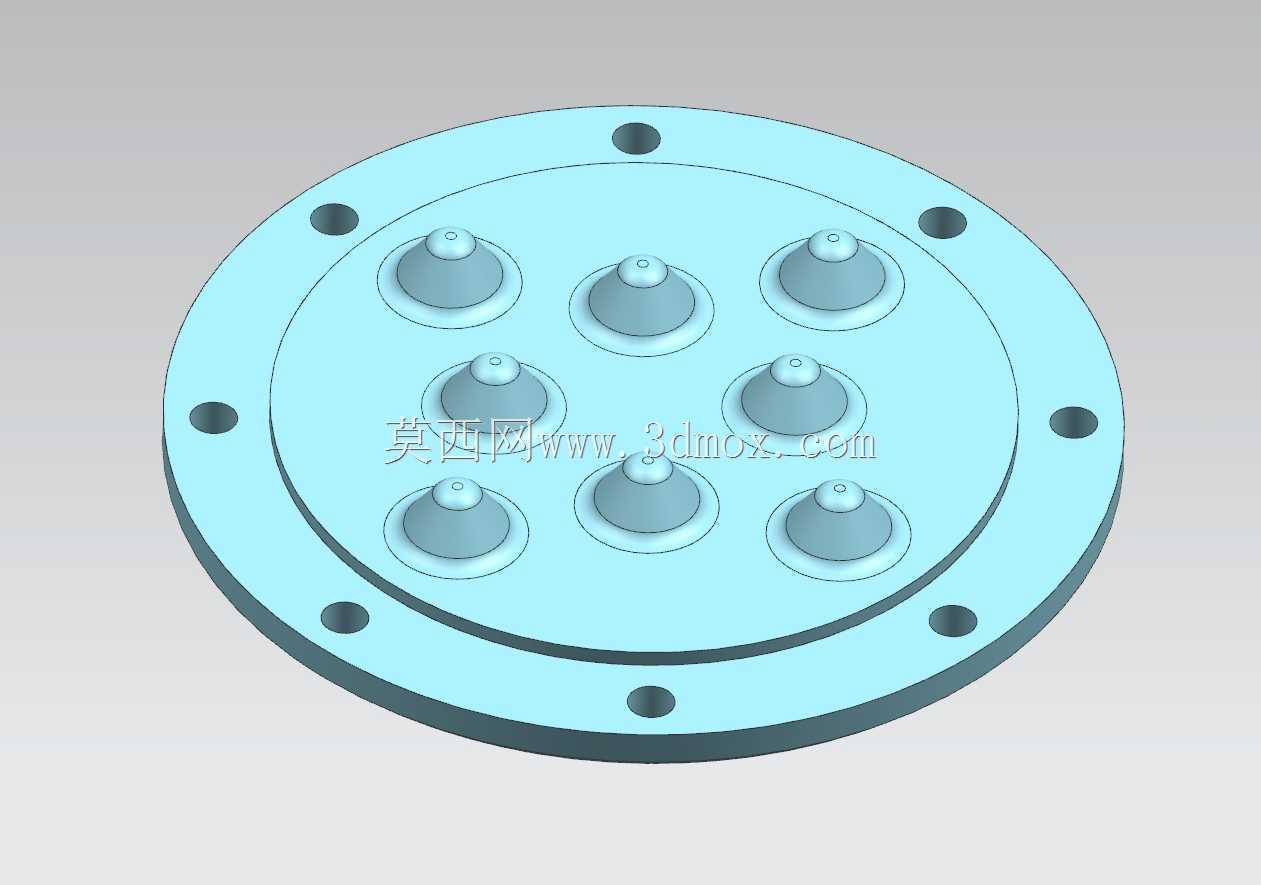

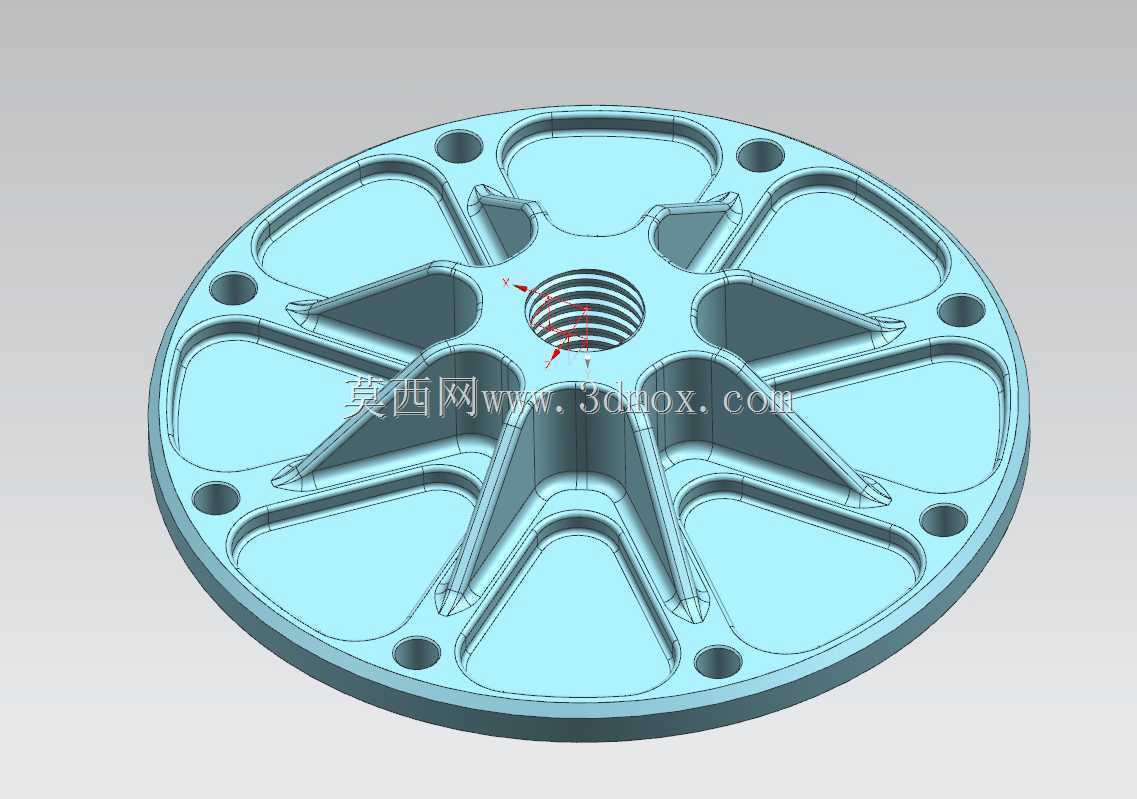

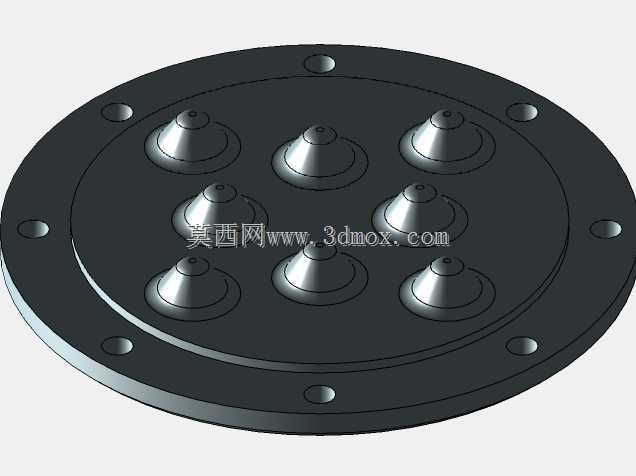

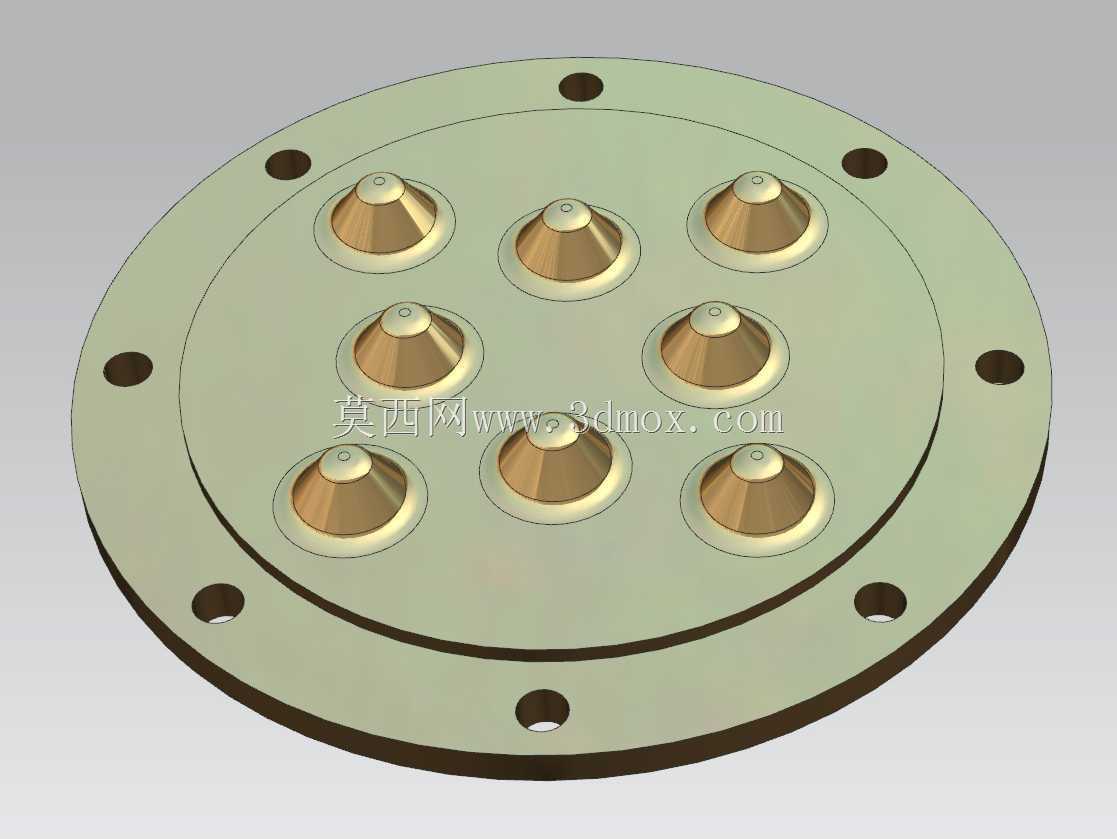

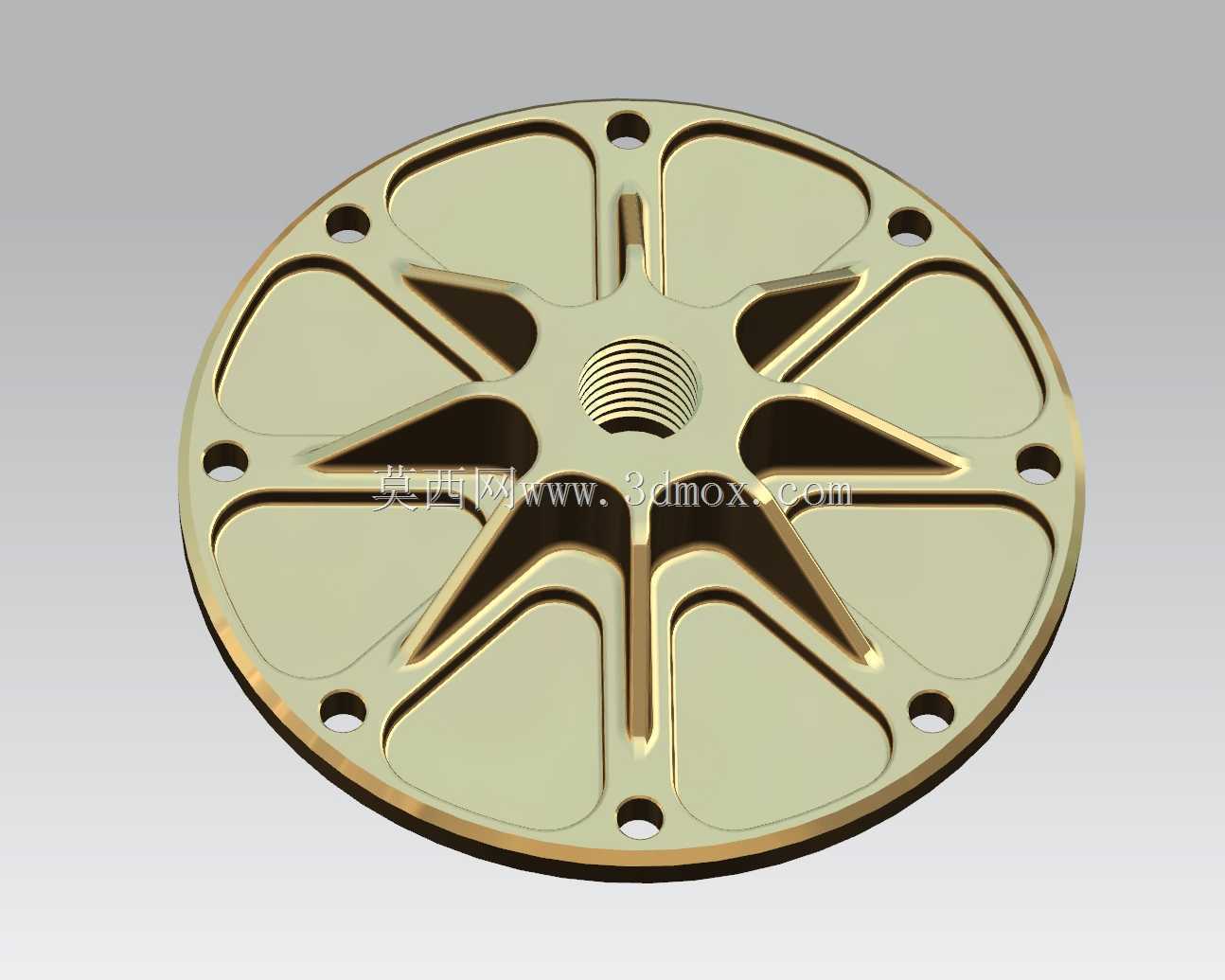

　　端盖表面的花型镂空减重结构不是单纯的外观设计，每一处镂空的筋位走向都经过受力校核：从中心螺纹孔位置向外辐射的加强筋，刚好对应周向两个安装孔的中间位置，当端盖承受腔体内部的压力或者外部冲击载荷时，筋位可以把中心区域的受力均匀传导到周向的各个安装点，避免端盖平面出现翘曲变形。镂空的区域一方面可以降低端盖整体的重量，对于采用钛合金材质的零件来说，能有效控制材料成本，另一方面在设备运行过程中，镂空区域可以提升端盖的散热效率，腔体内部传导到端盖的热量可以通过镂空的筋位快速和周围空气进行热交换，避免端盖中心位置因为对接密封件出现过热老化。

　　实际选型适配的时候，要注意端盖的厚度尺寸要匹配安装空间的轴向间隙，端盖和腔体接触的端面要设计0.5mm深度的密封槽，用来放置O型密封圈，密封槽的截面尺寸要和选用的密封圈线径匹配，保证安装后密封圈的压缩量控制在20%-30%之间，既能实现可靠密封，又不会因为压缩量过大导致密封圈过早出现永久变形。周向安装孔的位置要避开腔体内部的流道或者元器件布置位置，避免紧固螺钉穿入后和内部结构发生干涉，中心螺纹孔的轴线要和端盖的安装基准面保持垂直，垂直度公差要控制在0.05mm以内，保证对接的管路或者探头安装后不会出现偏斜，影响介质流通或者检测精度。

　　从加工实现的角度来看，这类端盖采用钛合金材质加工时，花型的镂空结构可以采用铣削加工一次成型，筋位的过渡位置全部采用圆角过渡，避免应力集中，在设备长期承受交变载荷的工况下，圆角过渡的结构能大幅降低筋位根部出现裂纹的风险。端盖和腔体接触的密封面要进行精铣加工，表面粗糙度控制在Ra1.6以下，保证和密封圈贴合的时候不会出现微观缝隙，提升密封可靠性。安装孔的孔口位置要设计倒角，去除加工产生的毛刺，避免安装时毛刺掉落进入腔体内部，影响设备内部元器件的正常运行。
