五缸星型径向发动机结构装配设计

　　本次呈现的五缸径向发动机结构，核心围绕小排量航空动力、小型通用动力设备的应用场景搭建，这类布局的动力装置早年广泛应用于轻型通航飞机、小型农业作业机械，部分早期摩托动力单元也采用过同类星型布局，核心优势是曲轴长度短、整机结构紧凑，相同功率输出下轴向尺寸远小于直列排布机型，对于安装空间轴向受限的设备场景适配性极强。

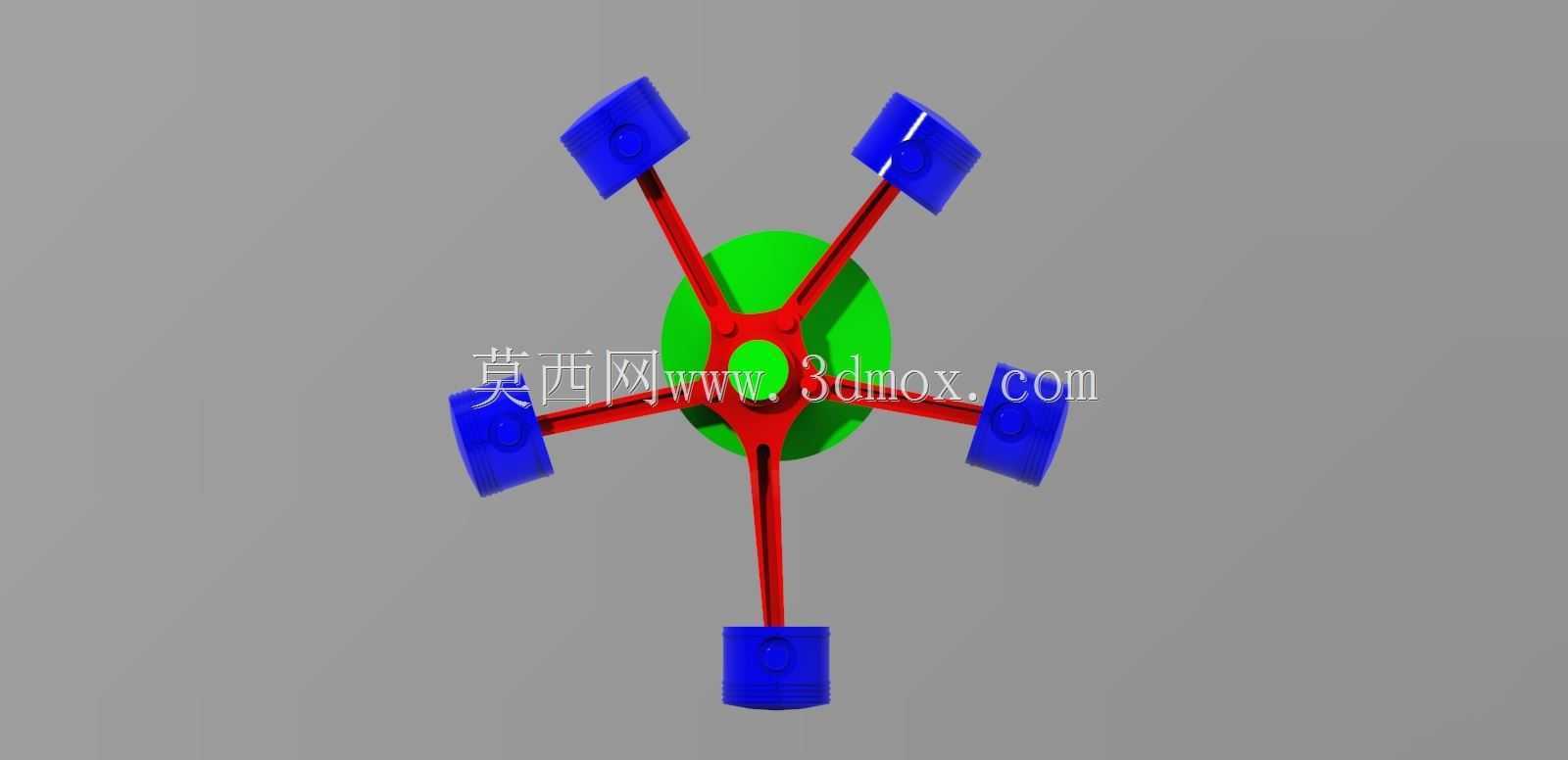

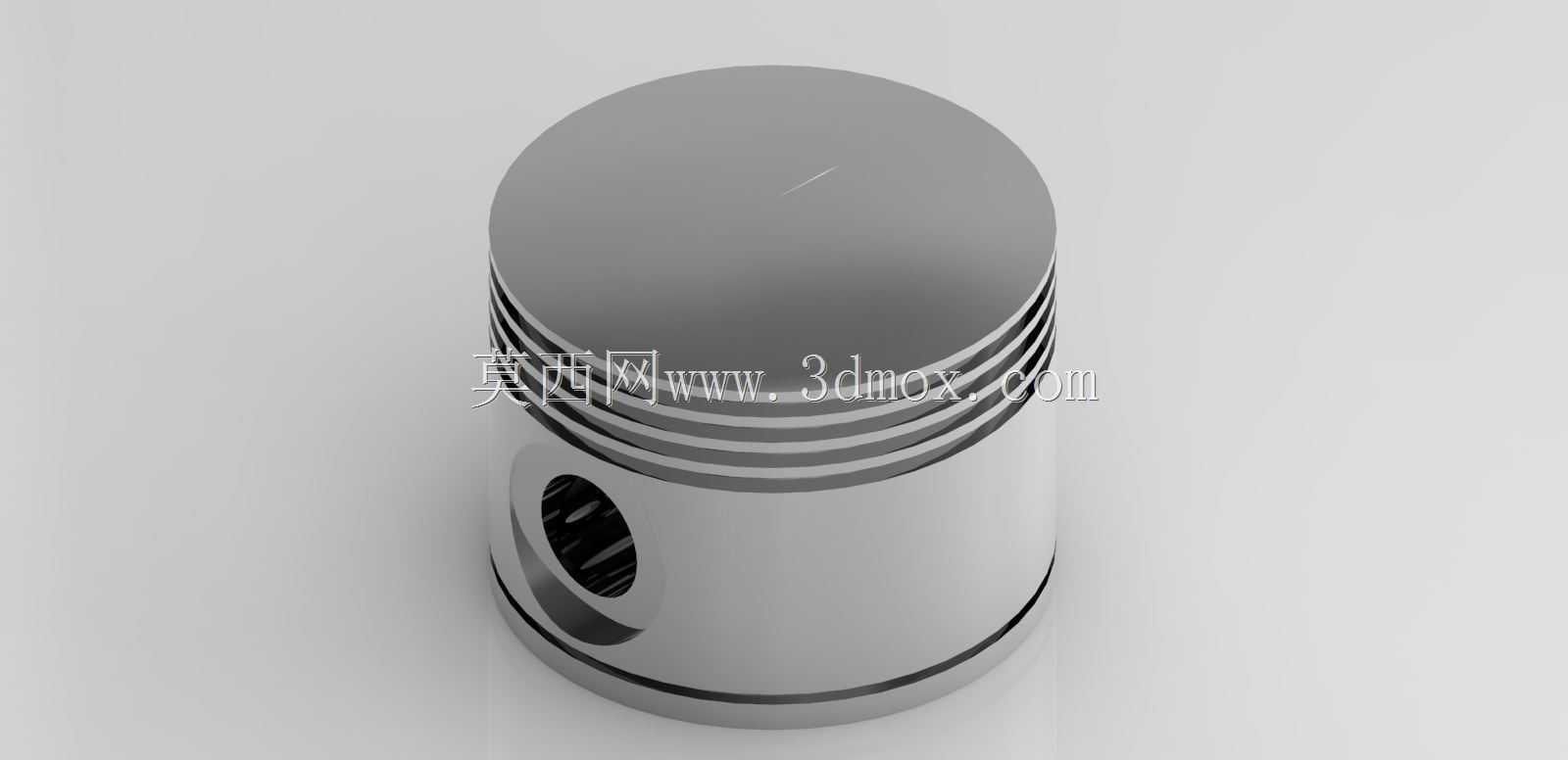

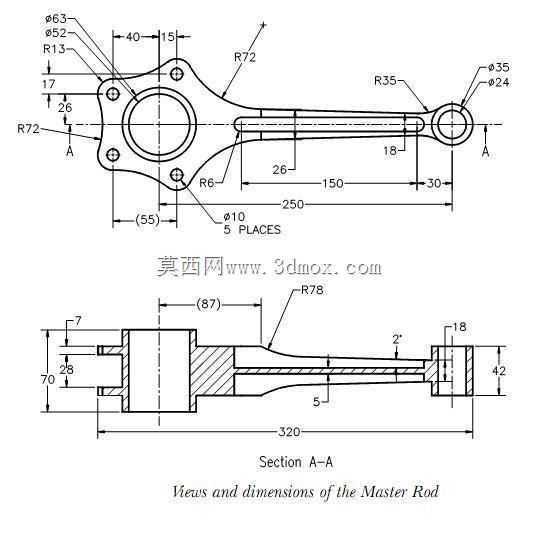

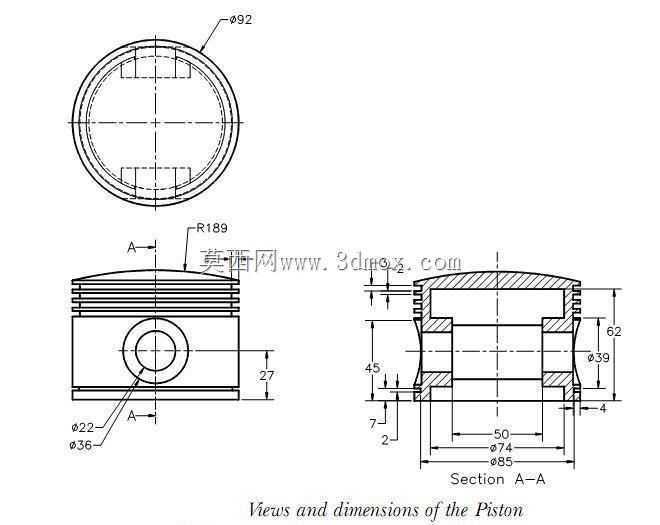

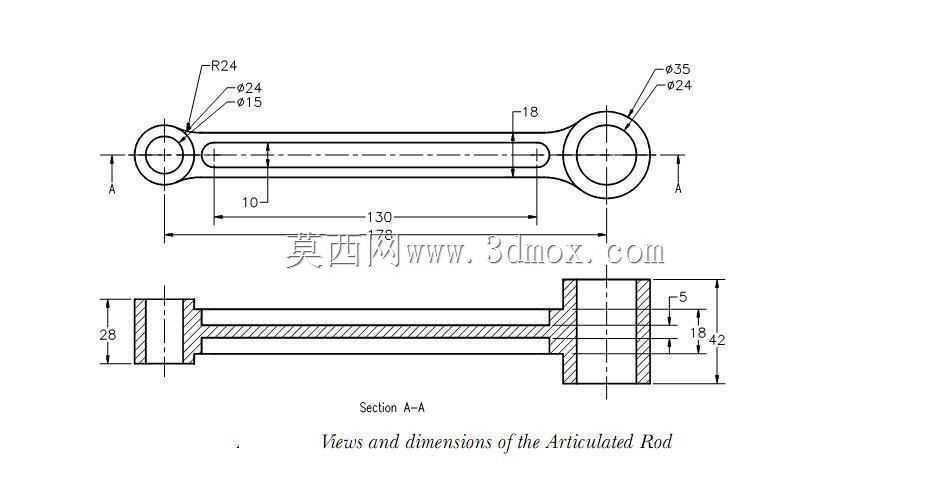

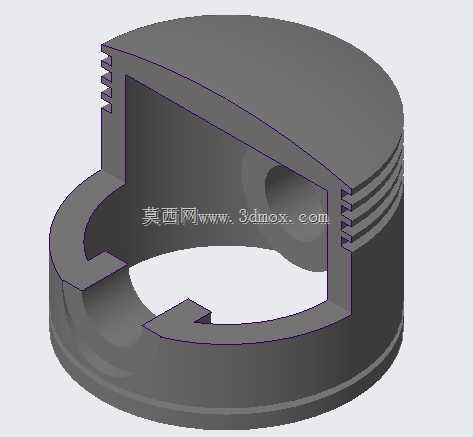

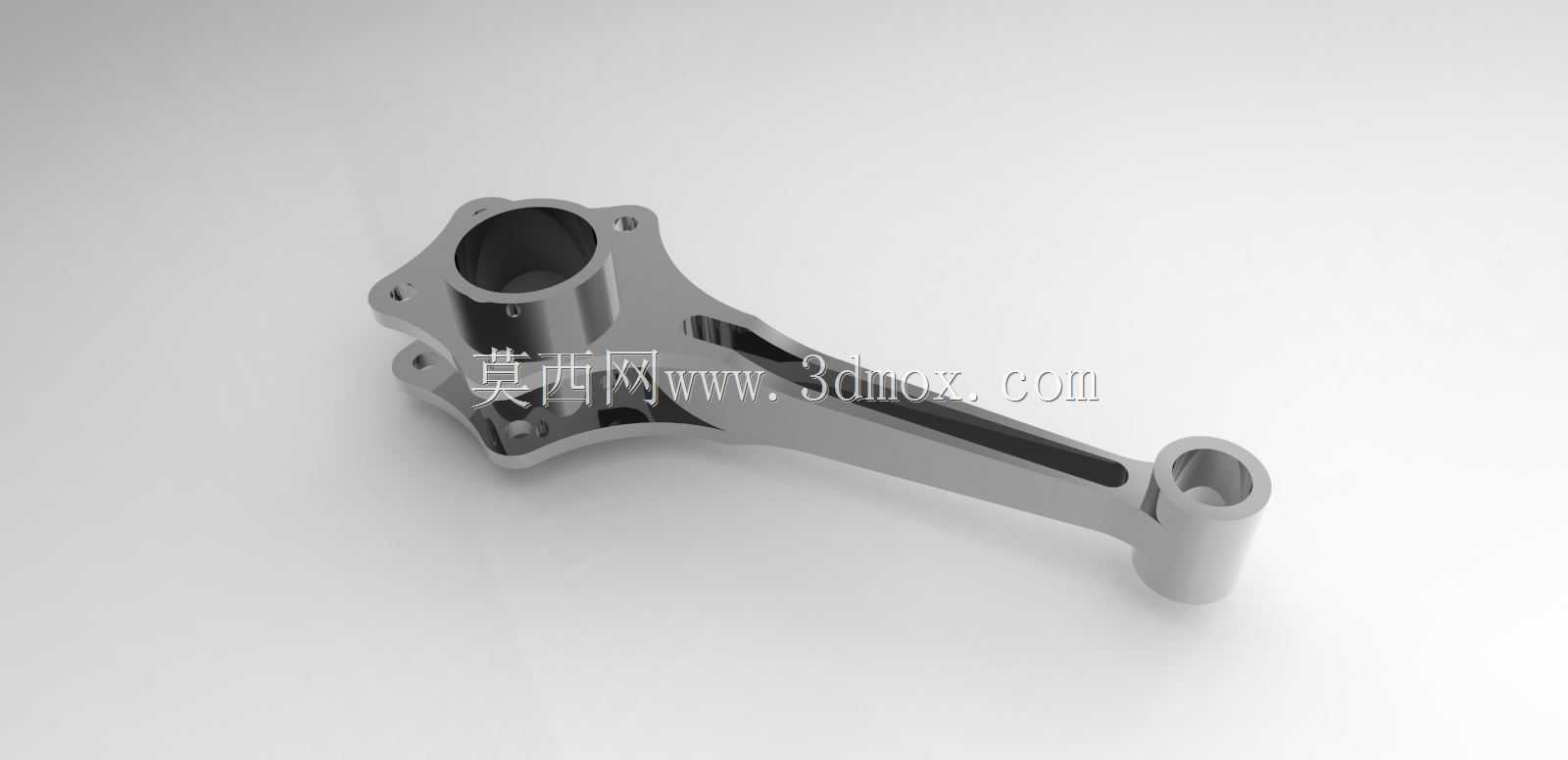

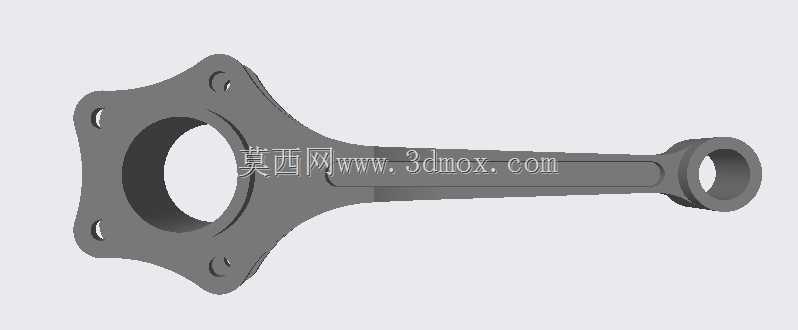

　　从实际用途来看，该结构通过五个气缸围绕中心曲轴呈圆周均匀排布，可实现动力冲程的错峰叠加，相比同缸数直列机型，曲轴每转动72度即可完成一个气缸的做功行程，动力输出的平顺性有天然优势，不需要额外加装大质量平衡轴来抵消往复惯性力，整机自重可以控制在更低水平。设计过程中优先梳理了动力传递路径：中心布置的曲柄销作为所有连杆的共用铰接点，五个连杆的大头端采用整体浮动式铰接结构，避免多连杆排布时的运动干涉，每个连杆小头端通过活塞销连接独立活塞，活塞在对应气缸套内做往复直线运动，将燃烧做功的推力通过连杆传递给曲柄，转化为曲轴的旋转扭矩对外输出。

　　外形尺寸与安装边界的设定上，五个气缸沿中心径向等角度分布，整机外轮廓呈正五边形对称结构，安装基准面设置在曲轴输出端的法兰端面，可直接对接离合器、减速器等下游传动部件，径向方向的最大外缘由气缸套外壁决定，安装时需要预留活塞散热所需的通风间隙，轴向方向仅需覆盖曲轴前端到输出端法兰的长度，没有额外的外凸附件结构，对于需要紧凑动力单元的小型设备来说，不需要额外改造安装舱体即可适配。

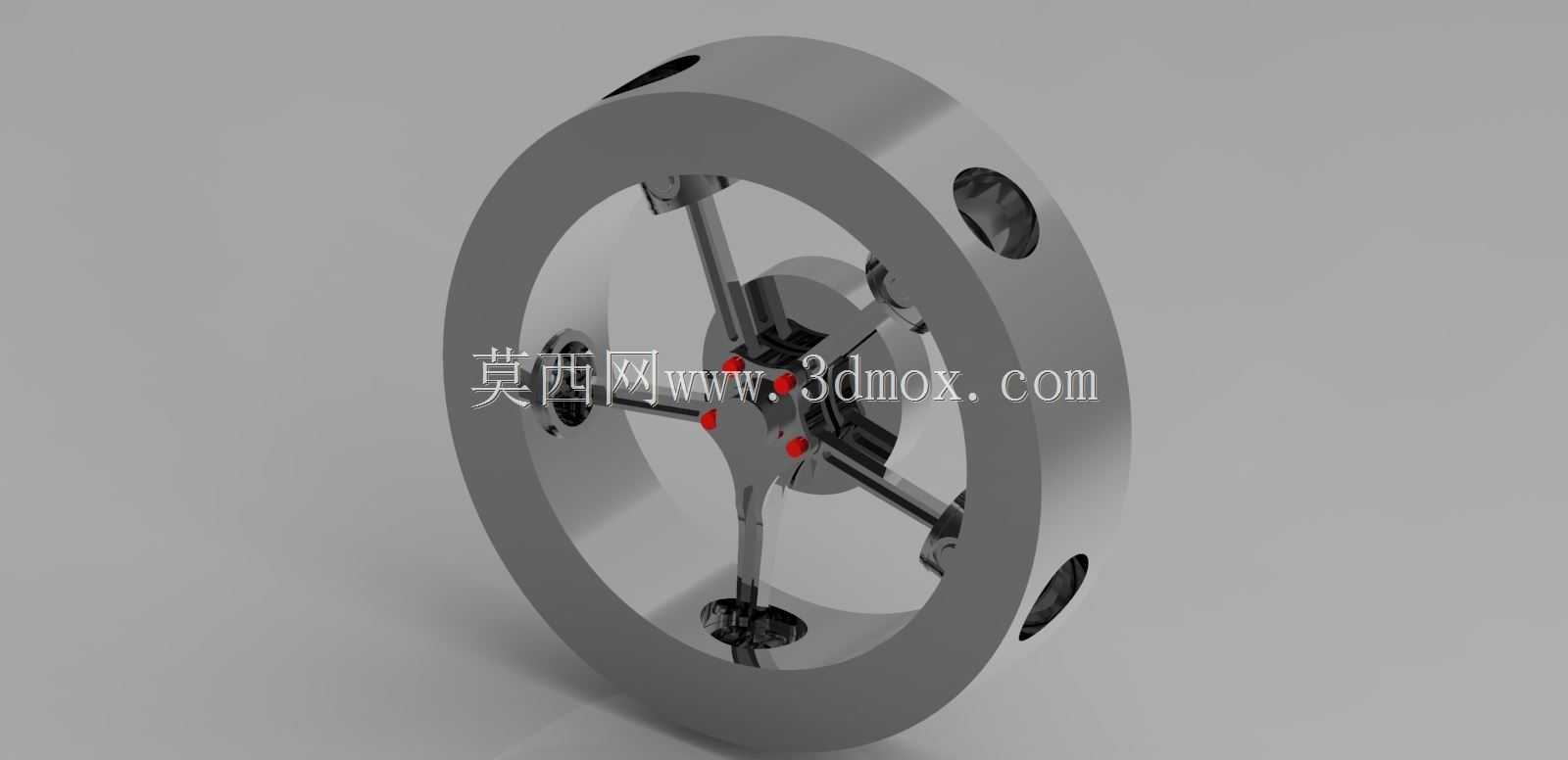

　　功能特性层面，该结构的每个气缸独立设置进排气接口位置，沿圆周排布的气缸可以获得更均匀的迎风散热条件，在风冷散热场景下不需要设计复杂的冷却水道，整机结构复杂度进一步降低。设计时重点校核了连杆运动轨迹：五个连杆在曲柄转动全周期内不会出现相互碰撞的情况，活塞在上止点、下止点位置时，连杆摆角控制在合理区间内，避免侧推力过大导致气缸套偏磨。中心的绿色环形结构为曲轴箱支撑壳体，承担所有气缸的安装定位、曲柄组件的支撑限位作用，壳体上预留的安装孔位与每个气缸套的定位止口一一对应，保证气缸中心与曲柄中心的位置度公差符合装配要求，避免活塞运动出现卡滞。

　　从装配逻辑来看，该结构采用分层装配思路：先将曲柄组件预装在曲轴箱壳体内，再依次将连杆与活塞组装后装入对应气缸套，最后将气缸套整体固定在曲轴箱的对应安装止口上，每个气缸的装配顺序不受相邻气缸干涉，后期维护时可以单独拆卸某一个气缸进行检修，不需要完全拆解整机。曲轴输出端的轴颈位置设置有轴承安装位，可根据实际负载需求匹配对应规格的滚动轴承，保证高速转动时的支撑稳定性。这类径向排布的动力结构，在小功率动力场景下相比直列、V型排布的机型，零件数量更少，维护难度更低，同时对称的结构让整机运转时的振动更小，对于安装基座的强度要求也更低，不需要额外设计厚重的减震安装支架。设计过程中还考虑了不同工况下的受力平衡：五个活塞的往复惯性力沿圆周方向相互抵消，曲轴转动时的离心力也因为对称排布实现自平衡，整机运转时的振动幅值远小于同排量的单缸、双缸机型，对于对振动敏感的小型机载设备、便携动力设备来说适配性更好。
