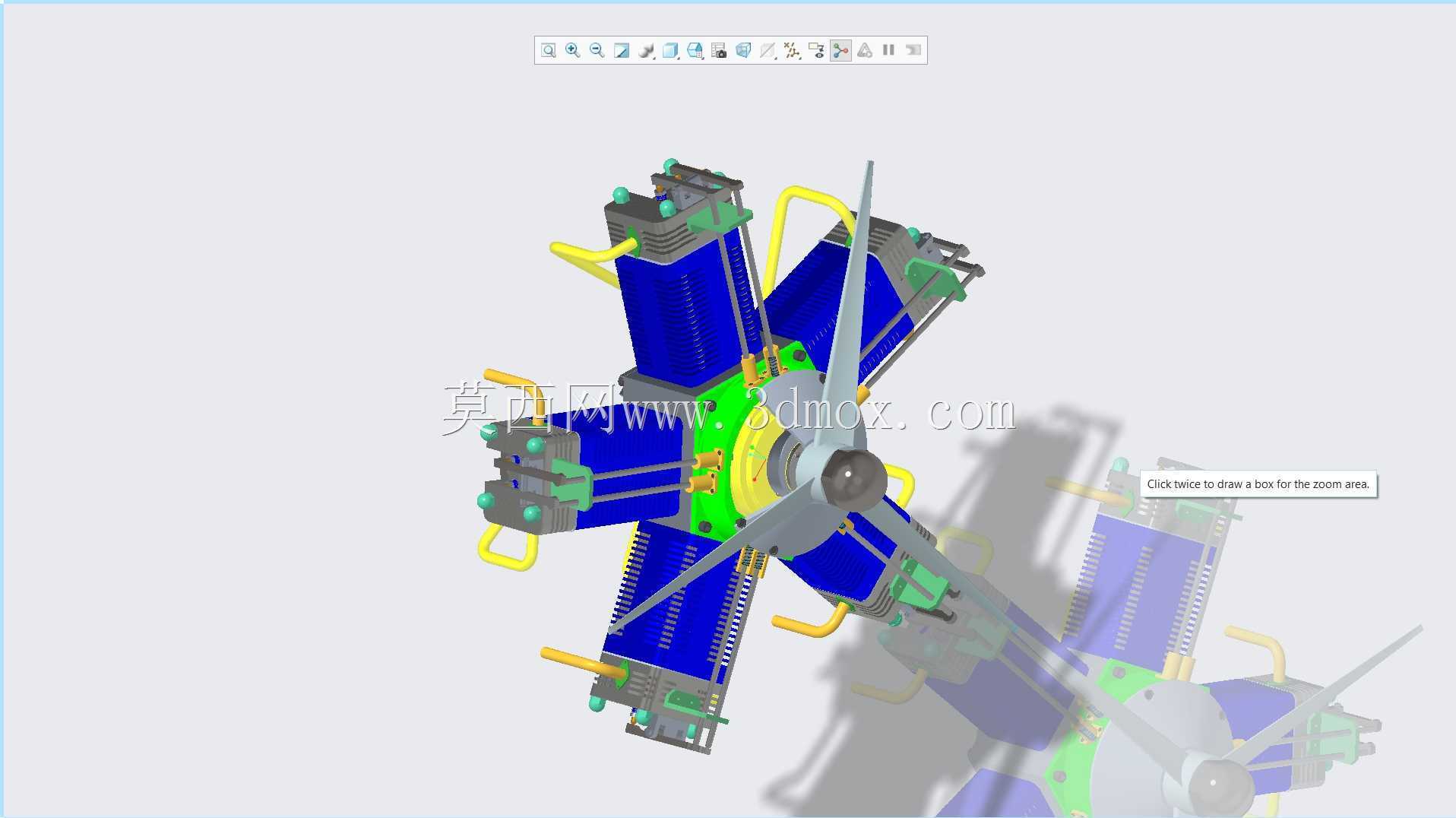

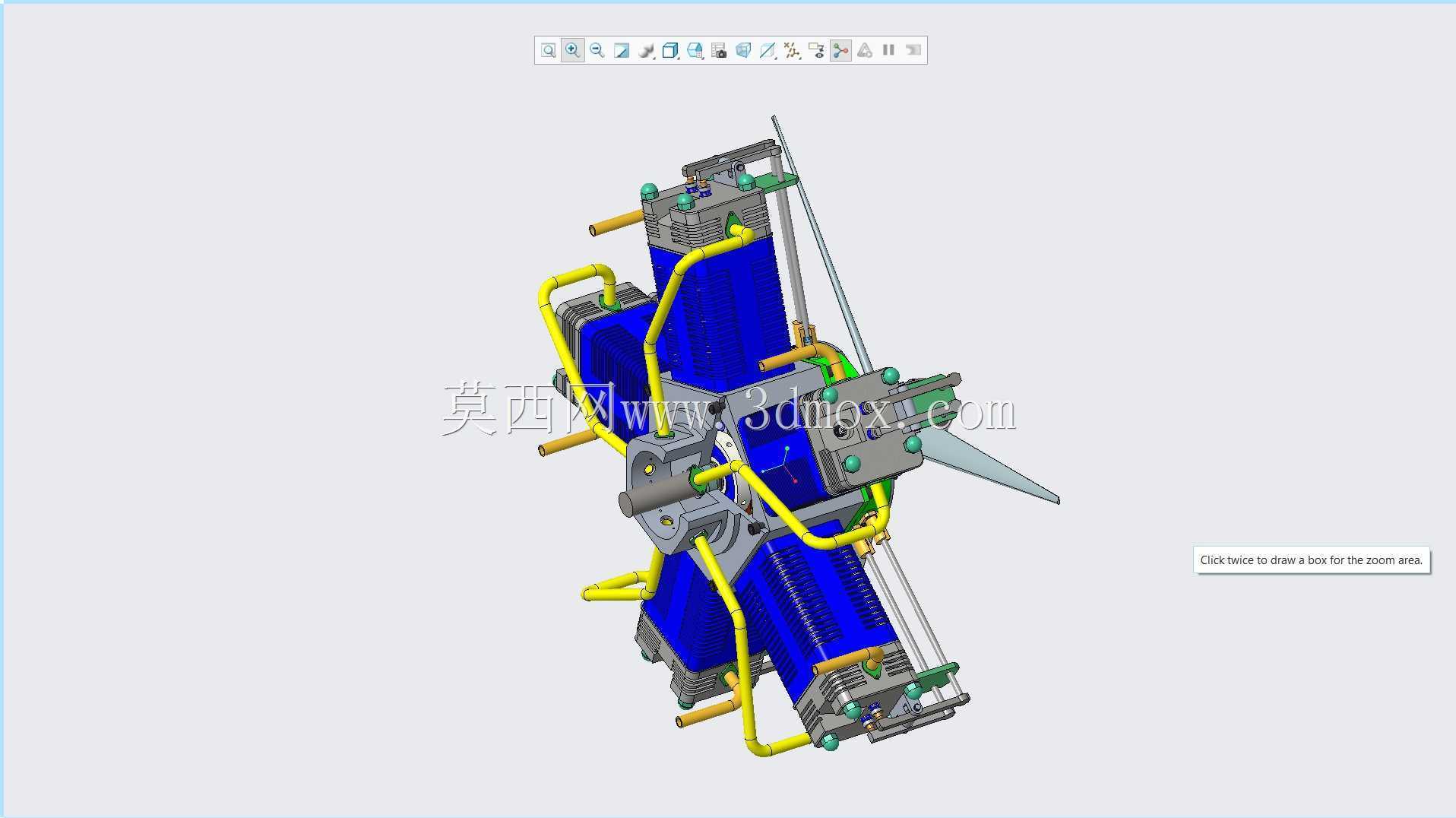

星型五缸往复式航空内燃动力装置

　　这款五缸径向排布的动力装置，属于往复式内燃机的经典构型，核心应用场景集中在20世纪早中期的轻型通航飞机、早期军用螺旋桨飞行器领域，部分同构型衍生型号也曾被改装用于小型船舶、固定式工业应急动力机组。从实际使用逻辑来看，这类动力装置的核心用途是将燃油燃烧的热能通过活塞往复运动转化为曲轴旋转的机械能，直接驱动螺旋桨产生推力，相比同功率等级的直列、V型发动机，它的迎风面冷却效率优势非常突出，不需要布置复杂的液冷管路与散热系统，在早期航空材料可靠性有限的前提下，能大幅降低动力系统的故障概率。

　　从功能特性层面拆解，五缸的奇数排布是经过大量工程验证的设计选择：四冲程工作循环下，奇数气缸可以实现均匀的点火间隔，每间隔一个活塞完成做功冲程，曲轴输出的扭矩波动被大幅抵消，整机运转的平顺性远优于同缸数的偶数径向构型，不需要额外加装大质量的平衡轴就能满足飞行器的振动控制要求。整机的气缸以中央曲轴箱为中心呈放射状均匀分布，每个气缸的轴线都交汇于曲轴的旋转中心，活塞通过连杆直接与曲轴的曲柄销连接，相比多排直列发动机的连杆组结构，传动路径更短，机械效率损失更小，同时整机的重量分布完全围绕曲轴中心对称，飞行器飞行过程中动力段的转动惯量均衡，不会因为动力装置的质量偏心增加飞行控制的修正负荷。

　　设计思路上，这款构型优先平衡了三个核心工程矛盾：首先是冷却需求与结构重量的矛盾，放射状排布让每个气缸的散热鳍片都能直接接触迎面来流，飞行过程中高速气流直接冲刷气缸外壁，不需要布置冷却液泵、散热管路、散热器等附加部件，整机功重比相比同功率液冷发动机提升30%以上；其次是维护性与紧凑性的矛盾，所有气缸都布置在曲轴箱的同一径向平面内，地勤人员不需要拆解复杂的外围结构就能直接检查每个气缸的火花塞、气门机构，在野外机场缺乏专业工装的条件下就能完成单缸的故障排查与更换；最后是扭矩输出与运转平顺性的矛盾，五缸依次做功的间隔角为144度，曲轴每旋转两周完成一个完整工作循环，每个冲程都有气缸处于做功阶段，输出扭矩的波动幅度被控制在极小范围内，能有效降低螺旋桨的振动疲劳，延长传动系统的使用寿命。

　　从安装边界与外形尺寸来看，这类径向发动机的核心安装基准是中央曲轴箱后端的安装法兰，法兰上的定位销孔与连接螺栓孔按照航空标准的节圆分布，匹配早期轻型飞机的发动机架安装接口，安装时需要保证曲轴轴线与机身轴线、螺旋桨旋转轴线完全重合，同轴度公差需要控制在0.05mm以内，避免运转过程中产生附加的弯曲载荷。整机的径向最大尺寸由气缸外端的散热鳍片边界决定，安装时需要在机身前端预留足够的径向间隙，保证气缸周围的气流通畅，不能有蒙皮结构遮挡气缸的散热面；轴向尺寸从曲轴后端安装面到螺旋桨安装毂的前端面，整体长度远小于同功率的直列发动机，能有效缩短飞机机头段的长度，优化整机的重心布局。曲轴输出端的螺旋桨安装座采用锥面定位加键传动的结构，能传递足够的扭矩同时保证螺旋桨的拆装便捷性，曲轴箱下部设置有滑油储槽与回油通道，安装时需要保证整机的倾斜角度不超过设计允许的范围，避免滑油供给中断导致的拉缸故障。每个气缸的进排气管路都沿着气缸径向向外布置，排气口朝向斜下方，避免高温排气直接冲刷机身蒙皮，进气口则汇集到中央的进气歧管，匹配化油器或者早期燃油喷射系统的安装接口。
