飞机起落架机轮组件结构设计

　　在民用及通用航空飞行器的地面滑跑、起降支撑环节，起落架机轮组件是直接承接机身载荷、传递地面作用力的核心执行部件，这套三维结构完整还原了双轮式前起落架下部的装配关系，覆盖从减震支柱下端到轮胎、轮轴、刹车安装座的全部配合界面。从实际工况出发，该组件需要同时承受垂直方向的静载荷与冲击载荷、滑跑过程中的侧向偏航载荷，以及刹车制动时产生的扭矩载荷，因此在结构设计时，轮轴与减震支柱的连接段采用了阶梯轴配合形式，轴肩位置预留了足够的承压面，避免交变载荷下出现应力集中导致的疲劳失效。

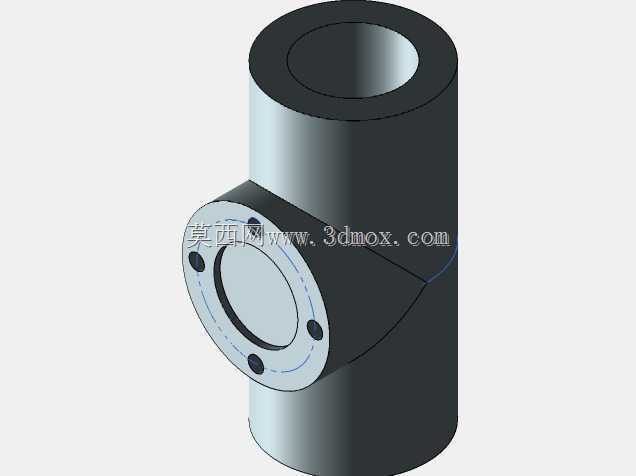

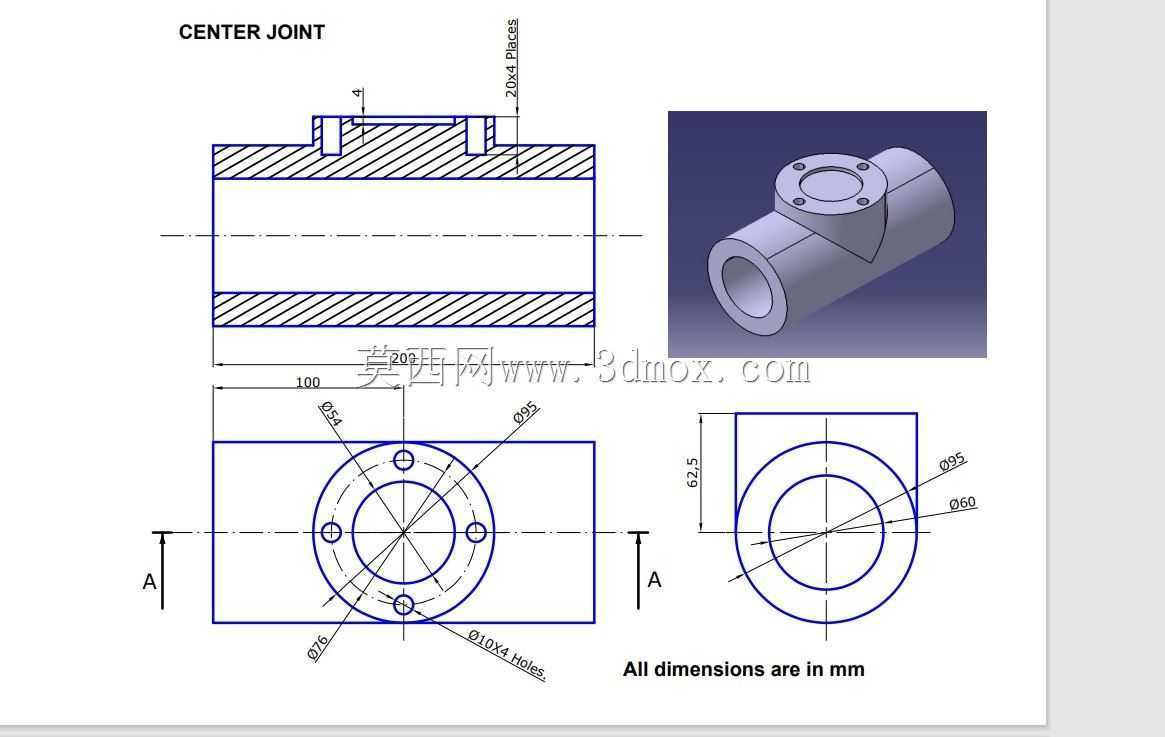

　　设计过程中首先明确了安装边界：减震支柱外筒的下端安装法兰与轮轴支座采用螺栓组连接，法兰面的定位止口与支座内孔采用H7/k6的过渡配合，保证装配后轮轴的轴线与支柱轴线保持垂直，偏差控制在0.05mm以内，避免滑跑过程中出现轮胎偏磨。轮轴本身采用空心轴结构，在保证抗弯、抗扭截面系数满足载荷要求的前提下，尽可能降低非簧载质量，这对于提升起落架的地面跟随性、减少滑跑过程中的颠簸振动有直接作用，空心轴的内孔还可预留刹车管路、轮速传感器线束的走线路径，避免外部走线在起降过程中被杂物击打损坏。

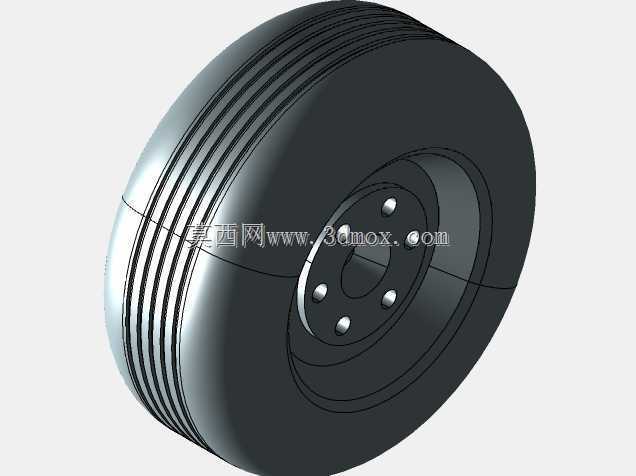

　　机轮部分采用双轮并列布置，两轮之间的轮距经过匹配计算，既保证地面滑行时的横向稳定性，又避免轮距过大导致支柱承受额外的附加弯矩，轮胎与轮毂的配合面按照航空轮胎的标准安装尺寸设计，轮毂上的轮缘挡圈结构可保证轮胎在充气压力达到额定值时不会出现脱圈风险，轮毂内侧预留了刹车盘的安装接口，接口的螺栓孔位置度公差严格控制，保证刹车盘装配后与轮轴的同轴度，避免制动时出现抖动。

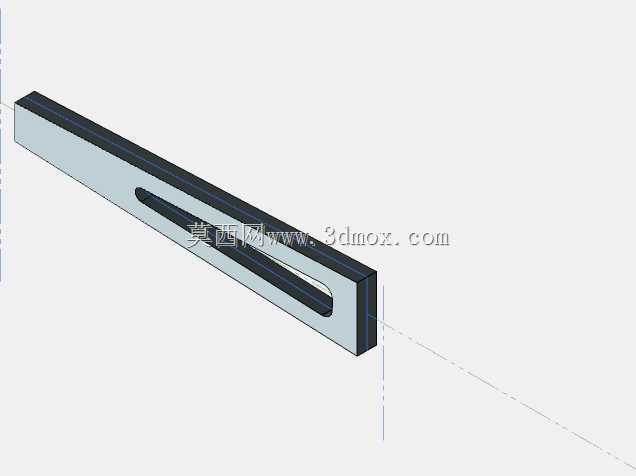

　　连接轮轴与减震支柱的摇臂、扭力臂结构，主要作用是传递刹车扭矩与侧向载荷，同时不影响减震支柱的上下伸缩行程，扭力臂的上下铰点分别与支柱外筒、轮轴支座铰接，铰接点采用自润滑轴承配合，在维护周期内无需额外加注润滑脂即可保证转动顺畅，铰点的间隙控制在合理范围，既避免卡滞影响减震动作，又防止间隙过大导致滑行时出现摆振。

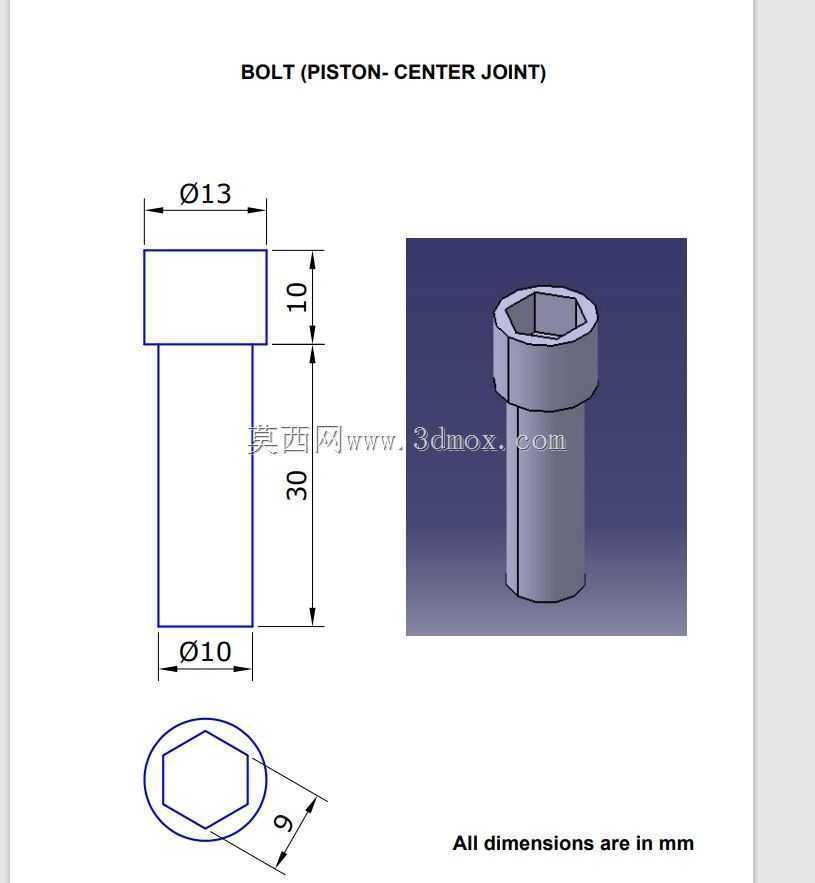

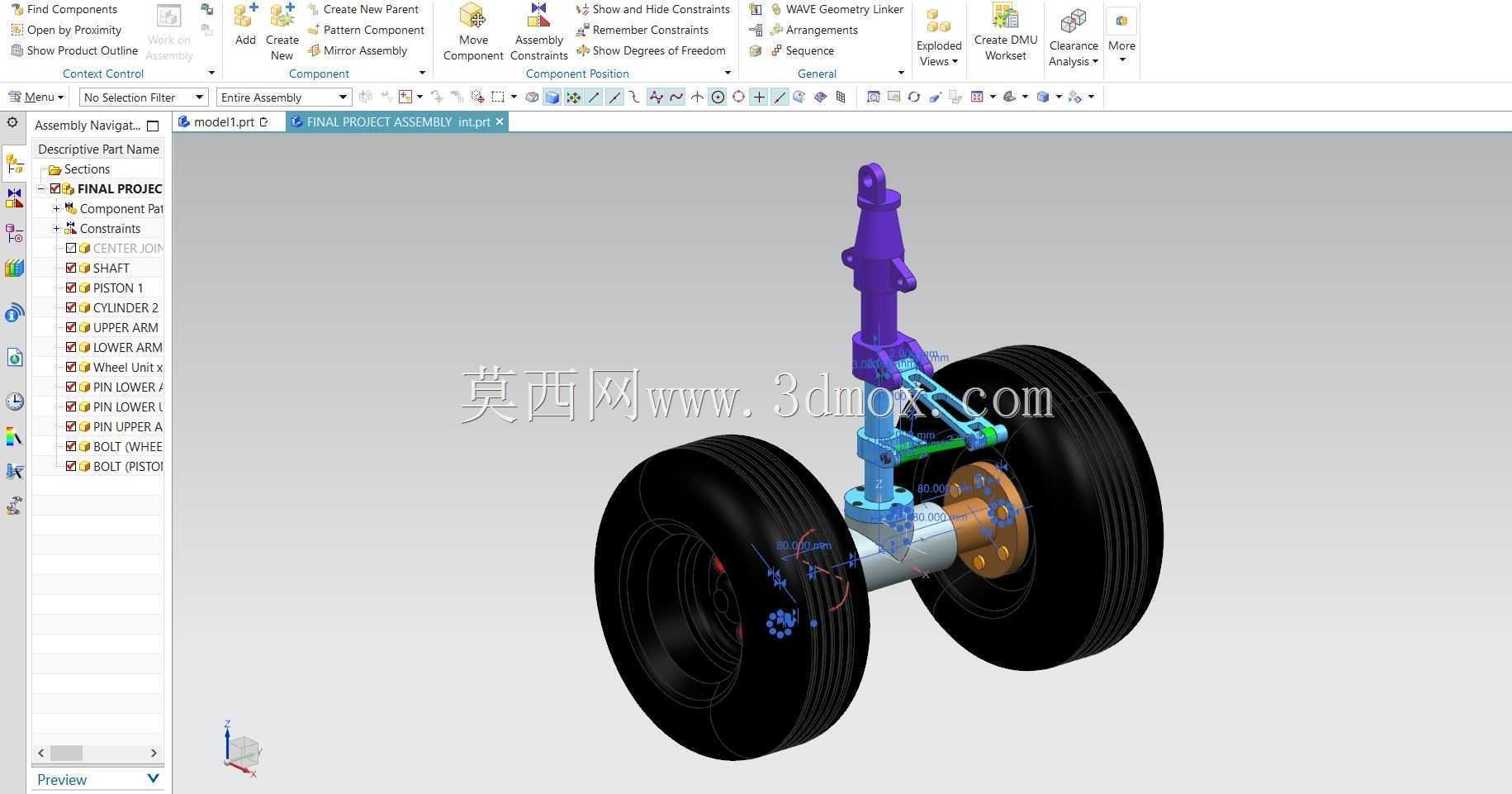

　　从实际应用场景来看，这类双轮结构的起落架机轮组件多用于轻型固定翼飞机的前起落架，或是小型公务机的主起落架，在设计时需要匹配对应机型的起飞重量、着陆下沉速度、滑跑速度等核心参数，轮胎的充气压力、轮毂的材料选型、轮轴的强度校核都需要围绕这些参数展开。这套三维模型完整还原了各零件的装配约束关系，包括螺栓的穿向、垫圈的配置、开口销的安装位置都符合航空装配的工艺要求，可作为结构设计人员开展起落架方案设计、教学演示、装配工艺模拟的参考载体，在建模过程中所有配合面都做了干涉检查，不存在静态装配干涉，活动部件的运动行程也做了模拟验证，保证减震支柱压缩、机轮转动时不会出现零件碰撞。

　　外形尺寸方面，该组件的总宽度由双轮外侧距离决定，总高度从轮胎接地面到支柱上端安装面的尺寸匹配对应机型的起落架舱容，在收放式起落架设计中，该尺寸直接影响起落架舱的内部空间布局，轮轴的中心高、轮胎的外径参数都需要与收放机构的运动轨迹做匹配校核，避免收放过程中轮胎与舱门、机身结构出现刮擦。刹车安装座的位置设计在两轮之间的空腔内，充分利用双轮之间的闲置空间，不会额外增加组件的横向尺寸，同时便于刹车装置的散热，避免连续制动后热量累积影响轮胎与密封件的使用寿命。
