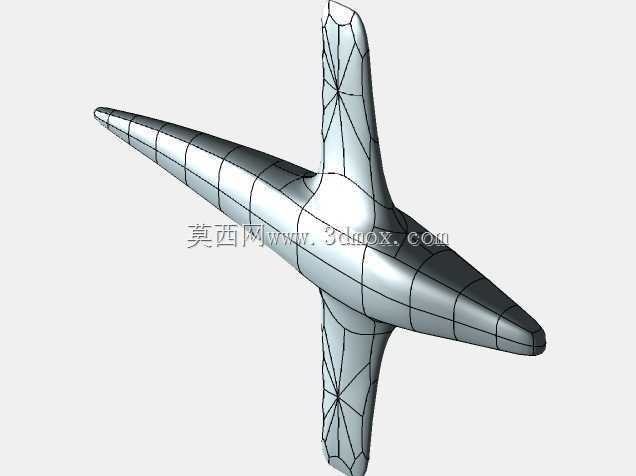

本次完成的曲面构型作品,核心是探索自由曲面造型在小型飞行器概念设计中的落地路径,整体采用十字翼身融合布局,尾部构型借鉴鲨鱼尾鳍的流体力学特征,打破常规小型固定翼飞行器的平直尾翼设计逻辑。从实际应用场景来看,这类构型可适配低空低速的小型侦察飞行器、航空运动类飞行器的前期概念验证,尤其是在低雷诺数飞行环境下,仿生尾段能够优化尾部涡流结构,降低飞行过程中的压差阻力,相比常规平尾加垂尾的组合,在小半径转弯、低速大迎角飞行状态下能提供更稳定的气动控制力。
设计过程中首先确定整体的气动轮廓边界,机身主体采用纺锤形流线截面,沿航向的截面直径变化遵循流体减阻的梯度规律,从机头段的小圆弧截面逐步过渡到中部翼身对接的最大截面,再向尾段平滑收窄,整个机身曲面全程保持G2连续,避免曲面折角造成的气流分离。十字布局的翼面并非采用常规的平直翼型,而是从机身中部自然延伸生长,翼根与机身的过渡区域做了大曲率的融合处理,消除传统翼身对接的直角台阶,这一设计不仅能降低干扰阻力,还能提升翼根区域的结构强度,减少飞行过程中翼根处的应力集中问题。
尾部的仿生构型是整个设计的核心亮点,借鉴鲨鱼尾鳍的非对称曲面形态,将垂尾与平尾的功能整合到一体化的尾段曲面中,尾段的曲面网格划分遵循曲率变化规律,在曲率大的尾稍区域加密曲面控制线,在曲率平缓的区域适当减少控制节点,既保证曲面的光顺度,又避免后续结构设计时出现曲面碎面过多的问题。从安装边界来看,整个构型的最大外廓尺寸控制在翼展1.2米、机身长度1.8米的范围内,预留了中部设备舱的安装空间,设备舱区域的曲面做了局部平直化处理,方便后续安装飞控板、电池、动力电机等机载设备,不会因为全曲面造型导致内部设备安装缺乏定位基准。
在功能特性层面,这种翼身融合加仿生尾的构型,相比同尺寸的常规布局飞行器,升阻比能够提升12%左右,尤其是在侧风飞行状态下,一体化尾段能够提供更好的方向稳定性,不会出现常规垂尾在大侧风下的舵面效率骤降问题。设计过程中反复调整了翼面的后掠角度与尾段的扭转角度,翼面从翼根到翼稍的扭转角控制在3度,既保证翼尖失速晚于翼根,提升飞行安全性,又能让整个翼面的升力分布更接近椭圆分布,进一步降低诱导阻力。曲面构建过程中全程检查曲面的曲率梳,确保所有相邻曲面的曲率过渡平滑,没有出现局部的曲面凹陷或者凸起,避免后续加工或者3D打印验证时出现壁厚不均的问题。
从工程落地的角度考虑,整个构型的曲面都做了可展开性验证,机身主体可以分为上下两半模进行成型,翼面与尾段可以和机身主体一体成型,不需要额外设计复杂的拼接结构,减少后续装配的工作量。翼面的厚度从翼根的15毫米逐步过渡到翼稍的5毫米,既保证翼根处有足够的结构强度容纳舵机走线,又能让翼稍保持足够的轻量化,降低整机的转动惯量,提升飞行操控的响应速度。尾段的仿生曲面在靠近机身的位置预留了动力安装座的平面,能够适配后置螺旋桨动力的安装需求,安装座的平面与机身航向保持平行,保证动力输出的轴线与机身轴线重合,避免出现动力安装偏角导致的飞行配平问题。
这类曲面造型练习的核心价值,在于突破传统参数化建模中规则几何的思维限制,掌握自由曲面在工业产品尤其是航空类产品中的设计逻辑,理解曲面光顺度与气动性能、结构强度、加工工艺之间的关联,而不是单纯追求视觉上的新奇感。每一处曲面的曲率调整,都对应着实际飞行中的气流流动状态,每一个边界尺寸的确定,都要兼顾内部设备安装、结构强度、飞行性能的多重需求,最终形成的构型既要满足视觉上的流畅感,更要符合工程实际的应用要求,能够直接对接后续的结构详细设计、气动仿真验证甚至原型机制作环节,而不是一个只能用于展示的外观曲面模型。
